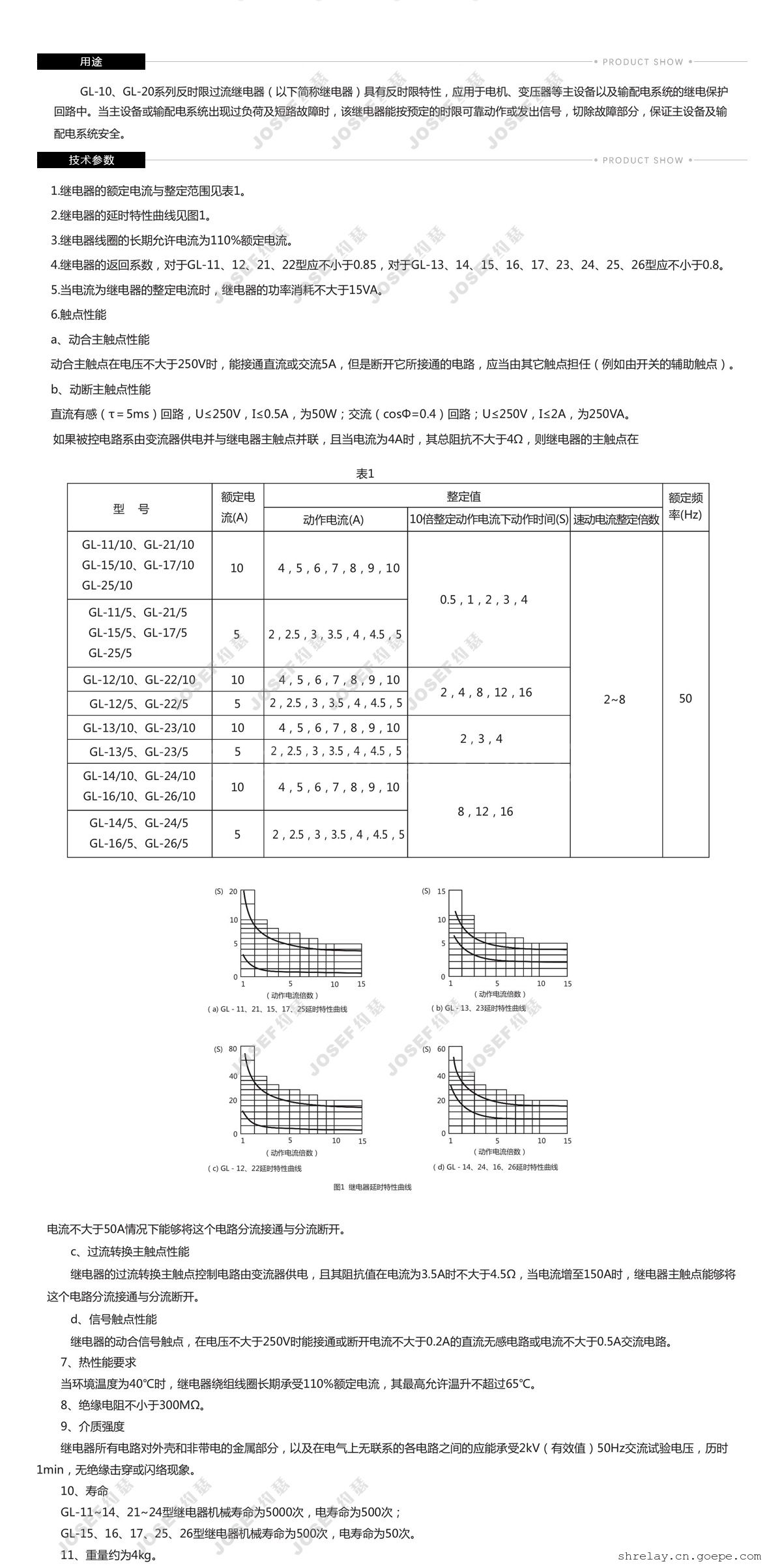

技术参数

• 额定电流：10A
• 整定值范围：4A、5A、6A、7A、8A、9A、10A
• 动作时间：在整定电流下，动作时间随电流的增加而减少，具体范围在0.5s至4s之间（不同型号可能有所不同，具体请参考产品说明书）。
• 瞬动电流倍数：2-8倍动作电流
• 返回系数：≥0.85
• 功率消耗：≤15VA

工作原理

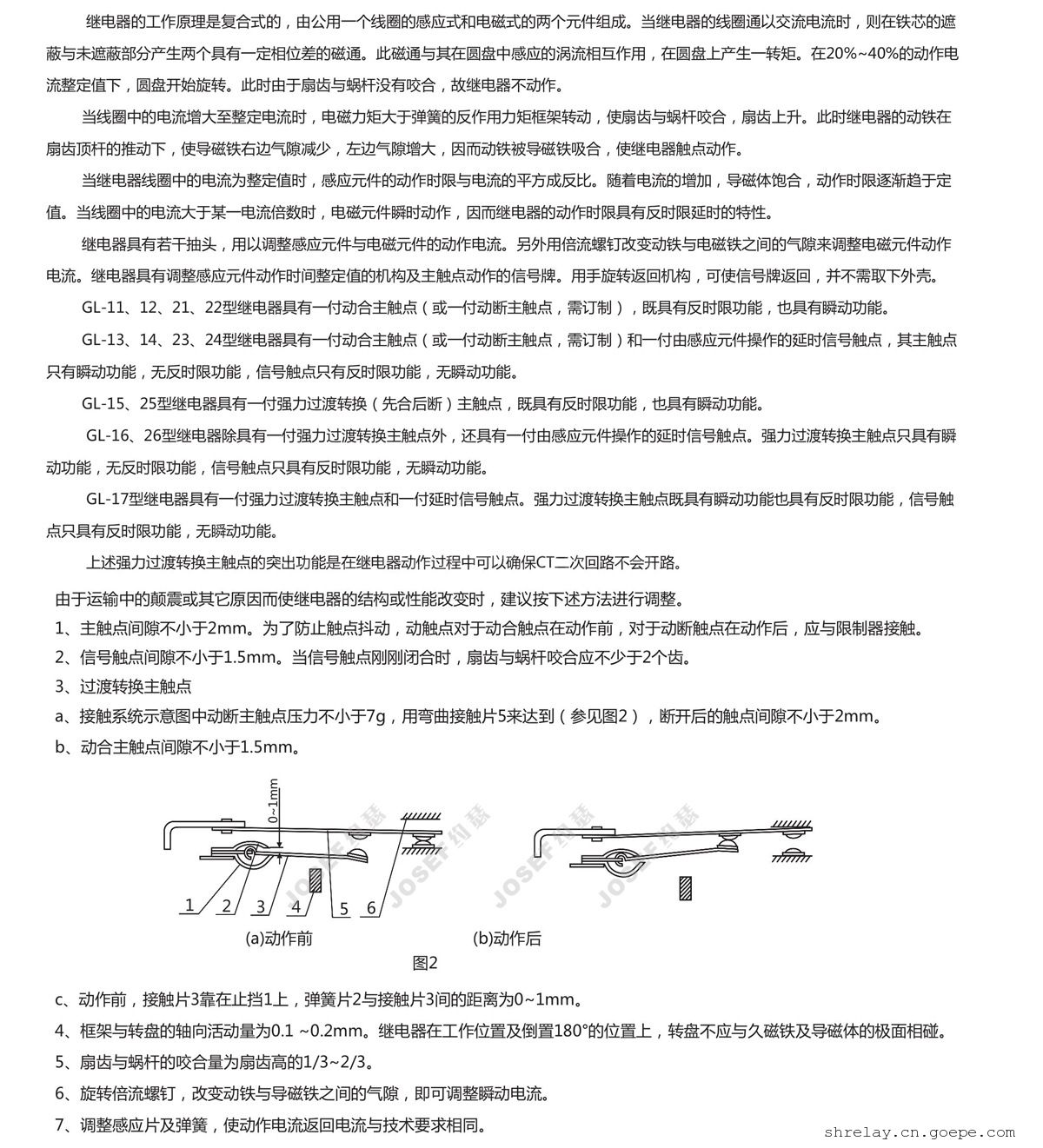

GL-11/10电流继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。随着电流的增加，导磁体饱和，动作时限逐渐趋于定值。当线圈中的电流大到某一电流倍数时，电磁元件瞬时动作，因而继电器的动作时限具有有限反延时的特性。

接线方式

对于板前接线的GL-11/10电流继电器，其接线方式相对直观。通常，继电器上会标有接线端子，包括线圈端子和触点端子。在接线时，需要按照产品说明书或接线图进行接线，确保线圈端子和触点端子的接线正确无误。

使用注意事项

1. 接线前检查：在接线前，应仔细检查继电器的外观和接线端子是否有损坏或松动现象。
2. 正确接线：按照产品说明书或接线图进行接线，确保接线正确无误。
3. 电源匹配：确保电源电压与继电器额定电压相匹配，避免电压过高或过低导致继电器损坏。
4. 定期检查：在使用过程中，应定期检查继电器的工作状态，如有异常应及时处理。
