JOSEF约瑟JSS系列时间继电器 更安全、使用寿命更长

一、产品概述

JSS系列时间继电器以其高可靠性和精确性著称，特别适用于时间测量精度要求高、配合时间级差小的场合。该系列继电器采用静态型数字式设计，利用先进的CMOS集成电路和石英晶体振荡器产生标准时钟脉冲，通过分频和计数原理实现精确的延时控制。

二、产品特点

1. 高精度：JSS系列时间继电器具有极高的延时精度，能够满足各种精密控制需求。
2. 宽范围：支持多种电压和电流规格，适应不同应用场景。
3. 易调整：动作时间整定方便，通过独立的两组三位8421码拔盘开关和一位DIP五档小开关配合完成，整定公式简单明了。
4. 长寿命：继电器电寿命高达10^4次，确保长期稳定运行。
5. 强防护：外壳防护等级高，具有良好的防尘、防水、防腐蚀能力。

三、工作原理

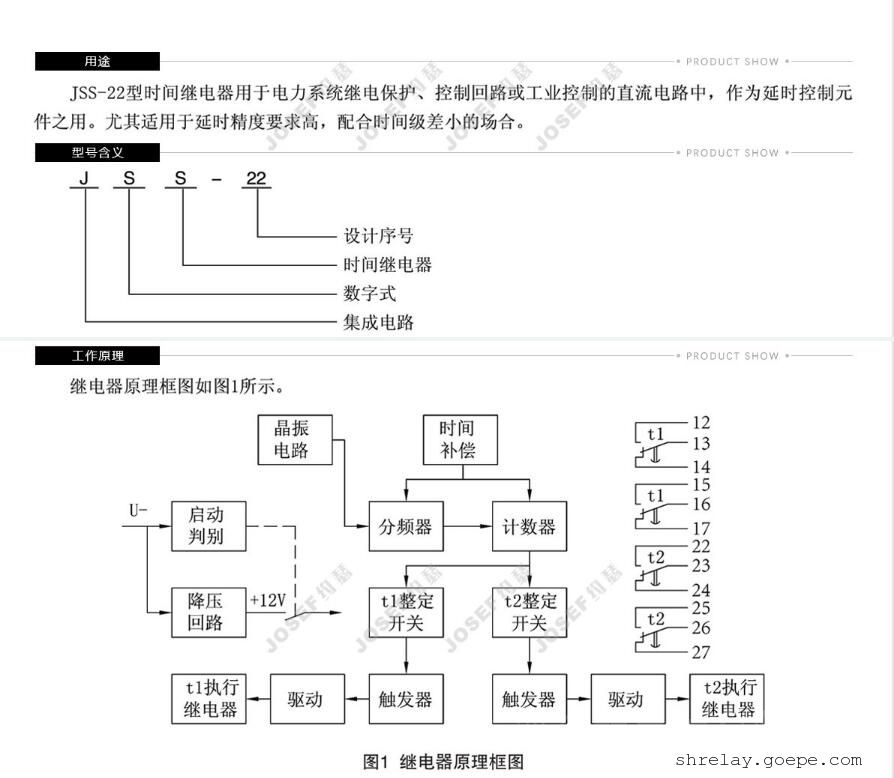

当JSS系列时间继电器施加额定电压时，内部瞬动继电器动作并出口，同时使晶体起振产生时钟脉冲。这些脉冲经过分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转驱动执行继电器动作出口。整个过程实现了从电压输入到延时动作输出的精确控制。

四、主要参数

1. 动作电压：
   • 直流输入时：动作电压为（60%-70%）额定值，小于50%额定值可靠不动作。
   • 交流输入时：动作电压为（60%-80%）额定值，小于50%额定值可靠不动作。
2. 返回电压：
   • 直流输入时：返回电压应不小于10%额定值。
   • 交流输入时：返回电压应不小于15%额定值。
3. 延时一致性：
   • 直流输入时：一致性不大于（0.1%整定值+3ms）。
   • 交流输入时：一致性不大于（0.1%整定值+10ms）。
4. 延时整定误差：
   • 直流输入时：整定误差不大于（0.1%整定值+3ms）。
   • 交流输入时：整定误差不大于（0.1%整定值+10ms）。
5. 返回时间误差：
   • 直流输入时：返回时间不大于20ms。
   • 交流输入时：返回时间不大于25ms。
6. 功耗：在额定电压下，继电器功率消耗不大于10W。

五、应用场景

JSS系列时间继电器广泛应用于各种需要精确时间控制的场合，如电力系统中的自动重合闸、备用电源自动投入等；工业自动化控制中的顺序控制、延时启动等；以及需要精确计时的科研实验和测试领域等。

六、使用注意事项

1. 确保使用地点无爆炸危险介质和腐蚀性气体，避免在潮湿、振动或强磁场环境中使用。
2. 定期检查继电器的接线和固定情况，确保连接可靠无松动。
3. 避免在输入激励量有抖动的场合使用，否则可能影响延时精度。
4. 严格按照产品说明书进行安装、调试和使用操作。
