约瑟 HBSL-21Q/E 定时限过流继电器 额定电压110V AC5A 体积小误差小

一、产品概述

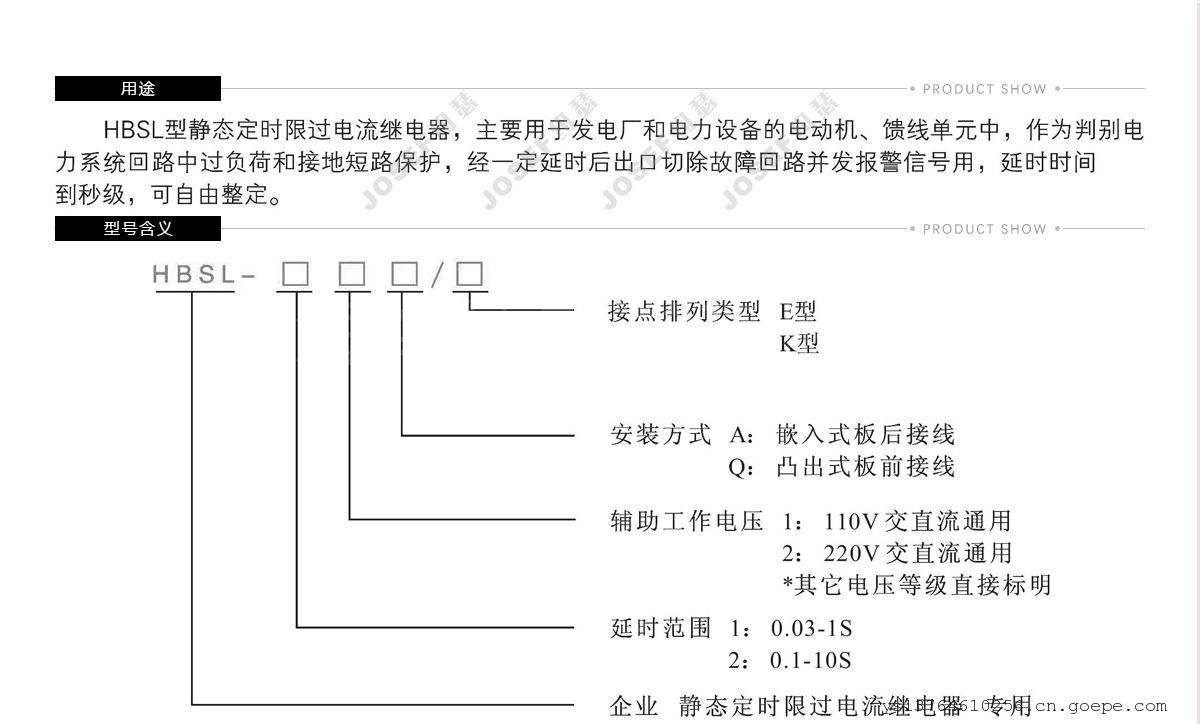

HBSL-21Q/E定时限过流继电器是一款用于发电厂和电力设备中电动机、馈线单元等关键部位的保护装置。它能够有效地判别电力系统回路中的过负荷和接地短路情况，并在一定延时后切除故障回路，同时发出报警信号。该继电器的延时时间精确到秒级，并可根据需要进行自由整定。

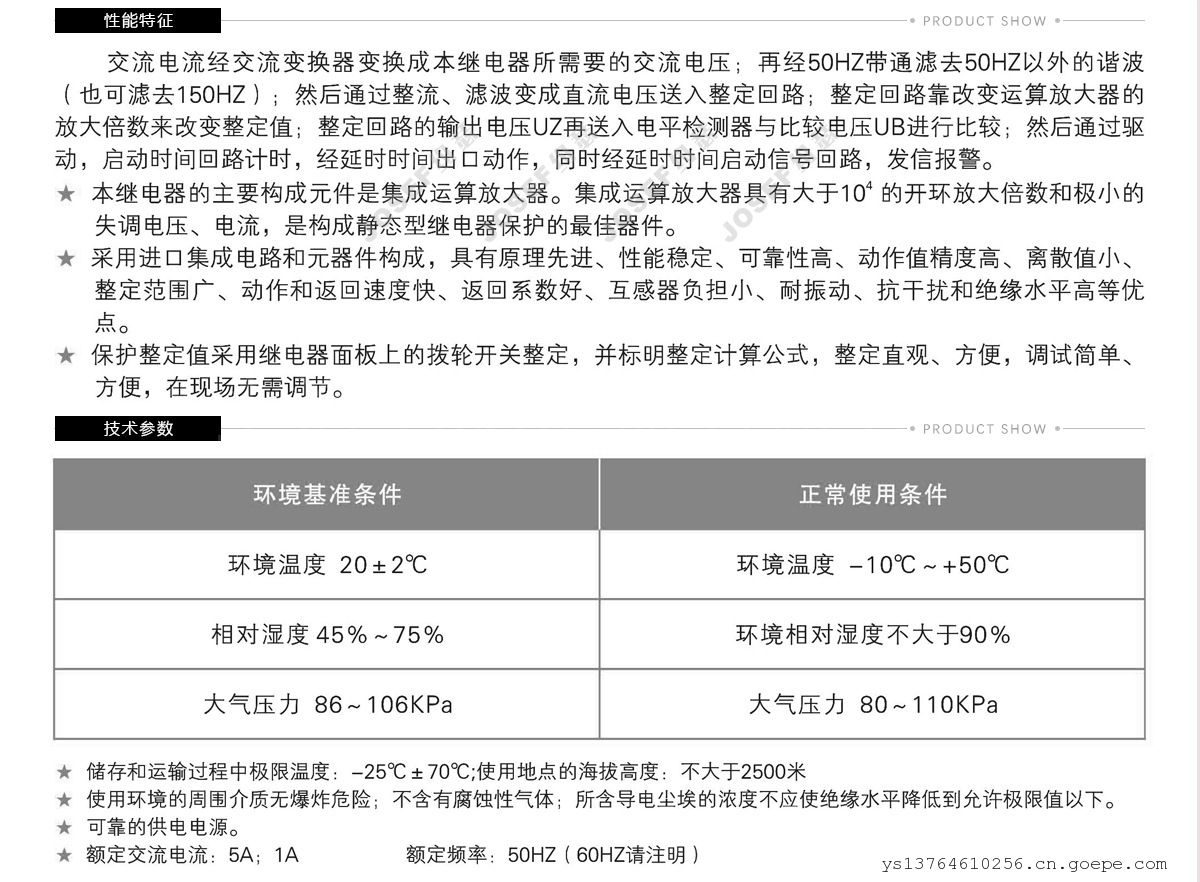

二、主要特点

1. 高精度与稳定性：采用进口集成电路和元器件构成，具有原理先进、性能稳定、可靠性高等优点。其动作值精度高、离散值小，能够确保在复杂电力环境下准确可靠地工作。
2. 灵活整定：保护整定值可通过继电器面板上的拨轮开关进行整定，并标明整定计算公式。整定过程直观方便，调试简单快捷，无需在现场进行复杂调节。
3. 快速响应：继电器具有较快的动作和返回速度，能够在短时间内对电力系统中的异常情况作出响应，从而有效保护设备和系统的安全。
4. 强抗干扰能力：符合相关标准（如DL478-92《静态继电保护及安全自动装置通用技术条件》）的抗干扰性能要求，能够在电磁干扰较强的环境中稳定工作。

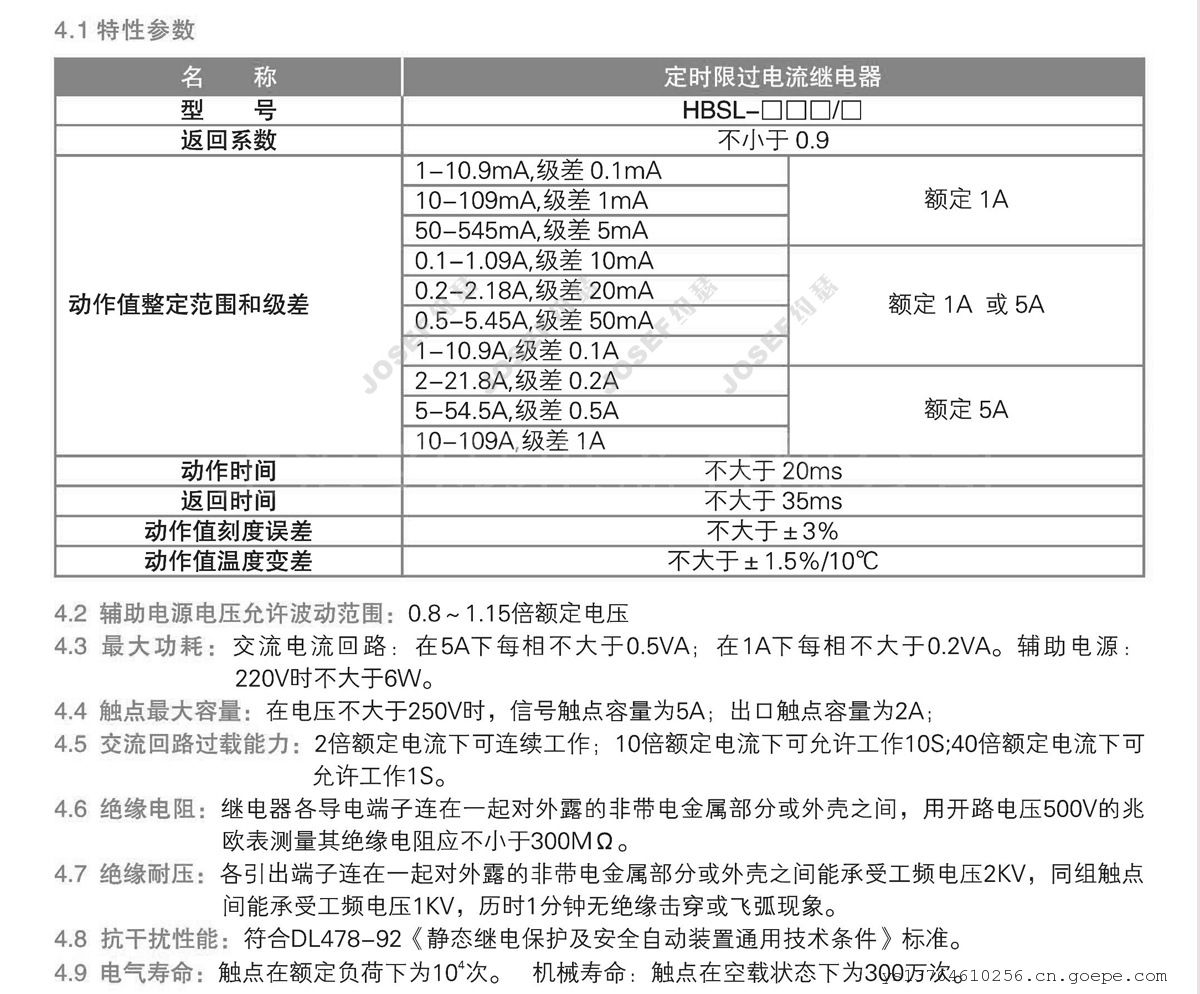

三、技术参数

• 额定电压：110V AC
• 额定电流：5A
• 触点容量：在电压不大于250V时，信号触点容量为5A；其他触点容量可能有所不同，需根据具体型号确定。
• 功率消耗：≤6W（在额定电压下）
• 返回时间：≤35mS
• 辅助电源电压允许波动范围：0.8~1.15倍额定电压
• 绝缘电阻：不小于300MΩ（用开路电压500V的兆欧表测量）
• 绝缘耐压：能承受工频电压2KV（各引出端子连在一起对外露的非带电金属部分或外壳之间）和1KV（同组触点间），历时1分钟无绝缘击穿或飞弧现象。

四、应用领域

HBSL-21Q/E定时限过流继电器广泛应用于发电厂、变电站、工业企业等需要电力保护的场所。它能够有效防止因过负荷和短路引起的设备损坏和停电事故，保障电力系统的安全稳定运行。

五、注意事项

• 在使用前，请仔细阅读产品说明书，确保正确安装和接线。
• 定期对继电器进行检查和维护，以确保其性能稳定可靠。
• 在使用过程中，如遇到异常情况或故障报警，请及时联系人员进行处理。
