JD3-100漏电继电器 上海约瑟 维护简单方便

一、产品概述

JD3-100漏电继电器属于JD3系列，该系列继电器适用于交流电压至660V或更高（也有说法认为适用于660V至1140V）的TN、TT、IT系统，频率为50Hz的电力线路中。JD3-100漏电继电器具有高性能的漏电保护功能，主要用于检测线路中的漏电电流，当漏电电流超过设定值时，继电器动作，切断故障电路，从而保护设备和人身安全。

二、主要特点

1. 动作电流可调：JD3-100漏电继电器的动作电流可在一定范围内调整，以适应不同场合的漏电保护需求。动作电流通常在30~300mA或50~500mA范围内可调，具体范围可能因产品型号而异。
2. 动作时间可选：该继电器的动作时间分为快速型和延时型两种。快速型动作时间小于0.1秒，适用于需要快速切断故障电路的场合；延时型动作时间则包括0.1秒、0.2秒、0.5秒等多种可选，以适应不同保护需求。

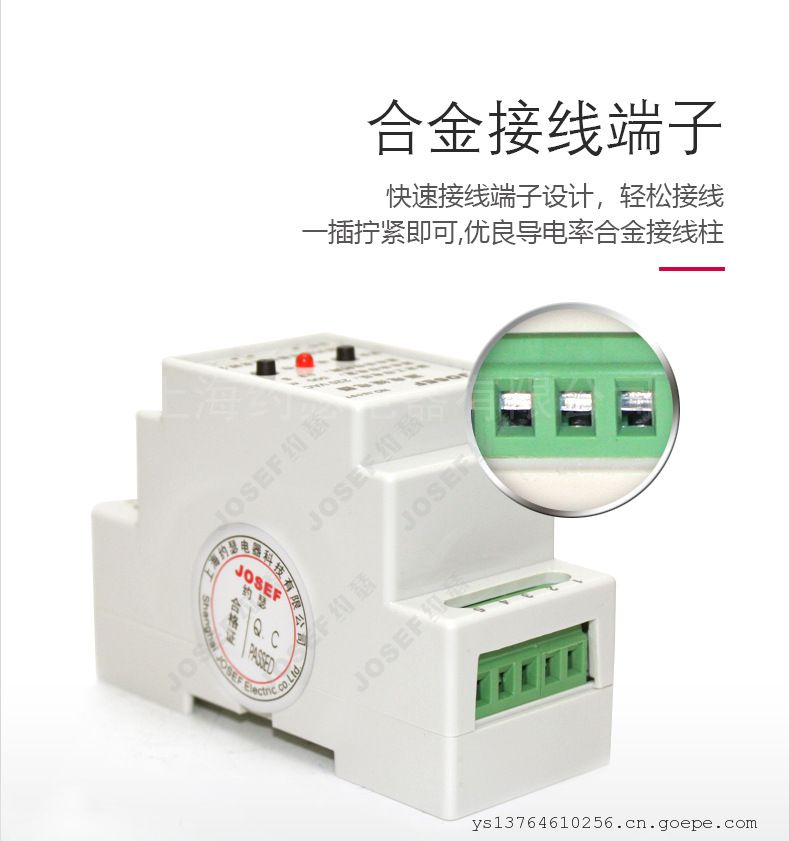

3. 多种安装方式：JD3-100漏电继电器提供导轨安装等安装方式，方便用户根据实际需求进行选择。
4. 体积小、使用方便：该继电器体积小，安装使用方便，动作可靠，连续供电稳定，操作简易。
5. 广泛的适用性：JD3-100漏电继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，也可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。

三、工作原理

JD3-100漏电继电器的工作原理基于零序电流互感器。当穿过零序电流互感器的电路发生对地漏电时，互感器会感应到一个不平衡的电流矢量和信号。此信号经电子线路处理后，当漏电电流达到动作值时，使可控硅导通，触使继电器动作。继电器动作后，利用常开、常闭触点控制主线路断路器或接触器断开，从而切除故障线路，达到保护的目的。

四、技术参数

JD3-100漏电继电器的主要技术参数包括：

• 额定电流：通常为5A
• 动作电流范围：30~300mA或50~500mA可调
• 动作时间：快速型<0.1秒，延时型0.1秒、0.2秒、0.5秒可选
• 额定剩余不动作电流：通常为动作电流的50%
• 复归方式：手动复归
• 互感器孔径：包括25mm、45mm、100mm、150mm、200mm或方形非标等多种规格可选
• 功耗：≤5W
• 绝缘性能：绝缘电阻不小于10MΩ，能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象

JD3-100 JD3-75 300mA 0.25S 导轨安装
JD3-45 300mA 0.25s 导轨安装  JD3-25 300mA 0.25s 导轨安装
JD3-40 Φ40   JD3-70 Φ70
JD3-40/23\AC220V\0.05-0.5A  JD3-70/23\AC220V\0.05-0.5A
JD3-200F 300mA   JD38-250A 30mA~9.99A 配零序互感器孔径100mm
JD38-630A 30mA~9.99A 配零序互感器孔径100mm  JD3-40/13
JD3-40/133  JD3-40/134
JD3-40/233  JD3-40/234
JD3-40/33   JD3-40/333
JD3-40/334  JD3-40/43
JD3-40/433  JD3-40/434
JD3-70/13  JD3-70/133
JD3-70/134  JD3-70/233
JD3-70/234  JD3-70/33
JD3-70/333  JD3-70/334
JD3-70/43  JD3-70/433
JD3-70/434  JD3-100/13
JD3-100/133  JD3-100/134
JD3-100/23  JD3-100/233
JD3-100/234  JD3-100/33
JD3-100/333  JD3-100/334
JD3-100/43  JD3-100/433
