时间继电器 TR-23E DC220V 板前接线 JOSEF约瑟 工业自动化用 精度高误差小

一、产品概述

名称：TR-23E时间继电器

额定电压：DC220V

应用领域：TR-23E时间继电器主要用于智能制造和工业自动化控制系统中，实现电路的时间控制功能。

二、主要特点

1. 通电延时功能：TR-23E是一款通电延时继电器，适用于需要延时启动或延时关断的电路控制场景。

2. 宽电压范围：除了DC220V外，TR-23E系列还提供了其他直流电压选项（如DC24V、DC110V）以及交流电压选项（如AC110V、AC220V），以满足不同电路的需求。

3. 高精度与稳定性：该继电器设置直观，工作稳定，延时精度高，触点容量大，能够确保电路控制的准确性和可靠性。

4. 灵活的时间整定范围：TR-23E提供了多种时间整定范围选项，如0.3s_3min、0.3s6min、0.5s_30min、1s60min等，用户可根据实际需求进行选择。

5. 广泛的适用性：TR-23E时间继电器适用于交流50/60HZ电压90V-280V，直流电压24V-220V自动控制电路中，具有广泛的应用前景。

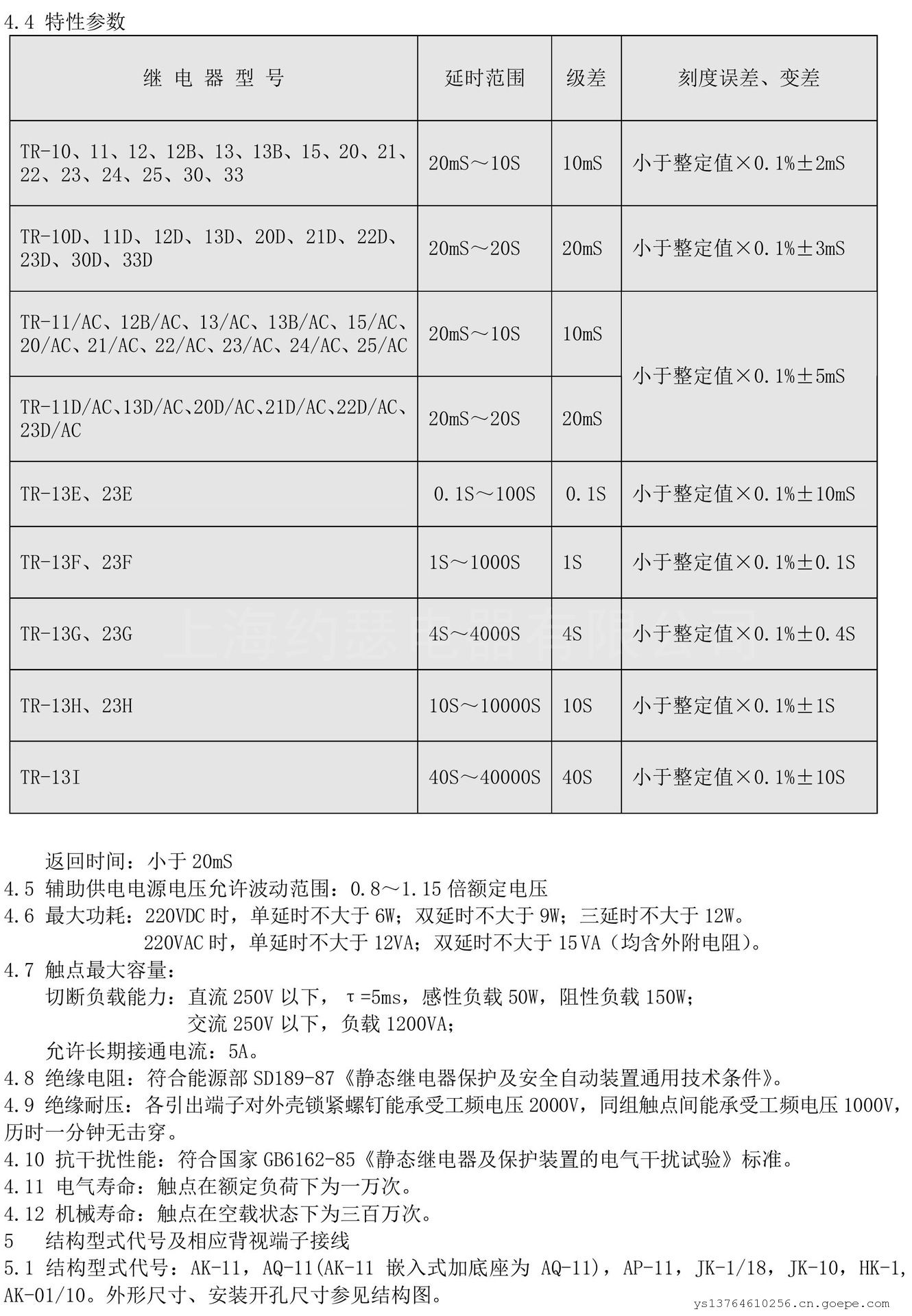

三、技术参数

• 延时精度：±10%（延时整定值小于1s时）；±5%（延时整定值大于或等于1s时）
• 电源电压波动误差：±0.5%（90%~110%额定电压）
• 温度误差：±0.5%（-10°C~+50°C）
• 功耗：≤5W
• 触点容量：
  • 在电压不大于250V时，触点长期接通电流为5A。
  • 在电压不大于250V，电路时间常数L/R为5mS的直流电路中，触点断开容量为50W。
  • 在电压不大于250V，功率因数COS为0.4的交流电路中，触点断开容量为250VA。

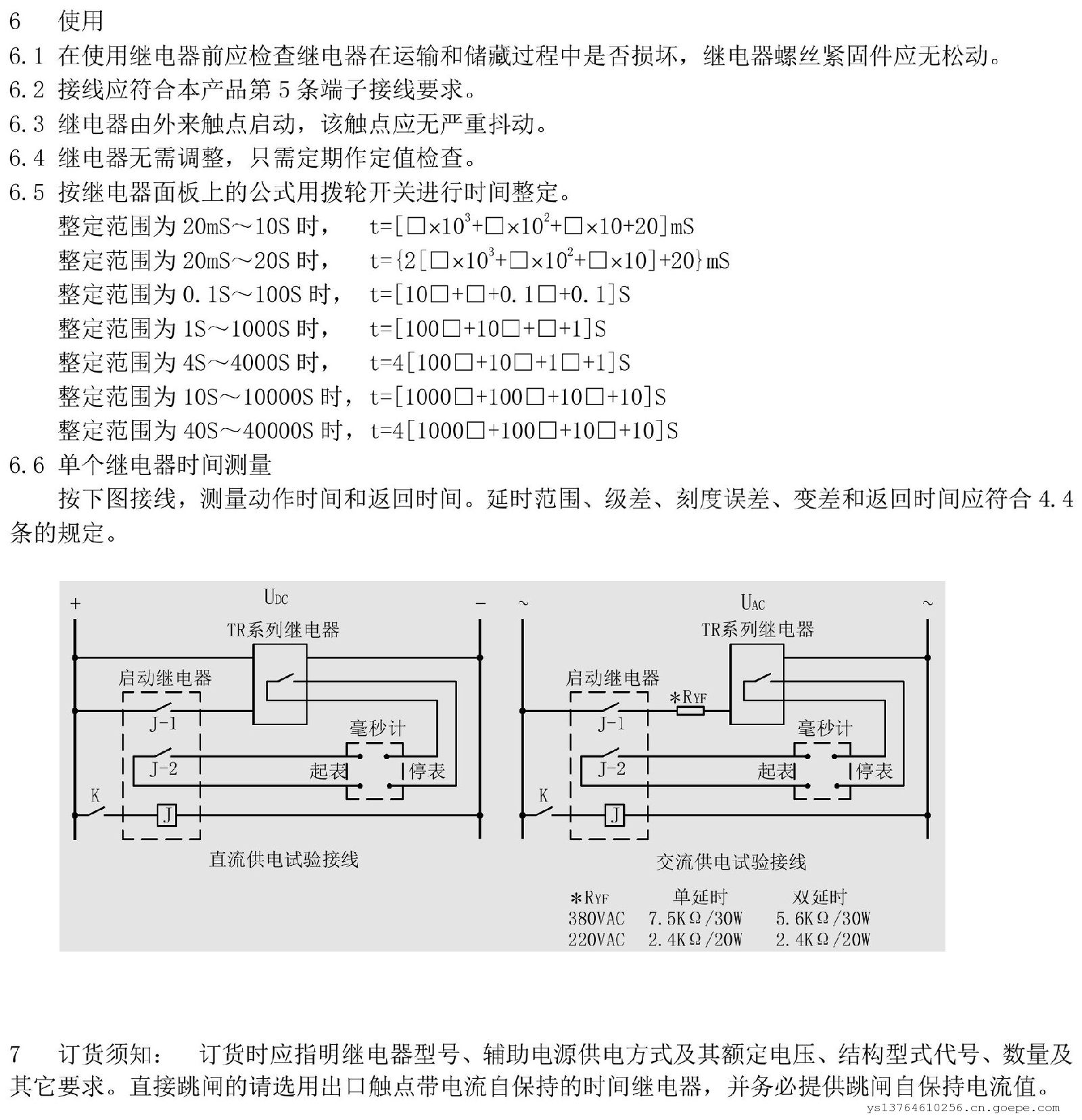

四、使用注意事项

1. 在使用前，请仔细阅读产品说明书，了解继电器的性能特点、接线方法和使用注意事项。
2. 请确保继电器的安装环境符合产品要求，避免潮湿、腐蚀性气体或高温环境。
3. 在接线时，请按照产品说明书中的要求进行操作，注意接线端子的标识和接线顺序，避免接错或接反。
4. 在使用过程中，请定期检查继电器的运行状态和性能参数，如发现异常应及时处理。
