JOSEF约瑟 返回系数高 SSJ系列静态时间继电器

一、产品特点

• 高精度：SSJ系列静态时间继电器采用集成电路静态型设计，具有较高的延时精度，能满足电力系统继电保护中缩短保护时间极差的要求。
• 功耗小：相较于传统电磁型时间继电器，SSJ系列静态时间继电器的功耗更低，有助于降低系统能耗。
• 动作时间准确：该系列继电器动作时间准确，能够确保控制信号的及时传递和执行。

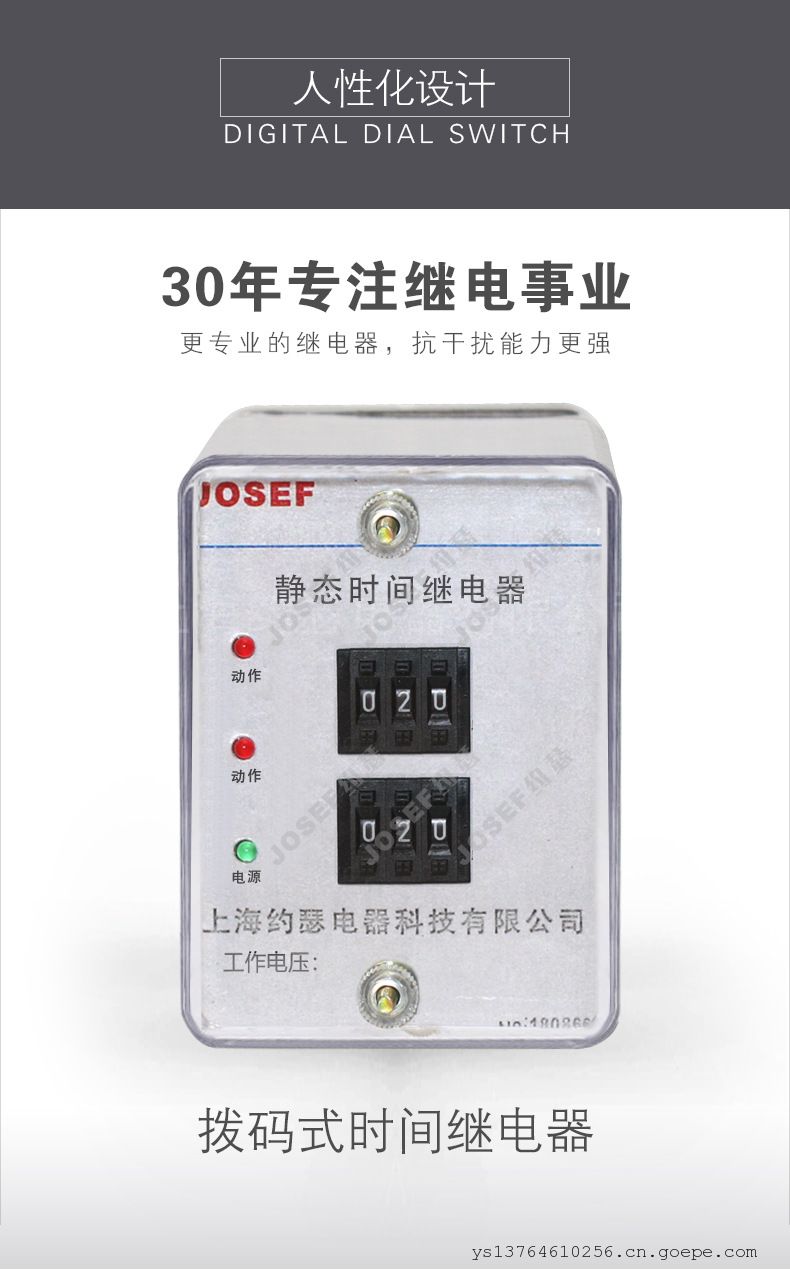

• 整定直观方便：通过BCD拨码开关整定延时值，整定过程直观且方便，无需进行复杂的校验。
• 交直流通用：工作电源采用开关电源变换，交直流通用，适用于不同电压等级的电力系统。

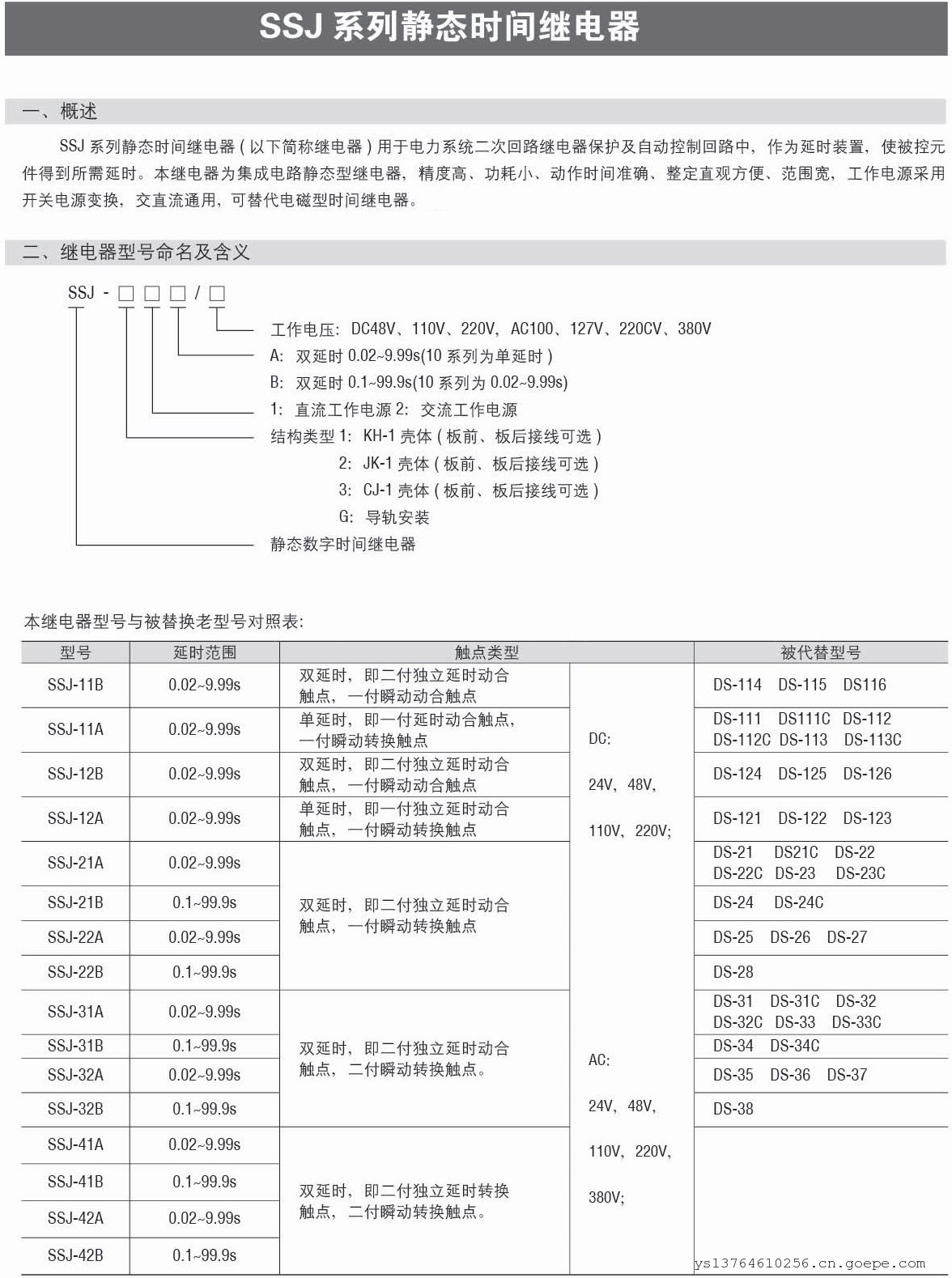

二、产品型号与命名

SSJ系列静态时间继电器包含多个型号，如SSJ-11A、SSJ-11B、SSJ-12A、SSJ-12B、SSJ-21A、SSJ-21B、SSJ-22A、SSJ-22B、SSJ-31A、SSJ-31B、SSJ-32A、SSJ-32B、SSJ-42A、SSJ-42B等。这些型号通常根据延时范围、触点数量、安装方式等参数进行区分。

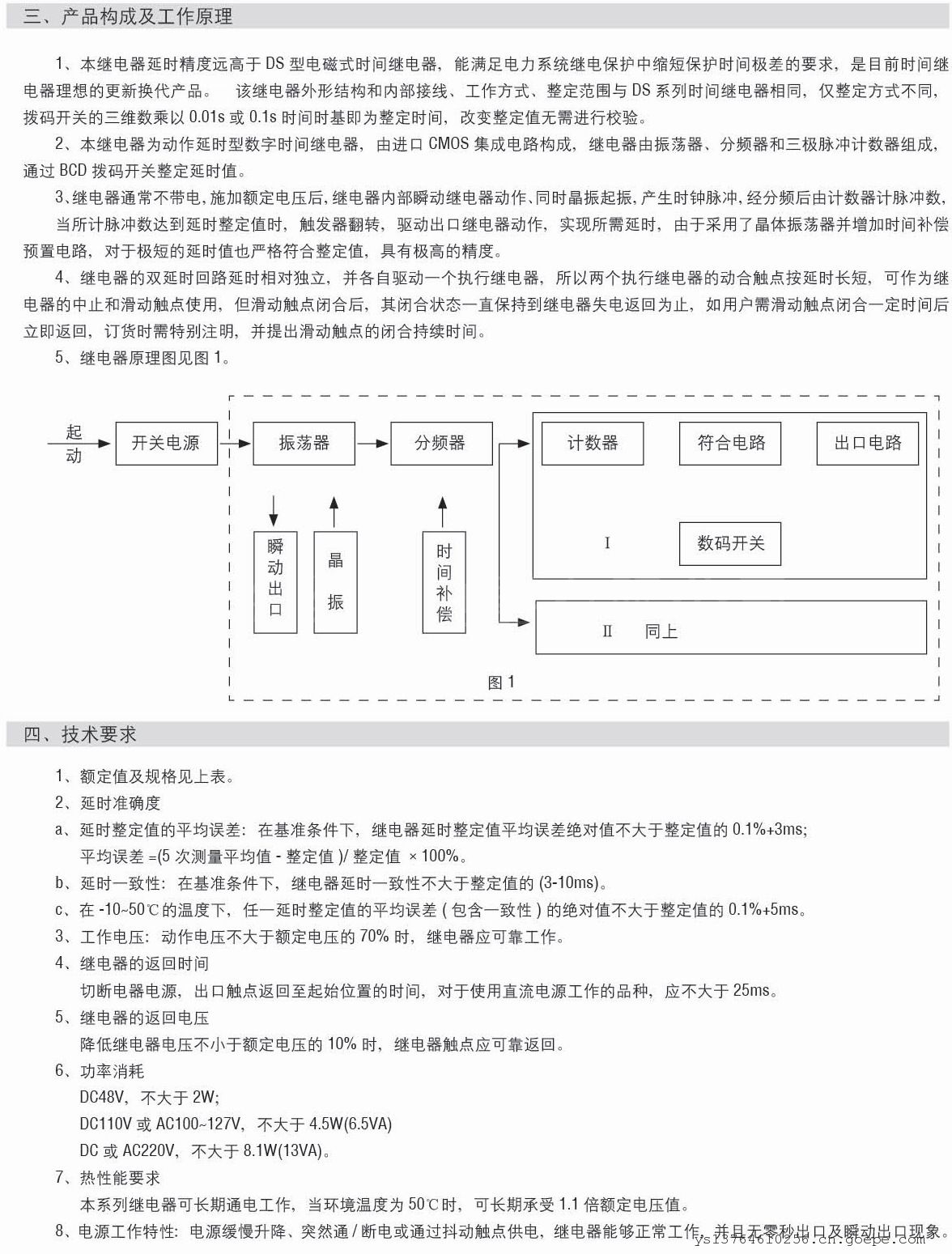

三、工作原理

SSJ系列静态时间继电器为动作延时型数字时间继电器，由进口CMOS集成电路构成。继电器内部包含振荡器、分频器和三极脉冲计数器。当施加额定电压后，继电器内部瞬动继电器动作，同时晶振起振产生时钟脉冲。时钟脉冲经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转驱动出口继电器动作，实现所需延时。

四、应用领域

SSJ系列静态时间继电器广泛应用于以下领域：

• 电力系统：用于各种保护和自动控制的装置中，如断路器控制、变压器保护等。
• 工业自动化：在自动化生产线中作为控制元件，实现设备的远程控制和自动化操作。
• 建筑配电：在建筑配电系统中用于实现电气设备的远程监控和控制。

五、使用注意事项

• 在使用SSJ系列静态时间继电器时，应确保电源电压与继电器额定电压相符，避免过电压或欠电压使用。
• 继电器应安装在无尘埃、腐蚀气体、充足光线的室内环境中，以确保其正常工作。
• 定期检查继电器的工作状态和触点接触情况，如有异常应及时处理。
