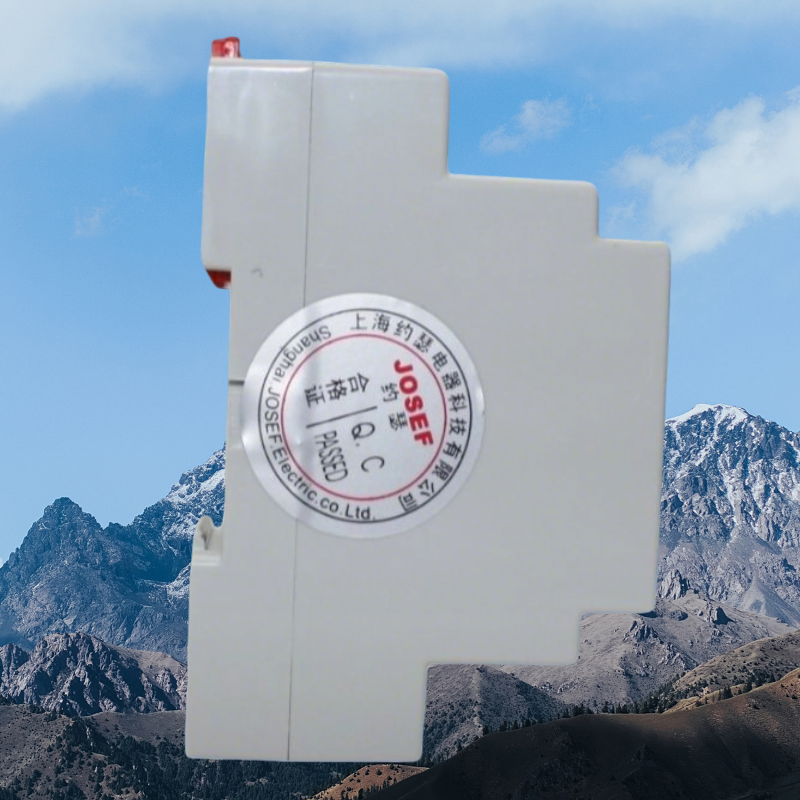

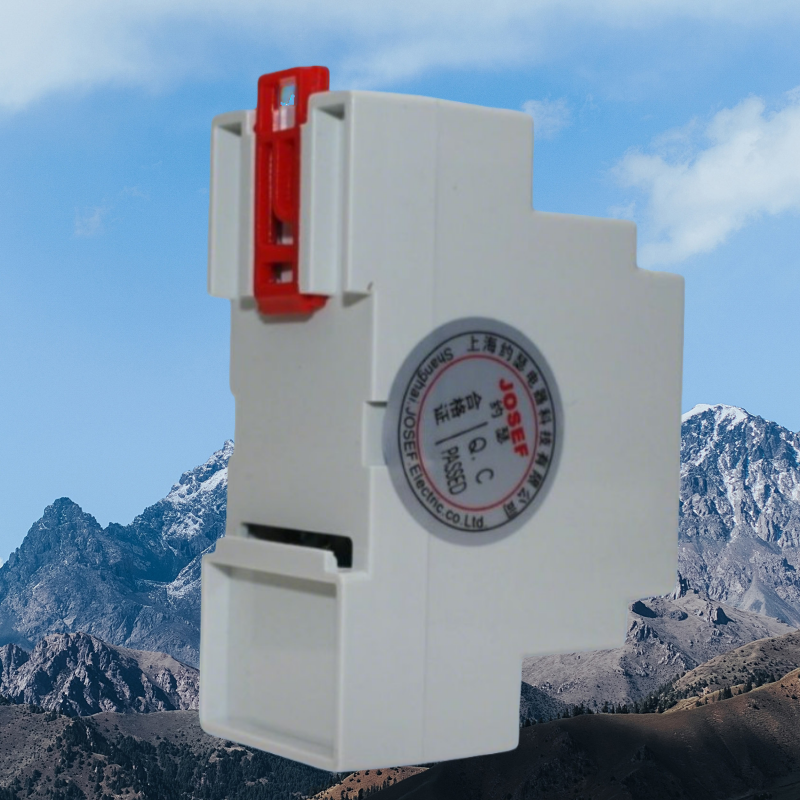

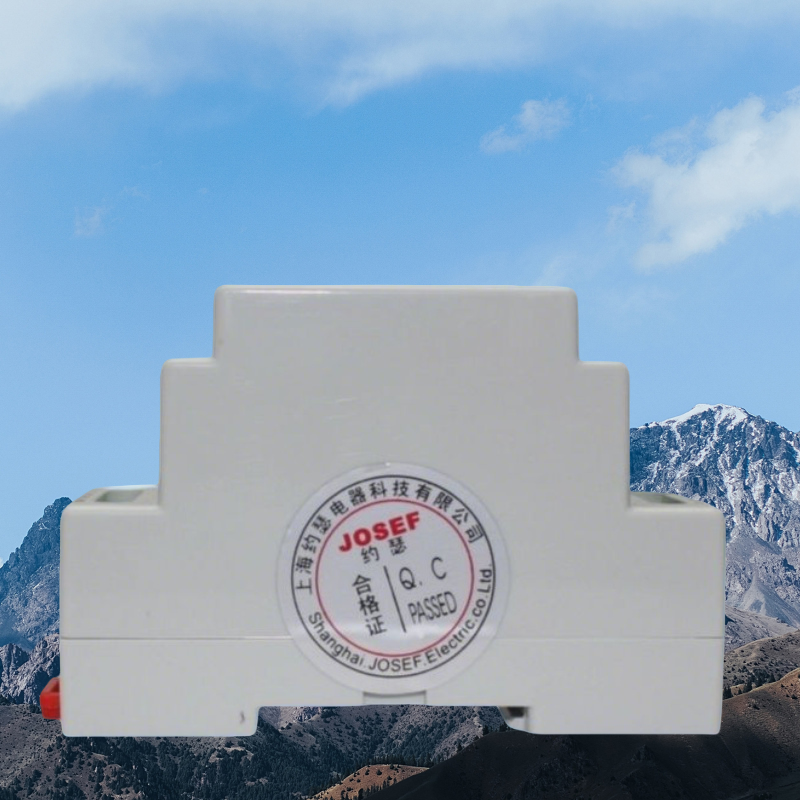

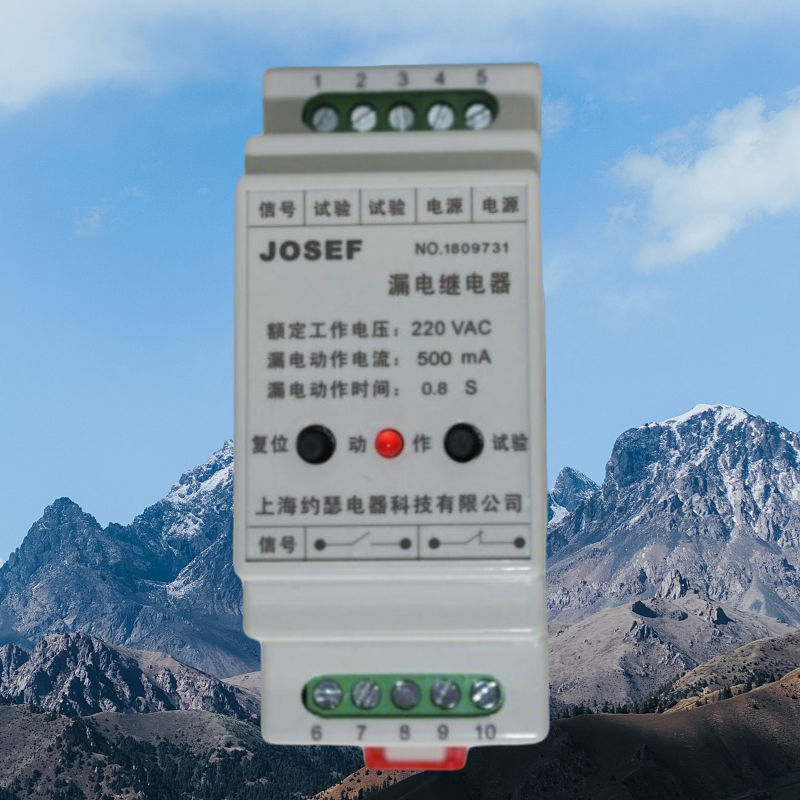

约瑟 约瑟 漏电继电器 100mA 0.3S AC220V 嵌入式安装 Φ45DJ-ZB2 80A

一、核心参数解析

1. 额定电流：80A，支持15-4000A宽范围，满足中小功率设备保护需求。
2. 动作电流：100mA（可调范围30-500mA），用户可根据负载特性灵活设置保护阈值，避免误动作。
3. 动作时间：0.3秒（快速型≤0.1秒，延时型0.2-2秒可选），实现干线与支线的分级保护。
4. 工作电压：AC220V（兼容AC110V/AC380V/DC24V），适应不同电压等级的配电系统。
5. 零序孔径：Φ45mm，适配相应规格的电缆穿线需求。
6. 安装方式：嵌入式安装，节省空间且便于维护。
7. 触点容量：250V/50VA（长期接通5A），确保稳定运行。

二、产品特性与优势

1. 高精度检测：采用电子式电流动作原理，通过零序电流互感器精确检测漏电电流，动作可靠，有效防止因接地故障电流引发的设备事故或电气火灾。
2. 快速响应：能够在0.3秒内触发保护动作，快速切断漏电电路，保障人身和设备安全。
3. 灵活安装：支持嵌入式安装，适应不同配电柜设计需求，节省空间且便于维护。
4. 分级保护：动作时间分快速型和延时型，可与上级保护装置配合实现干线与支线的分级保护，提升系统安全性。
5. 环境适应性：工作温度范围-10℃至+50℃，介质强度导电端子与外壳间承受2000V交流电压（1分钟无击穿），绝缘电阻≥300MΩ（500V兆欧表测量），确保产品在恶劣环境下也能可靠运行。

三、应用场景

1. 工业配电系统：用于机床、生产线等设备的漏电保护，防止因绝缘损坏引发的触电事故。
2. 建筑电气安全：在商业建筑、住宅小区的配电箱中安装，提供间接接触保护，保障人身安全。
3. 特殊环境保护：适用于煤矿、化工等潮湿或腐蚀性环境，其高防护等级设计可确保长期稳定运行。
4. 设备配套保护：与断路器、接触器等组合使用，构建完整的漏电保护装置，满足不同设备的保护需求。

四、选型与使用建议

1. 选型依据：根据电动机功率、负载类型及安装环境选择对应规格。例如，80A型号适用于中小功率设备保护，若需大电流保护可选择800A型号。

2. 安装与调试：

   • 安装前检查：确保产品外观无损坏，配件齐全。
   • 安装方式：根据实际需求选择嵌入式或导轨式安装，确保安装牢固。
   • 接线检查：按照产品说明书正确接线，确保接线牢固可靠。
   • 功能测试：安装完成后进行功能测试，确保漏电继电器能够正常工作。

3. 维护与故障处理：

   • 定期检查：定期对漏电继电器进行检查和维护，确保其处于良好的工作状态。
   • 故障现象处理：若漏电继电器出现误动作或拒动作等故障现象，应及时排查原因并处理
