JOSEF约瑟 JOSEF约瑟 电压继电器 110VAC 0.5~1.05SRMUVS-110VAC-2H2D

一、定位与核心功能

SRMUVS-110VAC-2H2D 是一款单相欠电压监视继电器，专为发电机、变压器及变电线路的继电保护装置设计，作为低电压闭锁的启动元件。其核心功能包括：

1. 欠电压保护：实时监测电路电压，当电压低于设定值（0.5~1.05倍额定电压）时，触发出口继电器动作，切断主电路或发出报警信号，防止设备损坏或系统不稳定。
2. 高精度与可靠性：采用集成电路静态型设计，动作时间短（<30ms）、返回系数高（<1.1）、误差小（级差1V），确保保护动作准确无误。
3. 整定直观方便：通过三位拨码开关直接设置电压值，无需校验，简化调试流程。
4. 交直流通用：无需辅助电源，适应性强，可灵活应用于不同电源环境。

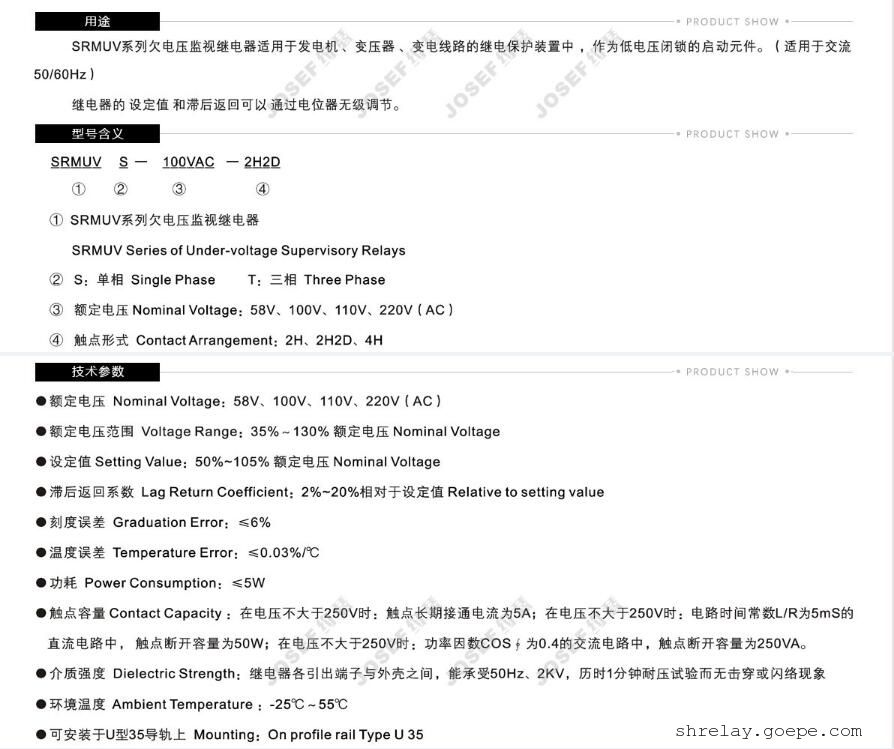

二、技术参数

三、典型应用场景

1. 发电机保护
   监测发电机出口电压，欠压时快速切断励磁，防止设备损坏；欠压闭锁跳闸回路，避免非全相运行。

2. 变压器保护
   作为变压器过压/欠压启动元件，配合差动保护实现主保护。

3. 工业自动化
   在自动化生产线中控制电机、气缸等执行元件的启停与转换，确保电压稳定。

4. 电力系统
   用于输电线的继电保护装置，实现信号中继与逻辑控制。

四、选型与使用建议

1. 型号匹配
   • 根据系统电压选择适配型号（如110V系统选SRMUVS-110VAC-2H2D）。
   • 若需4常开触点，可选SRMUVS-110VAC-4H（功能类似，触点形式不同）。
2. 环境适应性
   • 在高温或低温环境下使用时，需确保设备在允许的温度范围内工作，或采取温控措施。
   • 在潮湿或粉尘较多的场所使用时，需选择具有较高防护等级的型号，或加装防护罩。
3. 安装与维护
   • 安装时确保开关柜内预留足够空间，避免倾斜或振动对设备的影响。
   • 定期检查触点接触状态和绝缘性能，清洁防尘网（如有），确保设备长期稳定运行。
