JOSEF约瑟 JOSEF约瑟 时间继电器 整定范围宽SS-21A型

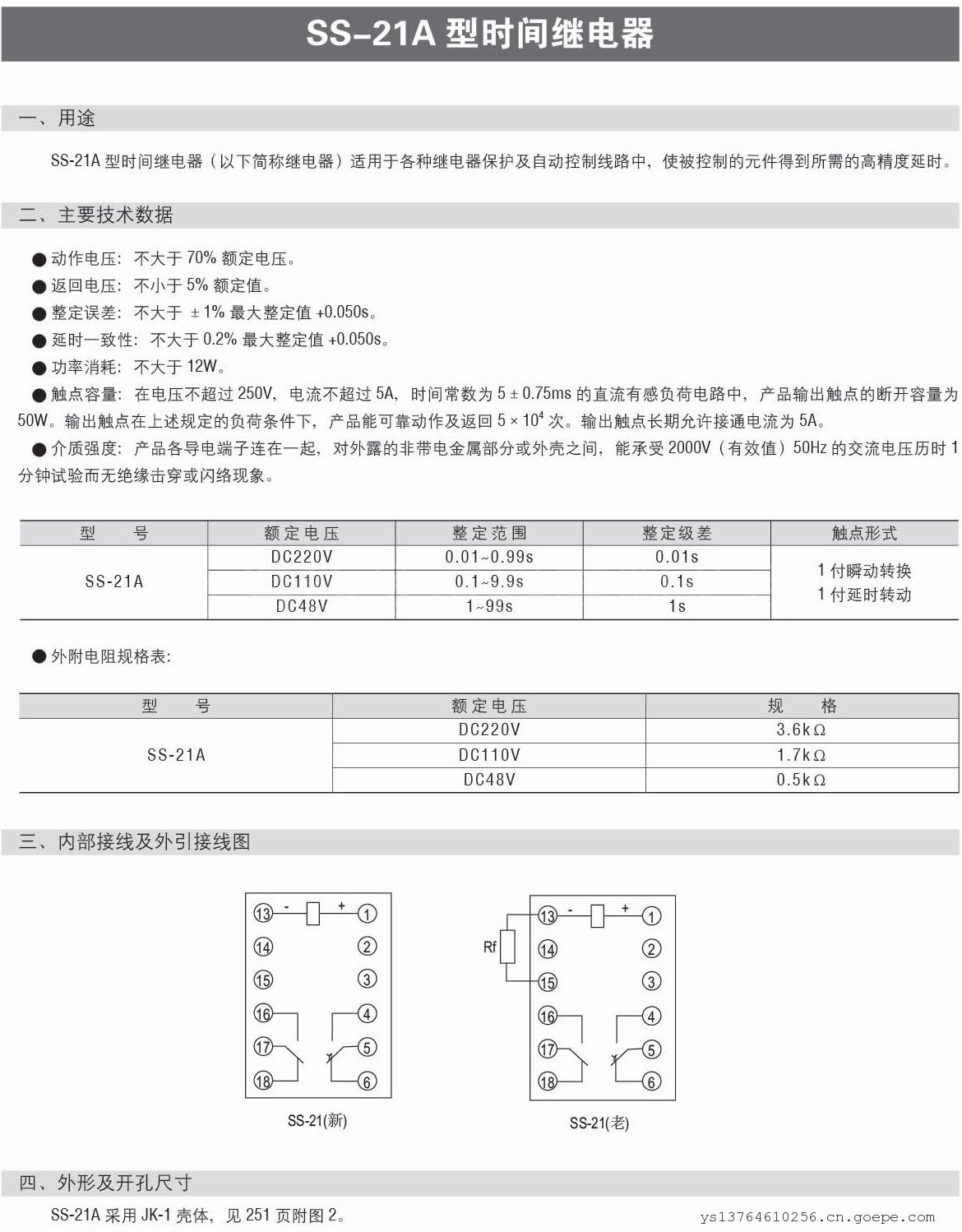

一、产品概述

SS-21A型时间继电器适用于各种继电器保护及自动控制线路中，使被控制的元件得到所需要的高精度延时。该产品采用模块化结构设计，具备操作便捷、运行稳定等特点，可满足不同场景下的时间控制需求。

二、主要技术参数

1. 额定电压：提供多种电压等级选择，如DC48V、DC110V、DC220V等，以适应不同电路的需求。

2. 延时时间：

   • DC48V时，延时范围为1-99秒，级差为1秒。
   • DC110V时，延时范围为0.1-9.9秒，级差为0.1秒。
   • DC220V时，延时范围为0.01-0.99秒，级差为0.01秒。

3. 触点形式：通常具有1瞬动转换触点和1延时转换触点，可根据控制需求进行灵活配置。

4. 动作电压：不大于70%额定电压。

5. 返回电压：不小于5%额定值。

6. 整定误差：不大于±1%整定值+0.05秒。

7. 延时一致性：不大于0.2%*大整定值+0.05秒。

8. 功率消耗：不大于12W。

9. 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

10. 介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

三、产品特点

1. 高精度延时：采用数字式原理，通过内部电路实现精确的延时控制。
2. 模块化设计：便于安装和维护，可根据实际需求进行灵活配置。
3. 抗干扰能力强：内置抗干扰电路设计，能有效应对电压波动和电磁干扰，确保在复杂工况下的可靠运行。
4. 环境适应性强：在-15℃至+55℃（部分版本可达-25℃至+70℃）温度范围内均可正常工作，湿度耐受范围达到20%-85%RH。

四、应用领域

SS-21A型时间继电器广泛应用于机械设备时序控制、照明系统自动管理、水泵循环启停等领域。其突出的环境适应性使其在各种工业自动化控制场景中发挥着重要作用。
