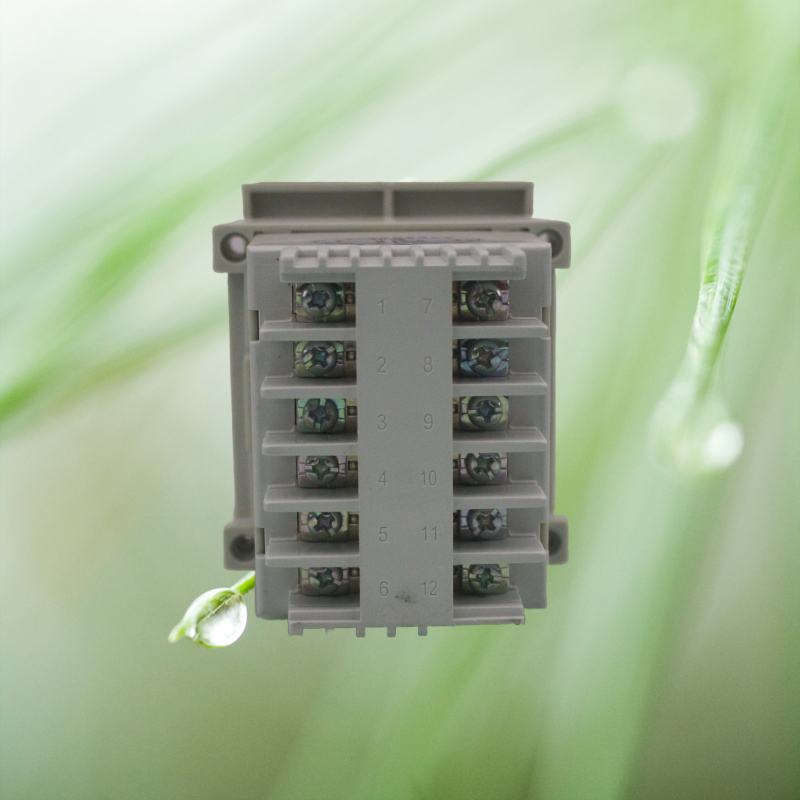

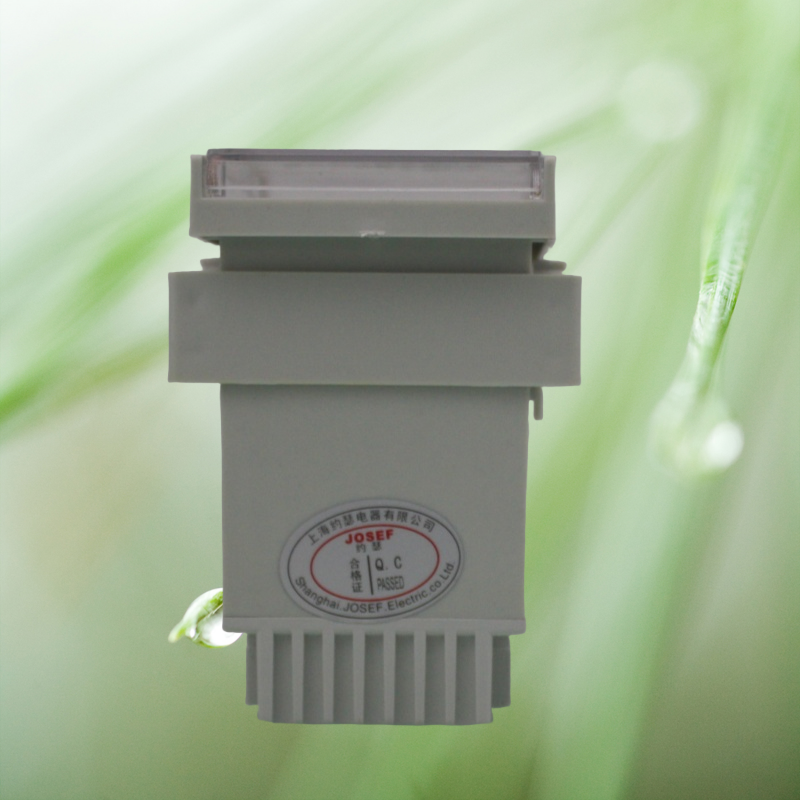

约瑟 约瑟 孔径:400*45 380V 嵌入式安装 检漏继电器JY82
详细信息
| | 品牌:约瑟 | | 型号:JY82 | | 应用范围:漏电 | |
| | 触点形式:一开一闭 | | 最小包装数:1 | | 种类:漏电继电器 | |
产品核心参数
- 额定电压:380V AC(支持AC660V、AC1140V等电压等级)
- 孔径尺寸:400×45mm(矩形跑道式设计,适配电缆空间)
- 动作时间:
- 快速型:≤0.1秒(漏电故障时)
- 延时型:0.2-2秒(可调,适应不同保护需求)
- 动作电流:0.03A~9.99A(常规或用户自定义,支持50-500mA分挡调节)
- 触点容量:
- 直流有感负荷:250V/5A(时间常数5±0.75ms,功率50W)
- 交流电路:250V/5A(功率50VA)
- 长期接通电流:5A
- 互感器孔径:支持矩形45×160mm至45×450mm等多种规格,400×45mm为常用型号之一。
功能特性
- 高精度检测:
- 采用附加直流电源式检测原理,实时监测电网对地绝缘电阻,精度高、动作可靠。
- 零序电流互感器检测漏电电流,当电流超过整定值时,继电器快速动作切断故障线路。
- 防爆设计:
- 外壳为隔爆型结构,符合煤矿井下防爆要求(如ExdI标志),确保在爆炸性气体(甲烷)和煤尘环境中安全使用。
- 快速响应:
- 动作时间短(≤0.1秒),能够及时切断电源,防止触电事故和漏电引发的意外扩大。
- 稳定性强:
- 采用优质元器件,抗干扰能力强,适应恶劣井下环境(温度-10℃~+50℃,湿度≤90%)。
- 灵活安装:
- 支持嵌入式安装(孔径400×45mm)和柜内导轨安装,适应不同配电设备空间需求。
应用场景
- 煤矿/矿山:
- 在交流50Hz、电压380V或660V的三相三线制供电网络中,与总馈电开关配合,实现一级漏电保护或两极选择性漏电保护。
- 防止人身触电事故,限制漏电引起的瓦斯爆炸、煤尘爆炸等意外事故扩大。
- 工业配电系统:
- 适用于冶金轧钢、城建交通等领域的发电机、变压器、输变电线路继电保护装置。
- 作为过电压保护或低电压闭锁启动元件,提升系统安全性。
- 新能源领域:
- 支持光伏、风电等新能源系统的漏电监测与保护,适应复杂电网环境。
技术优势
- 宽电压适应:
- 电源电压允许变动范围为额定电压的0.7-1.3倍,或支持宽电源电路设计,兼容性更强。
- 低功耗设计:
- 额定电压下功率消耗≤5W,减少能源浪费,延长设备使用寿命。
- 高可靠性:
- 介质强度:导电端子与外壳间耐受2000V(有效值)交流电压1分钟无击穿。
- 绝缘电阻:≥300MΩ(500V兆欧表测量),保障电气隔离安全。
- 长寿命设计:
- 电寿命:触点接于规定容量电路负荷中,电寿命达10万次,减少维护成本。
