JOSEF约瑟 JOSEF约瑟 延时中间继电器 DC110VDZS-821

核心参数

1. 额定电压：DC110V（可选DC220V、AC220V、AC380V）。
2. 延时范围：0.02～9.99秒可调，级差0.01秒或0.1秒，相比老式电磁式继电器（0.5～8秒）精度更高、范围更广。
3. 触点容量：5A（250VAC），可切断和接通较大电流。
4. 功耗：
   • DC110V时≤4W；
   • DC220V时≤5W；
   • AC380V时≤7W。
5. 动作时间：≤30ms，响应迅速。
6. 绝缘性能：
   • 绝缘电阻≥10MΩ（500V兆欧表测量）；
   • 绝缘耐压2KV（有效值），50Hz，历时1分钟无击穿或闪络。

结构特点

1. 集成电路设计：替代传统电磁式结构，通过电子电路实现延时功能，减少机械磨损，提高可靠性。
2. 按键整定：延时时间通过按键直接设置，操作直观方便。

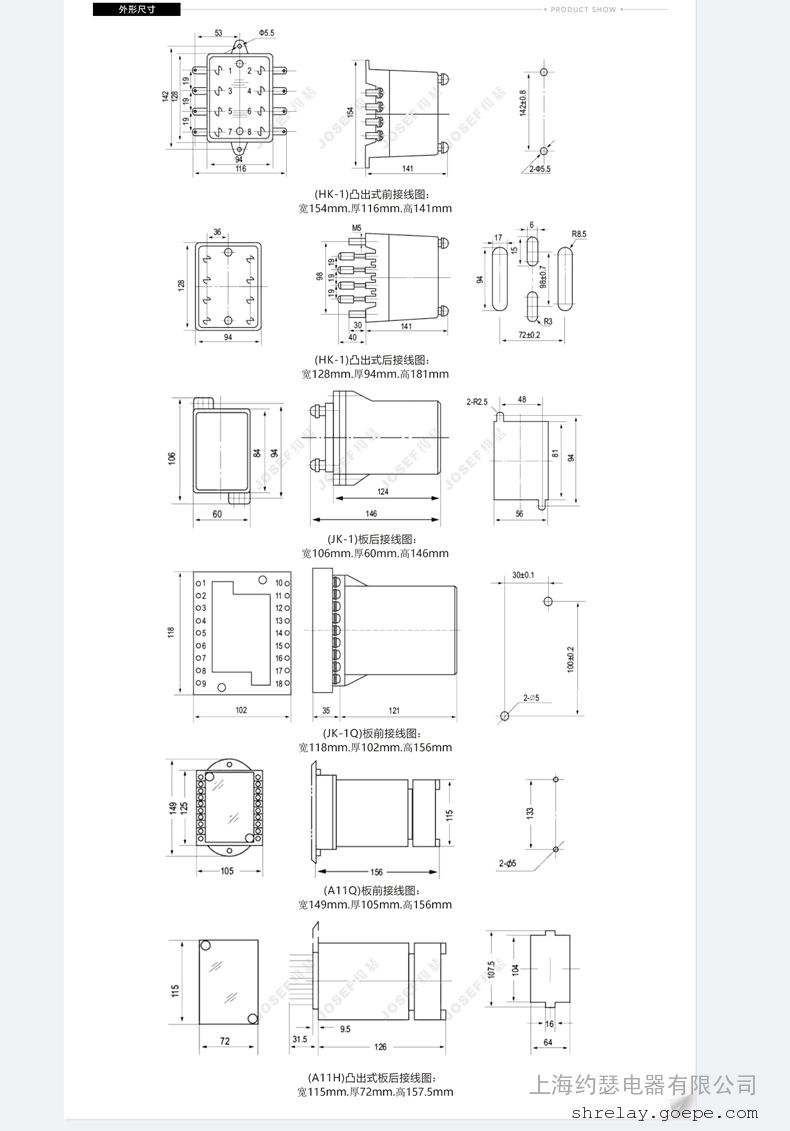

3. 安装方式：支持导轨安装或板后接线，便于配电柜等场景的快速安装和维护。
4. 触点材质：采用银点触点，接触电阻小，确保长期稳定运行。

环境适应性

1. 温度范围：工作温度-15℃～55℃，存储温度-25℃～+70℃。
2. 湿度要求：环境相对湿度≤90%，防止凝露导致绝缘失效。
3. 海拔限制：海拔高度≤2500米，高原地区需特殊设计或降额使用。
4. 磁场强度：周围磁场强度＜0.5mT，避免外部磁场干扰。
5. 大气压力：80～110KPa，适应不同海拔地区的气压变化。

应用场景

1. 电力系统继电保护：
   • 用于直流操作保护回路，延迟动作时间以增加前一级接点数量和容量。
   • 典型应用：电动机延时启动、电力线路故障保护等。
2. 工业自动化控制：
   • 在自动化系统中实现时间控制、顺序控制等功能。
   • 典型应用：生产线设备联动、工艺流程时序控制等。

​
