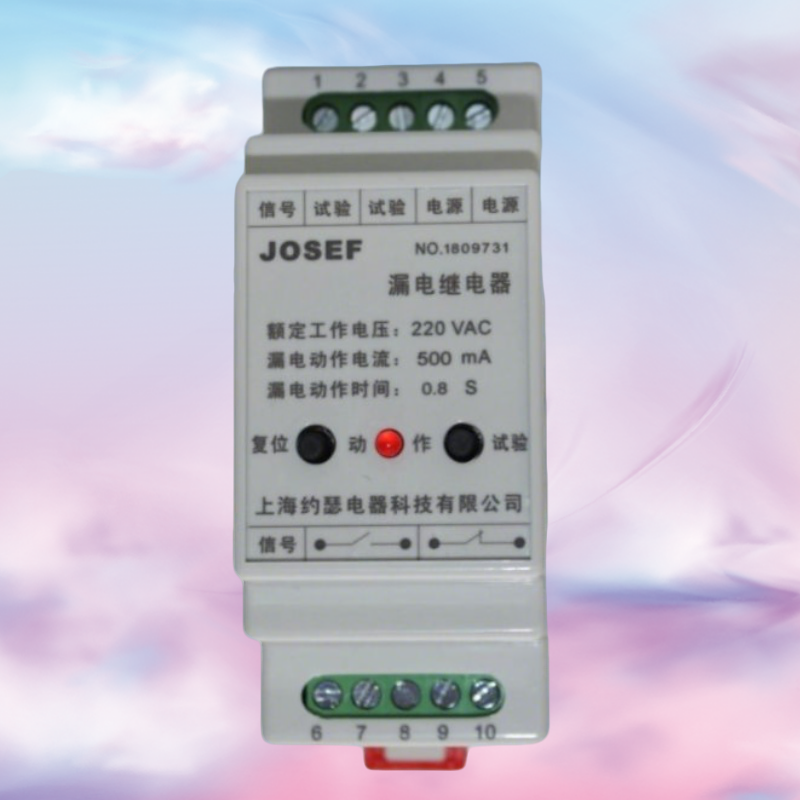

JOSEF约瑟 JOSEF约瑟 漏电继电器 原理超前，耐用JD3-70/433

一、产品功能

• 漏电保护：通过零序电流互感器检测线路中的漏电电流，当电流超过设定值（30~300mA或50~500mA可调）时，触发继电器动作，切断电路，防止设备损坏或电气火灾。
• 触电保护：提供间接接触保护，降低人体触电风险。
• 分级保护：支持快速型（<0.1秒）和延时型（0.1S、0.2S、0.5S可选）动作时间，可与下级保护装置配合，避免越级跳闸。
• 报警功能：可与蜂鸣器、信号灯等声光器件组合，构成漏电报警装置。

二、特点

• 动作电流可调：30~300mA或50~500mA范围可调，分档设置满足不同场景需求。
• 动作时间可选：快速型<0.1秒，延时型0.1S、0.2S、0.5S可选，支持分级保护。
• 互感器孔径多样：25mm、45mm、100mm、150mm、200mm或方形非标，适配不同截面电缆。
• 兼容高压配电系统：380V、660V、690V、1140V（可选）。
• 触点形式灵活：1组常开和1组常闭，灵活控制断路器或接触器分合闸。

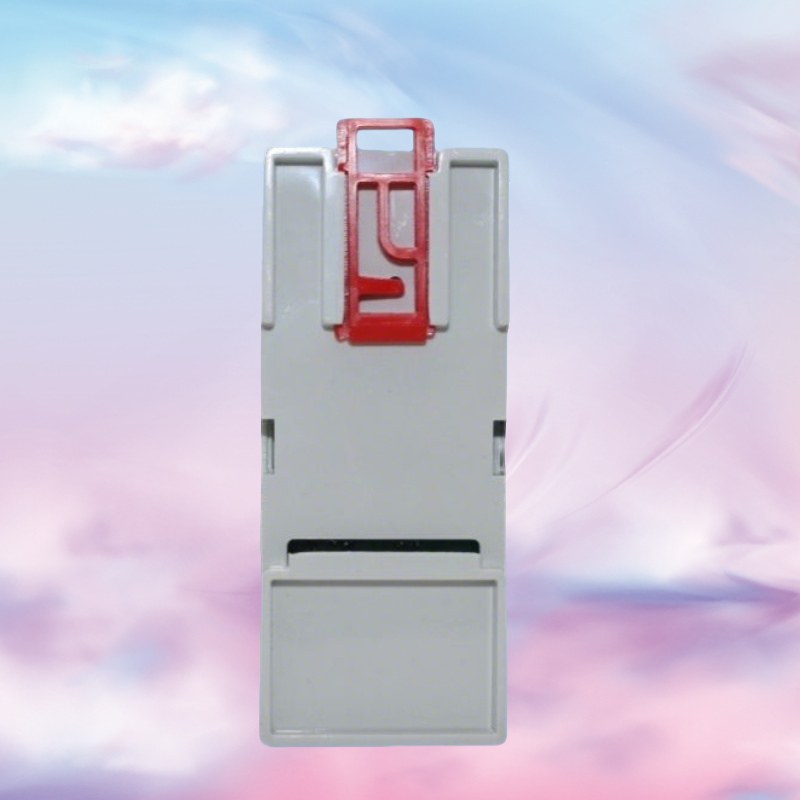

• 安装便捷：导轨安装，体积小巧，节省空间。
• 低功耗设计：≤5W，节能环保。
• 安全可靠：绝缘电阻≥10MΩ（500V兆欧表测试），耐压2KV/50Hz/1分钟无击穿。
• 适应恶劣环境：工作温度-15℃～55℃，湿度≤90%，海拔≤2500米。

三、应用场景

• 工业领域：保护电机、配电柜等设备，防止漏电引发火灾或设备损坏。
• 能源化工：在石油、化工等行业提供漏电和触电保护，确保安全生产。
• 轨道交通：适用于地铁、铁路等场所的电气系统保护。
• 煤矿行业：适应井下潮湿、多尘环境，保障人员和设备安全。

JD3-100 JD3-75 300mA 0.25S 导轨安装
JD3-45 300mA 0.25s 导轨安装  JD3-25 300mA 0.25s 导轨安装
JD3-40 Φ40   JD3-70 Φ70
JD3-40/23\AC220V\0.05-0.5A  JD3-70/23\AC220V\0.05-0.5A
JD3-200F 300mA   JD38-250A 30mA~9.99A 配零序互感器孔径100mm
JD38-630A 30mA~9.99A 配零序互感器孔径100mm  JD3-40/13
JD3-40/133  JD3-40/134
JD3-40/233  JD3-40/234
JD3-40/33   JD3-40/333
JD3-40/334  JD3-40/43
JD3-40/433  JD3-40/434
JD3-70/13  JD3-70/133
JD3-70/134  JD3-70/233
JD3-70/234  JD3-70/33
JD3-70/333  JD3-70/334
JD3-70/43  JD3-70/433
JD3-70/434  JD3-100/13
JD3-100/133  JD3-100/134
JD3-100/23  JD3-100/233
JD3-100/234  JD3-100/33
JD3-100/333  JD3-100/334
JD3-100/43  JD3-100/433
