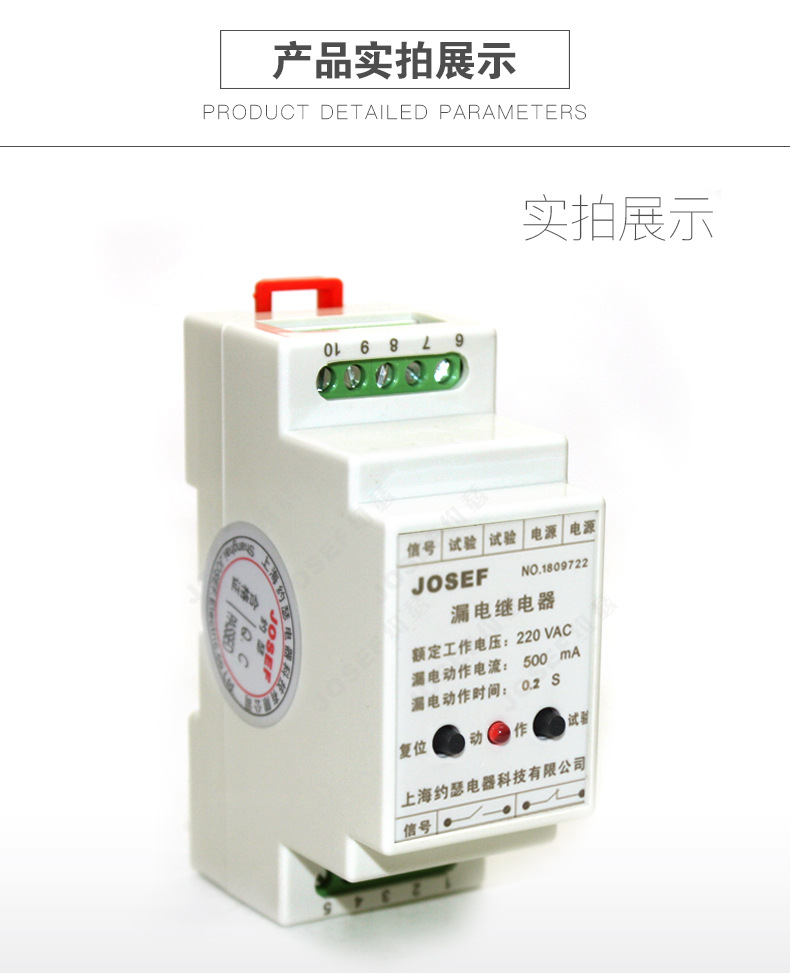

约瑟 约瑟 漏电继电器 100mA 0.3S AC220V Φ45DJ-ZB2 100A

一、产品定位与核心功能

DJ-ZB2漏电继电器是一款专为低压配电系统设计的剩余电流动作保护装置，适用于交流电压至660V、频率50Hz的电路中。其核心功能包括：

• 漏电保护：通过检测线路中的零序（剩余）电流，当电流超过设定值（如100mA）时，快速切断电源，防止触电事故和设备损坏。
• 触电防护：作为间接接触保护装置，可与断路器、接触器等组合，提供人身触电安全保障。
• 接地故障保护：适用于TN、TT、IT等多种接地系统，覆盖发电厂、石油化工、交通运输等工业场景。

二、关键技术参数

1. 额定参数
   • 额定电流：100A（支持16A至800A多规格可选，如32A、40A、80A等）。
   • 动作电流：100mA（可调范围30~500mA，适应不同保护需求）。
   • 动作时间：0.3秒（快速型，另有延时型可选，用于分级保护）。
   • 工作电压：AC220V（兼容AC380V系统，适应性强）。
2. 结构与安装
   • 零序孔径：Φ45mm（匹配电缆直径，确保检测精度）。

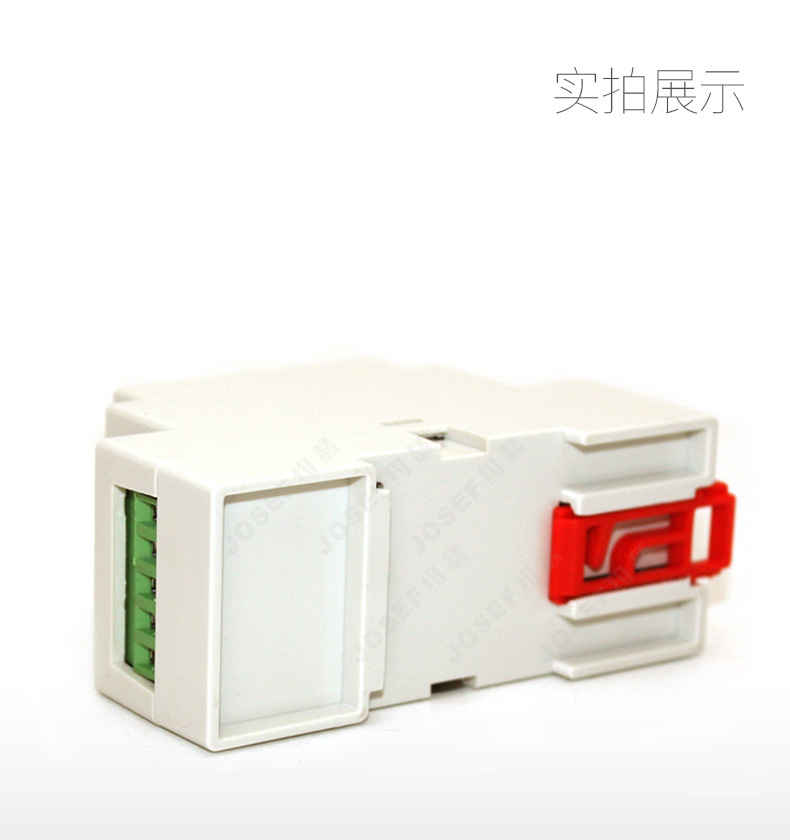

   • 安装方式：嵌入式安装（节省空间，适合柜内集成）。
   • 主机尺寸：88×36×60mm（紧凑设计，便于维护）。
3. 性能指标
   • 灵敏度：可检测50mA以上漏电电流，响应时间≤0.3秒。
   • 可靠性：采用优质材料和先进工艺，连续供电稳定，操作寿命长。
   • 环境适应性：工作海拔≤3000米，适应复杂工业环境。

三、设计特点与优势

1. 高安全性
   • 通过零序电流互感器实时监测线路电流平衡，异常时迅速触发脱扣机构，切断电源。
   • 配备试验按钮，可定期检测保护性能，确保设备可靠性。
2. 灵活性与兼容性
   • 动作电流值可调（如30mA、100mA、300mA等），满足不同场景需求。
   • 支持导轨式或面板式安装，与低压断路器、接触器等设备无缝组合。
3. 完善的保护功能
   • 具备漏电保护、触电保护、接地故障保护三重功能。
   • 可选配蜂鸣器、信号灯等声光指示器件，提升故障预警能力。
4. 品牌与品质保障
   • 主流品牌如JOSEF约瑟、林豪等提供产品，通过ISO认证，质量可靠。
   • 售后完善，支持定制化服务（如加工定制、技术咨询）。

DJ-ZB2 100mA 0.3s
DJ-ZB2-16A Φ25
DJ-ZB2-200A Φ45
DJ-ZB2-25A Φ25
DJ-ZB2-32A Φ25
DJ-ZB2-40A Φ25
DJ-ZB2-80A Φ25
DJ-ZBS2 DH-70L/0.66KV
DJ-ZB2 100A 100mA 0.3S AC220V  嵌入式安装 Φ45
DJ-ZB2 225A 100mA 0.3S AC220V   嵌入式安装 Φ100
DJ-ZB2 32A 100mA 0.3S AC220V  嵌入式安装 Φ45
DJ-ZB2 40A 100mA 0.3S AC220V  嵌入式安装 Φ45
DJ-ZB2 80A 100mA 0.3S AC220V  嵌入式安装 Φ45
DJ-ZB2 800A 100mA 0.3S AC220V   嵌入式安装 Φ150
DJ-ZB2 额定电流 125A 零序孔径 φ45
DJ-ZB2 额定电流 200A 零序孔径：φ45
DJ-ZB2 额定电流 32A 零序孔径：φ25
DJ-ZB2 额定电流 400A 零序孔径：φ100
DJ-ZB2 额定电流 40A 零序孔径：φ25
DJ-ZB2 额定电流 63A 零序孔径：φ25
DJ-ZB2 额定电流 800A 零序孔径：φ150
DJ-ZB1 (DH-30L) 30~500mA 0.1S,导轨式安装
DJ-ZBS2 50-500mA 0.2S
