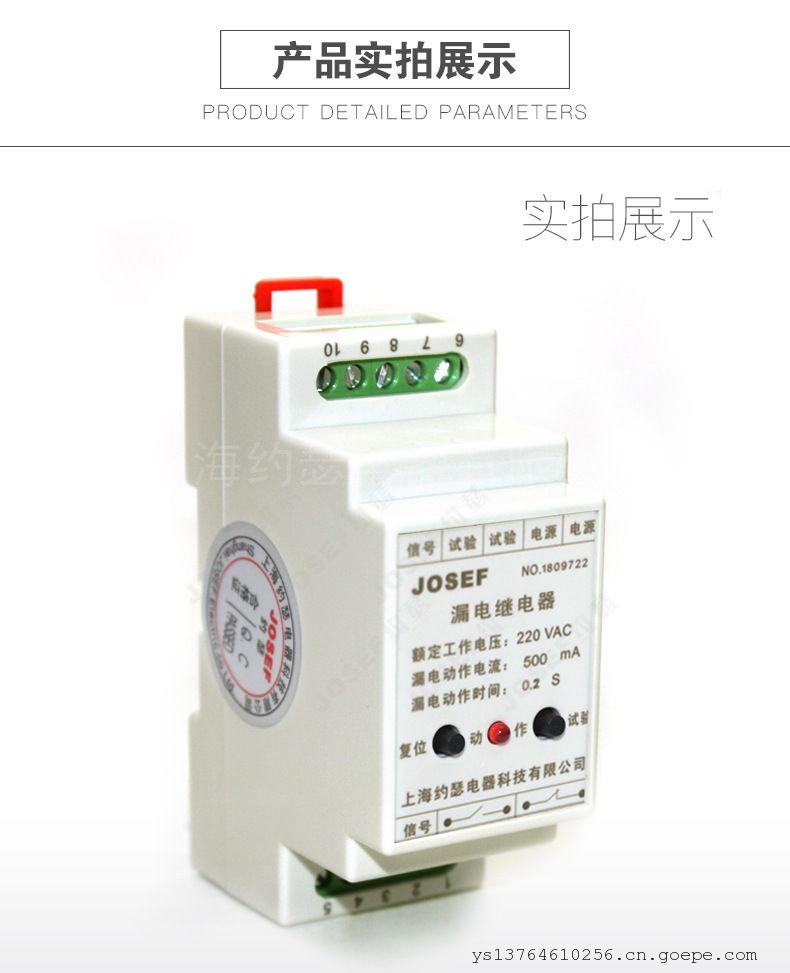

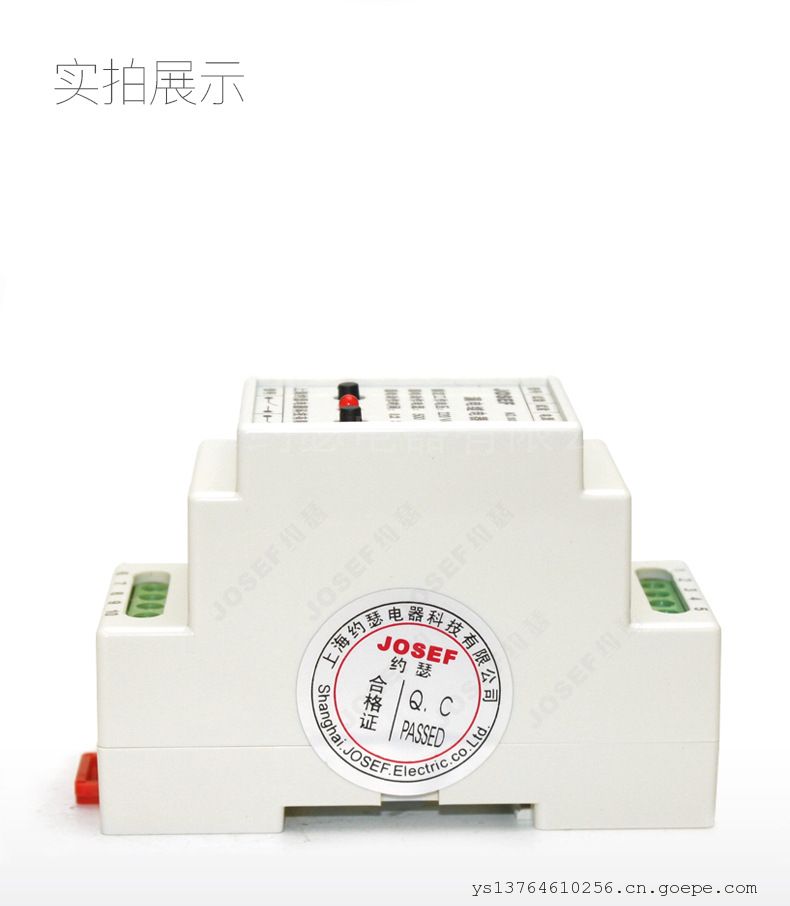

JOSEF约瑟 JOSEF约瑟 漏电继电器 接线方便可靠JD3-70/333

一、产品概述

JD3-70/333漏电继电器是一种电子式电流动作型保护装置，适用于交流电压至660V（部分型号支持1140V）、频率50Hz的TN、TT、IT系统。其核心功能是通过零序电流互感器检测漏电电流，当电流超过整定值时，触发继电器动作，切断故障电路，防止设备损坏、电气火灾或触电事故。该继电器支持导轨安装，操作简易，连续供电稳定，广泛应用于工业配电、建筑电气等领域。

二、核心参数

1. 动作电流
   • 范围：30~300mA或50~500mA分挡可调，用户可根据负载需求灵活设置。
   • 灵敏度：低至0.05A（50mA），可快速响应人体触电信号，提供间接接触保护。
2. 动作时间
   • 快速型：≤0.1秒，适用于潮湿环境或对人身安全要求高的场景（如浴室、厨房）。
   • 延时型：0.1S、0.2S、0.5S可选，支持分级保护，避免多级保护同时跳闸。
3. 触点配置
   • 1常开（NO）+1常闭（NC），触点容量250V/3A（交流）或250V/50W（直流有感负荷），可控制断路器或接触器分断主电路。
4. 互感器孔径
   • 提供25mm、45mm、100mm、150mm、200mm或方形非标规格，兼容不同截面电缆。
5. 环境适应性
   • 温度：-15℃~+55℃（部分型号支持-25℃~+70℃）。
   • 湿度：≤90%RH（无凝露）。
   • 海拔：≤2500米。
   • 抗干扰：电子式设计，减少电磁干扰对动作稳定性的影响。

三、技术特性

1. 工作原理
   • 零序电流检测：主线路无漏电时，三相电流矢量和为零；漏电或触电时，矢量和不为零，互感器感应不平衡电流并输出信号。
   • 信号处理：电子线路对信号放大、比较，当漏电流超过整定值时，驱动可控硅导通，触发继电器动作。
   • 保护执行：通过触点控制断路器或接触器断开，切除故障线路。
2. 分级保护
   • 支持快速型与延时型配合，实现干线与支线的选择性保护，避免越级跳闸。
3. 报警功能
   • 可配备蜂鸣器、信号灯等声光器件，组成漏电报警装置，提前预警潜在故障。
4. 试验回路
   • 内置试验按钮和电阻，手动模拟漏电信号，验证功能可靠性。

四、应用场景

1. 工业配电系统
   • 保护电机、机床等设备，防止因接地故障引发的设备损坏或火灾。
   • 示例：在化工生产线中，通过延时型设置避免短暂漏电导致全线停机。
2. 建筑电气安全
   • 用于住宅、商业建筑的配电箱，提供触电保护和火灾预防。
   • 示例：在浴室配电回路中，设置快速型（≤0.1秒）动作，确保人身安全。
3. 数据中心与基础设施
   • 保护服务器、UPS等关键设备，避免漏电导致的数据丢失或服务中断。

JD3-45 300mA 0.25s 导轨安装  JD3-25 300mA 0.25s 导轨安装
JD3-40 Φ40   JD3-70 Φ70
JD3-40/23\AC220V\0.05-0.5A  JD3-70/23\AC220V\0.05-0.5A
JD3-200F 300mA   JD38-250A 30mA~9.99A 配零序互感器孔径100mm
JD38-630A 30mA~9.99A 配零序互感器孔径100mm  JD3-40/13
JD3-40/133  JD3-40/134
JD3-40/233  JD3-40/234
JD3-40/33   JD3-40/333
JD3-40/334  JD3-40/43
JD3-40/433  JD3-40/434
JD3-70/13  JD3-70/133
JD3-70/134  JD3-70/233
JD3-70/234  JD3-70/33
JD3-70/333  JD3-70/334
JD3-70/43  JD3-70/433
JD3-100/43  JD3-100/433
