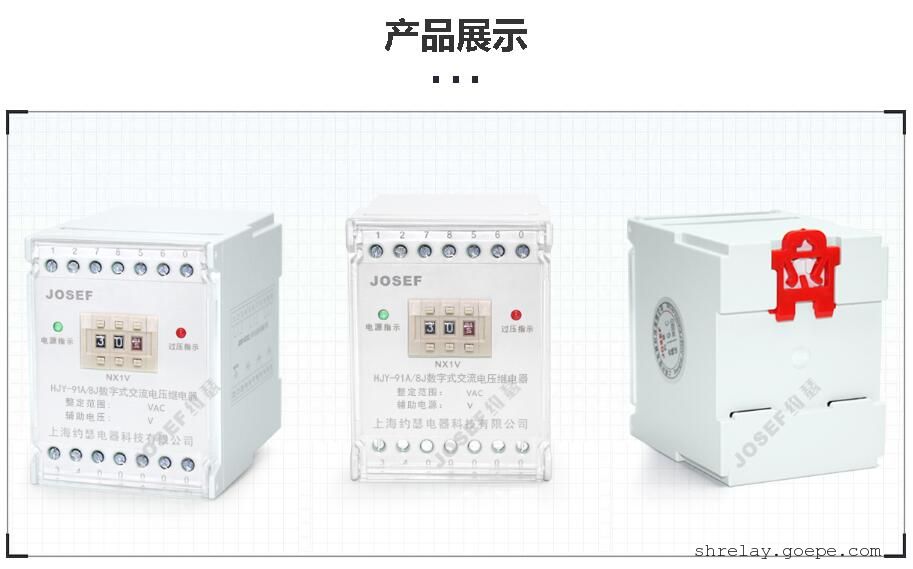

JOSEF约瑟 JOSEF约瑟 电压继电器 工作电源AC/DC220VHJY-931B/YJ

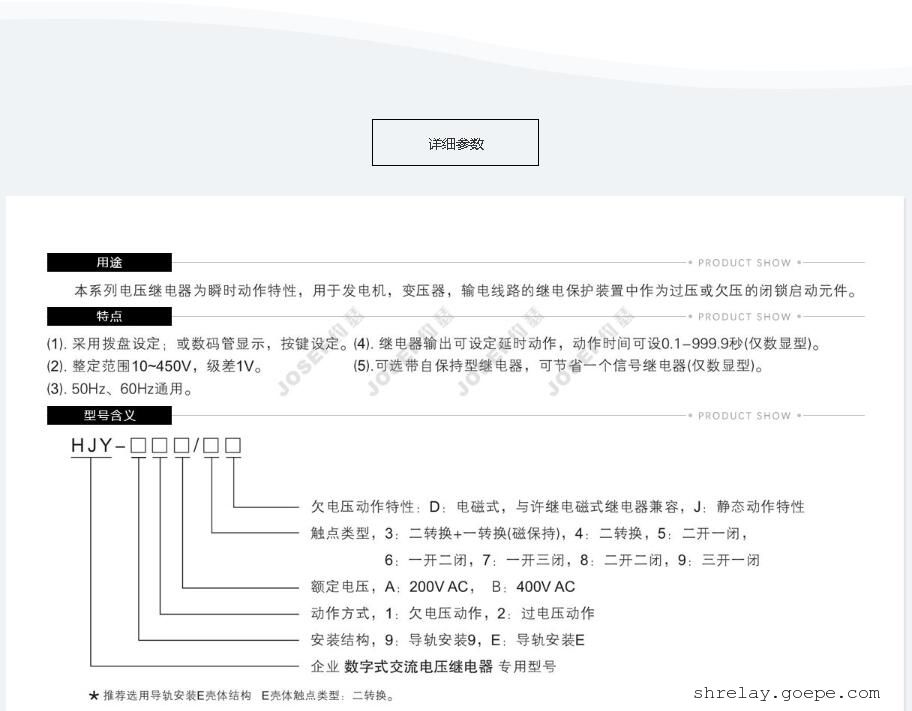

一、产品核心功能与定位

HJY-931B/YJ是一款数字式交流三相电压继电器，主要用于电力系统中对电压的实时监测与保护。其核心功能包括：

• 过压/欠压保护：当输入电压超过或低于预设整定值时，继电器动作，触发保护逻辑（如切断电路或发出警报）。
• 三相电压监测：可同时监测三相电压，适用于三相平衡或不平衡系统。
• 闭锁启动元件：在继电保护装置中，作为过压保护的闭锁环节，防止误动作。

二、技术特性与性能优势

1. 宽范围电源输入
   • 支持AC/DC220V工作电源，适应交直流混合系统，降低电源适配成本。
   • 辅助电源范围85~260V交直流通用，兼容性强，满足不同场景需求。
2. 高精度电压整定

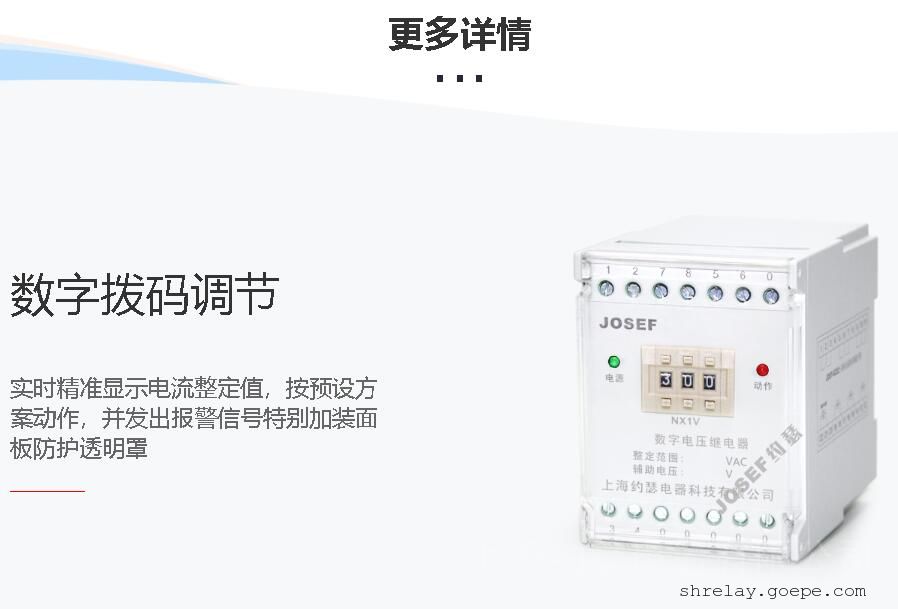

   • 整定范围10~450VAC，级差1V，可通过拨盘精确设定动作电压值。
   • 返回系数：过压保护返回系数0.92~0.97，欠压保护返回系数1.05~1.1，确保动作可靠性。
3. 快速响应与延时控制
   • 动作时间：过压继电器三相电压从1.1倍整定电压突降至0.5倍时，返回时间≤30ms；欠压继电器三相电压从0.9倍突升至1.5倍时，返回时间≤25ms。
   • 延时范围：0~99.9秒可调，适应不同保护逻辑需求。
4. 高可靠性设计
   • 触点容量：长期接通5A，可断开250VDC（τ=5ms，50W直流有感负载）或250VAC（COSΦ=0.4，250VA交流负载）。
   • 绝缘电阻：外壳与带电端子间≥300MΩ（500V兆欧表），介质强度：承受2kV（50Hz）试验电压1分钟无击穿。
5. 环境适应性
   • 工作温度范围-15℃~55℃，适应恶劣工业环境。
   • 抗干扰能力强：周围磁场强度<0.5mT，无导电气体及腐蚀性气体。

三、典型应用场景

1. 发电厂与变电站
   • 监测发电机出口电压，防止过压损坏设备。
   • 作为变压器保护装置的闭锁元件，避免误跳闸。
2. 工业自动化
   • 在三相电机控制回路中，监测电源电压稳定性，防止欠压导致电机烧毁。
   • 配合PLC或DCS系统，实现电压异常时的自动停机保护。
3. 轨道交通
   • 地铁、轻轨信号系统电源回路监测，确保供电可靠性。
