JOSEF约瑟 JOSEF约瑟 漏电继电器 重量轻，可靠LLJ-45F

一、产品定位与核心功能

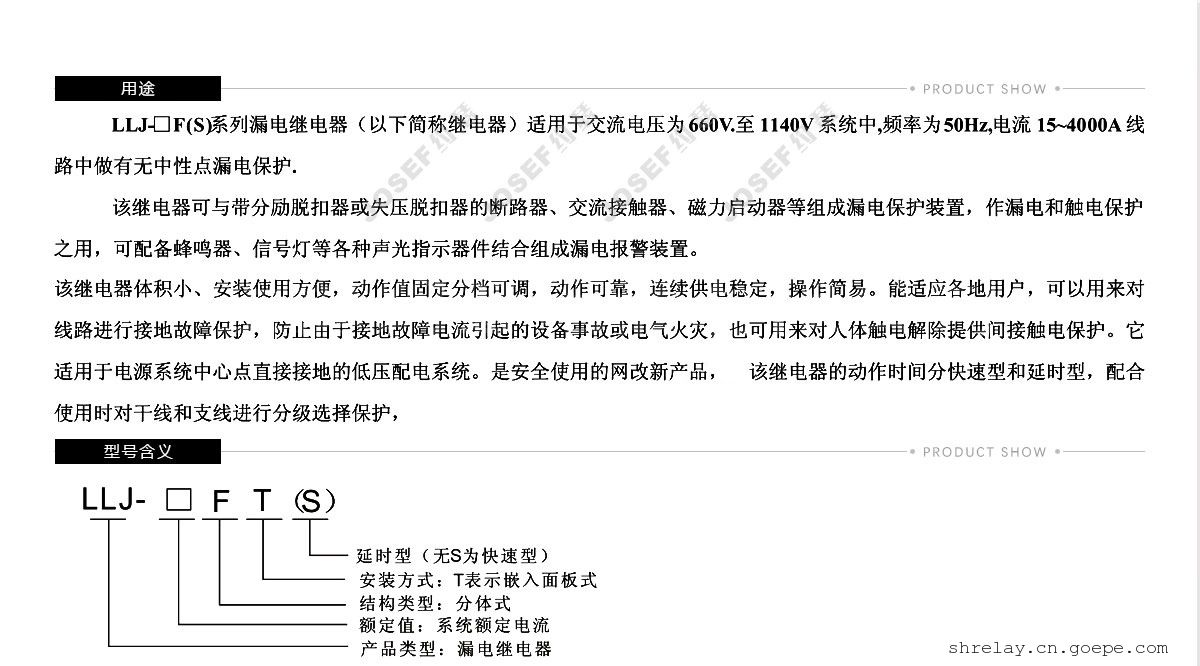

LLJ-45F是JOSEF约瑟品牌推出的漏电继电器，属于LLJ-F系列，专为低压配电系统设计。其核心功能是通过检测漏电电流，保护设备和人身安全，防止因漏电引发的火灾或触电事故。适用于交流额定频率50Hz、额定电压660V及以下、额定电流15-4000A的电力系统，可与断路器、接触器等组成漏电保护装置，实现以下功能：

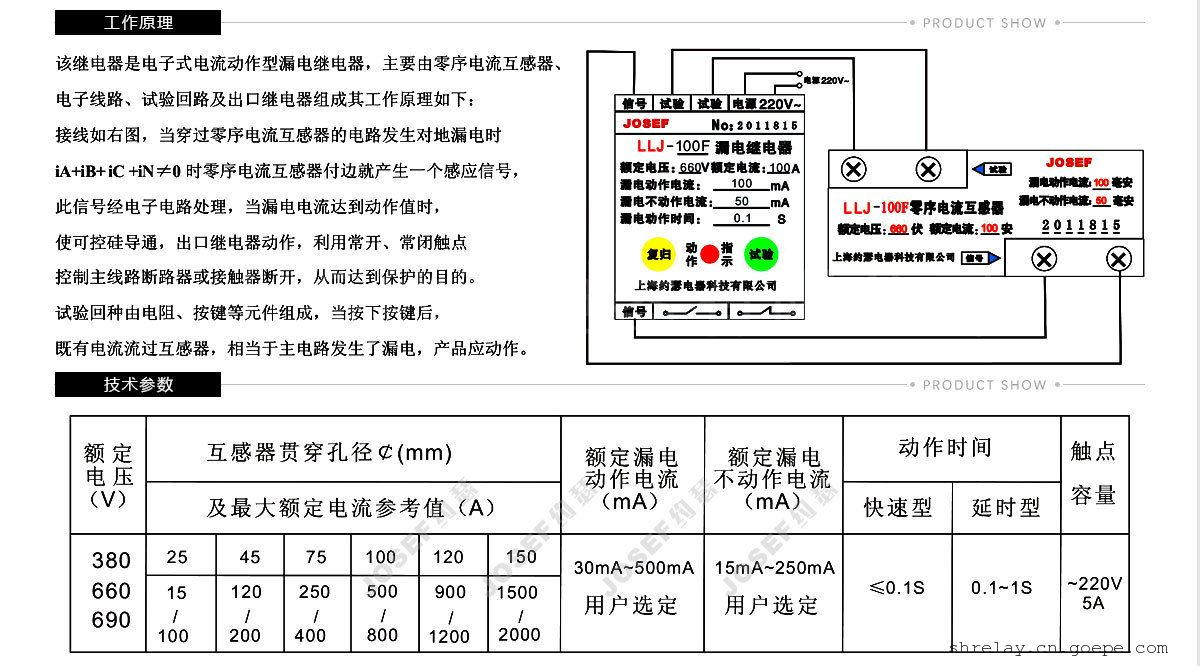

1. 漏电保护：当线路对地漏电时，三相电流矢量和不为零，互感器产生感应信号，经电子线路放大处理。若漏电电流超过整定值（如100mA），继电器动作，切断主电源。
2. 触电保护：快速切断漏电线路，降低人体触电风险。
3. 报警功能：可配备蜂鸣器、信号灯等声光器件，组成漏电报警装置，便于及时排查故障。

二、关键技术参数

1. 额定参数：
   • 额定电压：AC220V（支持AC380V双电压范围，适应不同配电系统需求）。
   • 额定电流：500A，覆盖低压配电系统常见负载需求。
   • 漏电动作电流：50-500mA线性可调，支持多档选择（如30mA、100mA、300mA等），满足不同场景灵敏度要求。
   • 动作时间：快速型（≤0.1秒）与延时型（0.1-2秒）双模式，支持分级保护策略。快速型用于末端保护（如插座回路），直接切断故障；延时型用于上级保护（如配电箱总开关），避免越级跳闸。
2. 结构与安装：

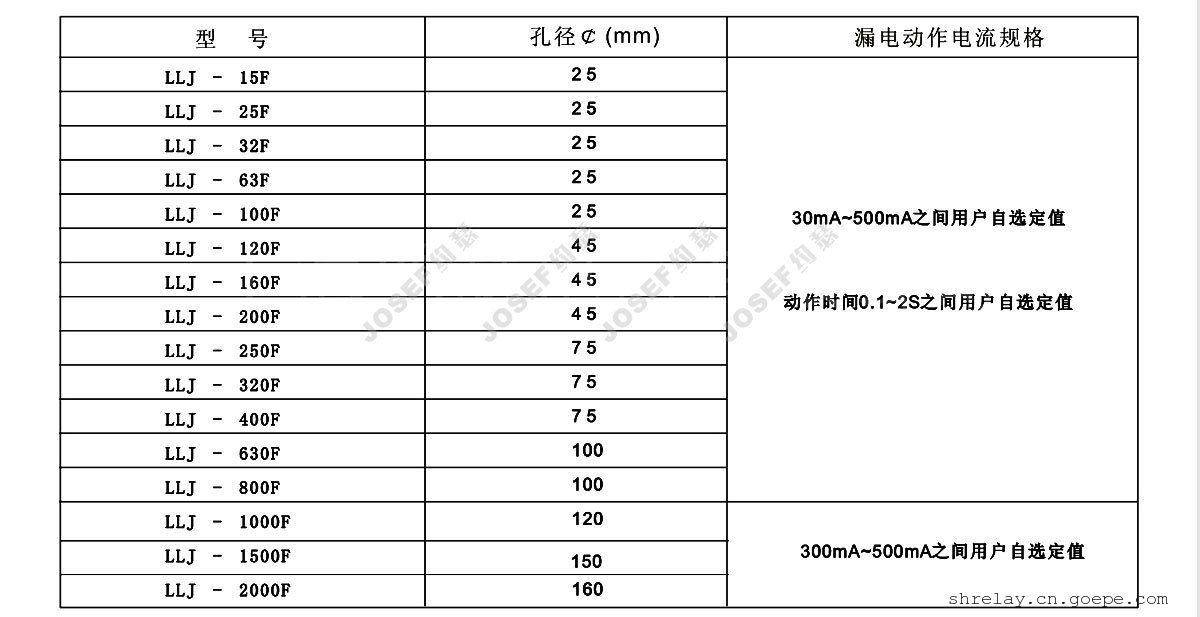

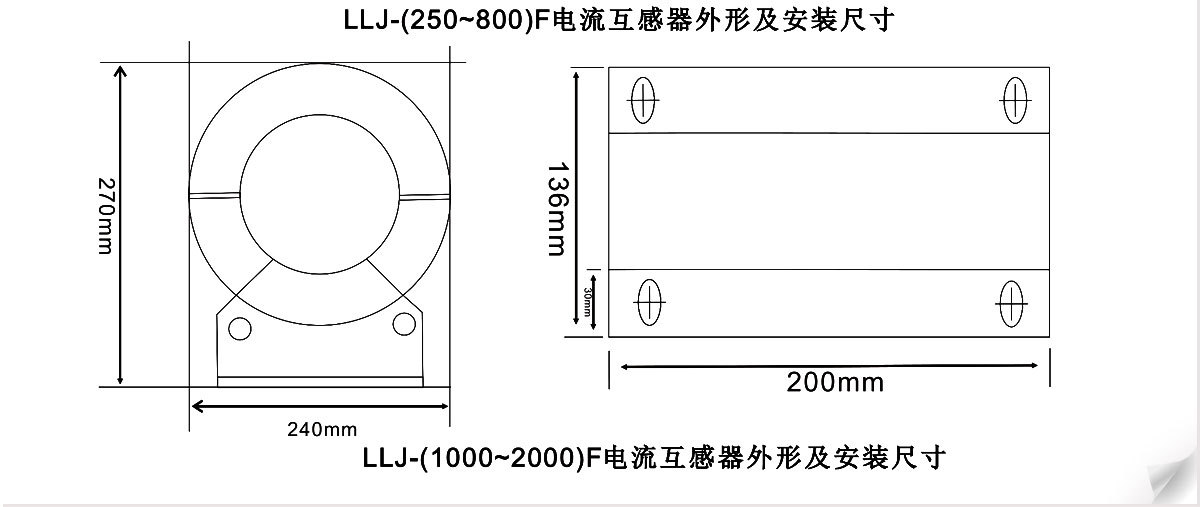

   • 互感器孔径：标配Φ45mm，适配中小截面电缆（如16mm²-35mm²导线）。

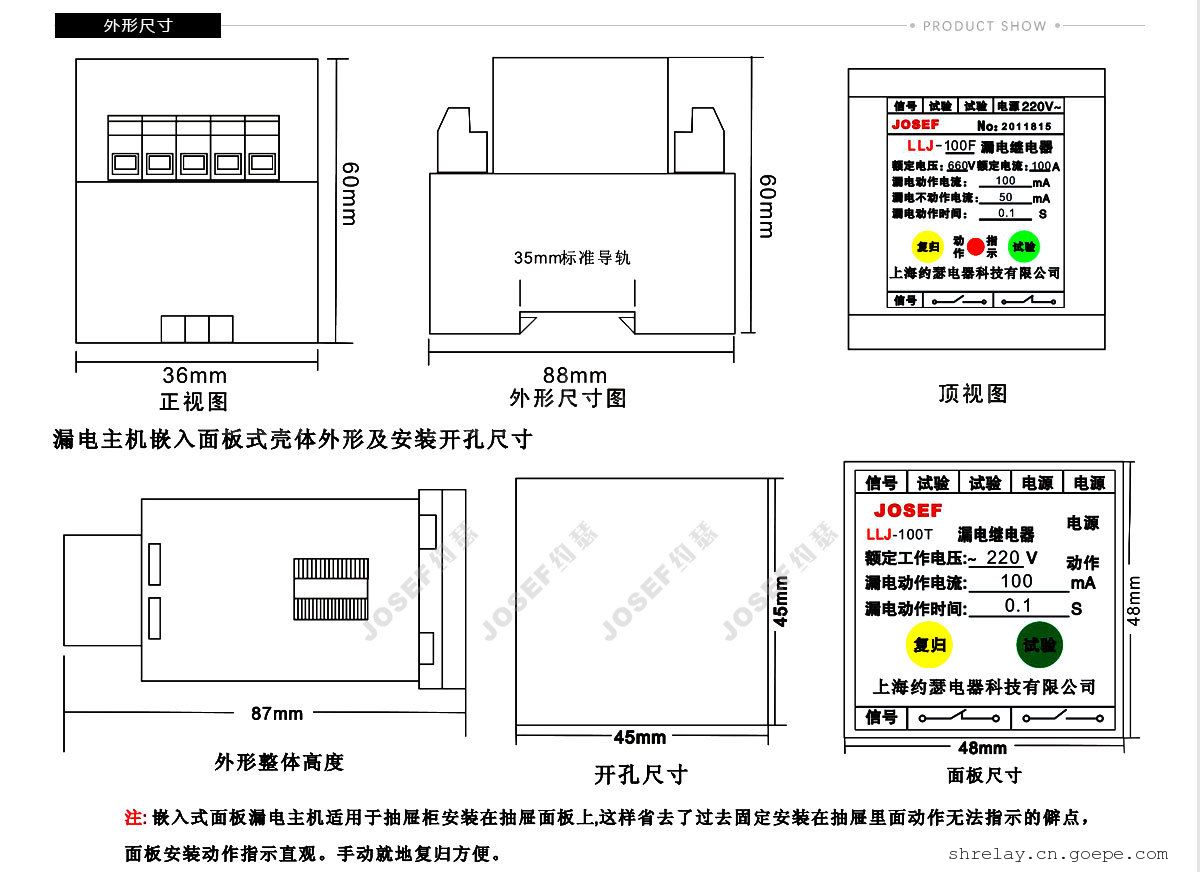

   • 安装方式：35mm标准导轨安装，兼容主流配电柜布局。
   • 防护等级：绝缘性能符合3C标准，3C额定电压范围36V以下，确保低压环境安全使用。
3. 环境适应性：
   • 工作温度范围：-10℃~50℃，适用于潮湿、多尘或工业环境。
   • 抗干扰能力：符合IEC 61000-4-6标准，抗射频场传导干扰等级3。

三、产品优势与应用场景

1. 核心优势：
   • 高精度动作：动作准确度较IEC60947-2标准提高60%，减少误动作。
   • 频率滤波技术：防止高频泄露电流引起的误触发，提升系统稳定性。
   • 体积小、安装方便：采用标准导轨安装，节省配电柜空间。
   • 多场景适配：支持低压配电系统、工业控制、建筑电气等领域。
2. 典型应用场景：
   • 工业控制系统：保护电机、泵、压缩机等设备，防止漏电引发停机或事故。
   • 建筑配电：用于商场、医院、学校等场所的配电箱，保障人员安全。
   • 特殊环境：针对潮湿、多尘或易燃易爆环境，提供可靠的漏电保护。
