约瑟 约瑟 零序电流继电器 整定范围0.2-6A 电压DC110VHJLL-E6/A

一、核心参数与功能

1. 额定电流与整定范围：
   • 额定电流：5A，适用于中低压电力系统的零序电流监测。
   • 整定范围：0.2-6A（级差0.01A），通过3位拔盘整定，操作直观方便，可满足不同系统的保护需求。
2. 电压等级：
   • 辅助电源：DC110V，适用于直流控制回路，如变电站直流屏供电系统。
3. 动作特性：
   • 动作时间：施加1.1倍整定电流时，动作时间小于35ms；施加2倍整定电流时，动作时间小于30ms，快速切除故障，减少设备损坏风险。
   • 返回时间：从1.1倍整定电流下降到0.5倍整定电流时，返回时间小于30ms，确保动作的可靠性和稳定性。
   • 返回系数：0.9~0.95，避免误动作。
4. 精度与稳定性：
   • 定值误差：不大于2%，同一继电器在同一整定电流下，动作一致性不大于1%，确保保护定值的准确性。
   • 功耗：小于5W，节能高效，降低系统运行成本。

二、触点与绝缘性能

1. 触点容量：
   • 可长期接通5A，可断开250VDC（τ=5ms，50W直流有感负载）或250VAC（COSΦ=0.4，250VA交流负载），满足不同负载的切换需求。
2. 绝缘电阻：
   • 继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ，确保电气隔离安全。
3. 介质强度：
   • 能承受2kV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象，适应恶劣电气环境。

三、环境适应性与安装

1. 环境温度：
   • 工作温度：-15℃～55℃（存储温度：-25℃～+70℃），适应高低温环境。
2. 相对湿度：
   • 不大于90%，适用于潮湿地区。
3. 海拔高度：
   • 不大于2500米，满足高原地区使用需求。
4. 周围磁场强度：
   • 小于0.5mT，避免外部磁场干扰。

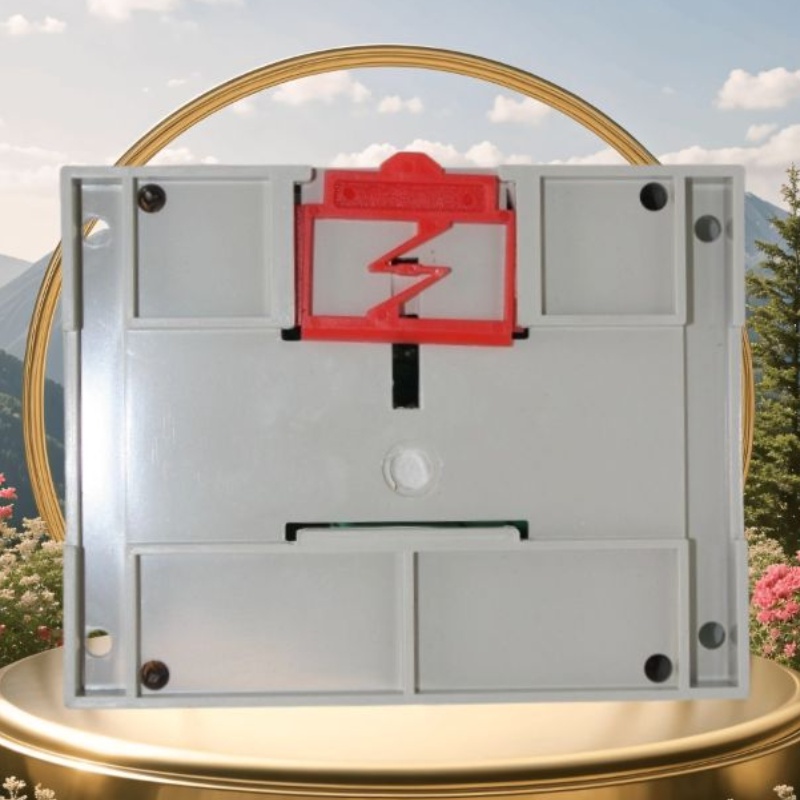

5. 安装方式：
   • 导轨安装：支持35mm标准导轨，结构紧凑，安装方便，兼容各类开关柜。
   • 面板嵌入式：可选安装方式，适应不同柜体设计。

四、应用场景

1. 发电机保护：
   • 监测发电机的零序电流，防止接地故障，保护发电机绝缘。
2. 变压器保护：
   • 检测变压器的零序电流，避免绝缘损坏，确保变压器安全运行。
3. 输电线路保护：
   • 用于输电线路的接地故障检测，快速切除故障，减少停电范围。

五、选型与使用注意事项

1. 选型依据：
   • 根据系统额定电流选择额定电流（如5A）。
   • 根据保护需求选择整定范围（如0.2-6A）。
   • 根据控制回路电压选择辅助电源（如DC110V）。
2. 安装与维护：
   • 安装环境：避免强振动、腐蚀性气体，周围磁场强度小于0.5mT。
   • 接线要求：按产品说明书接线图正确接线，确保触点容量匹配负载需求。
   • 定期检查：用兆欧表测量绝缘电阻，确认无老化或漏电现象。
3. 安全规范：
   • 操作电压不超过额定值的120%，防止线圈烧毁。
   • 触点并联使用时，需确认负载类型（阻性负载可并联，感性负载需独立控制）。
