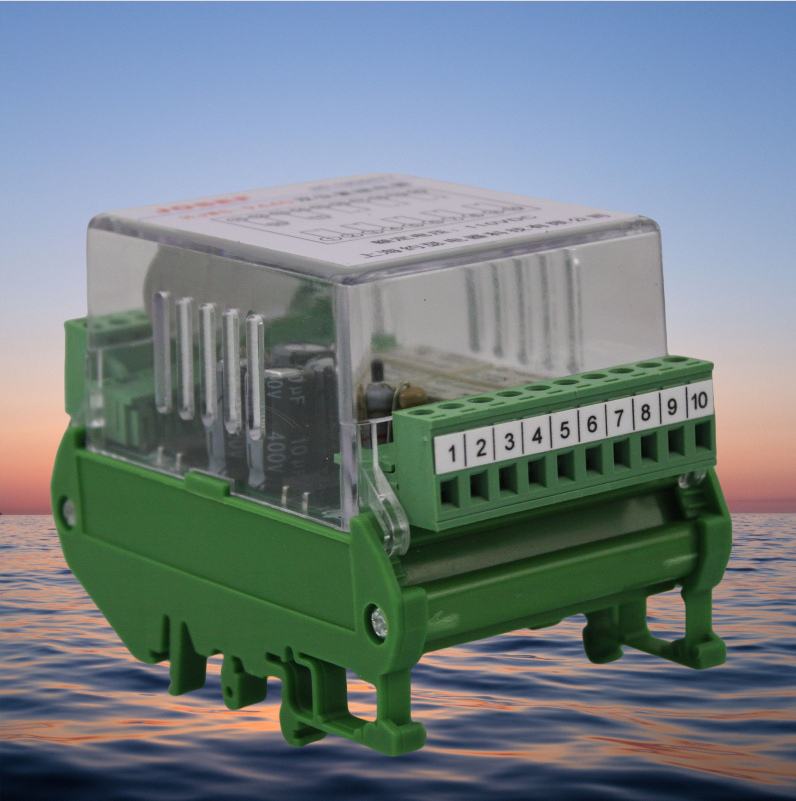

JOSEF约瑟 JOSEF约瑟 双位置继电器 DC220VST4L2

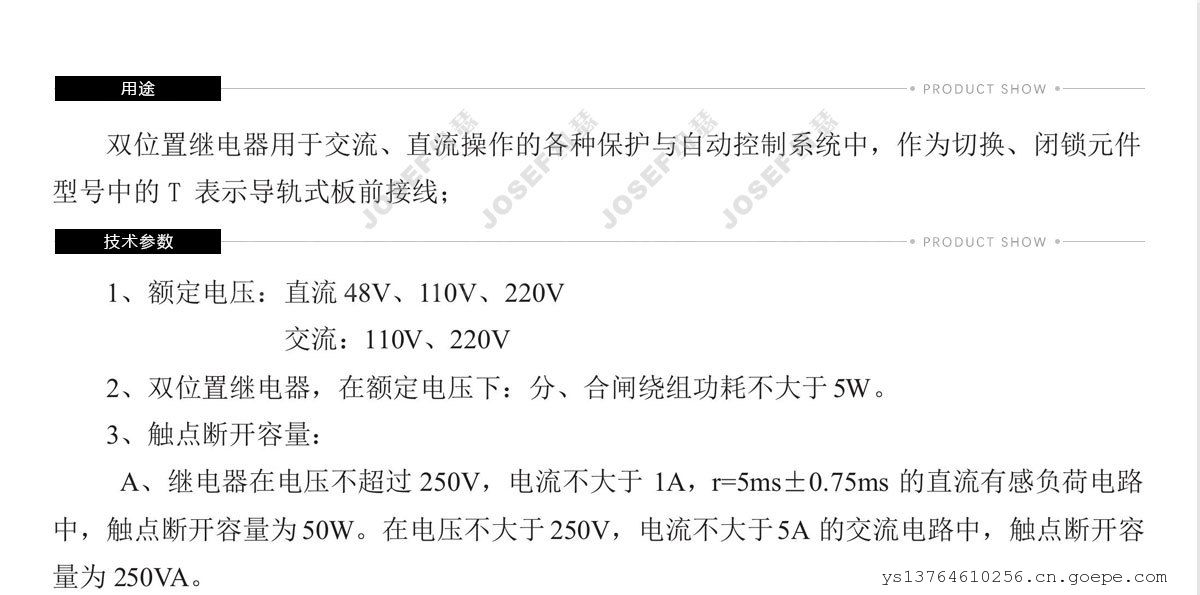

技术参数

• 额定电压：DC220V
• 额定电流：一般为5A或8A。
• 触点负载：触点载流容量可达8A，断弧容量60W（220VDC）；2000VA。
• 动作时间：≤30mS
• 返回时间：≤4ms
• 动作电压：在55%~70%Un范围内可靠动作。
• 绝缘电阻：线圈和接点之间、线圈与外壳之间以及接点与外壳之间用开路电压500V的兆欧表测量，绝缘电阻不小于20MΩ或300MΩ。
• 介质强度：能承受频率为50Hz、工频2KV（有效值）的电压历时1分钟不击穿、无闪络。
• 功耗：≤5W

工作原理

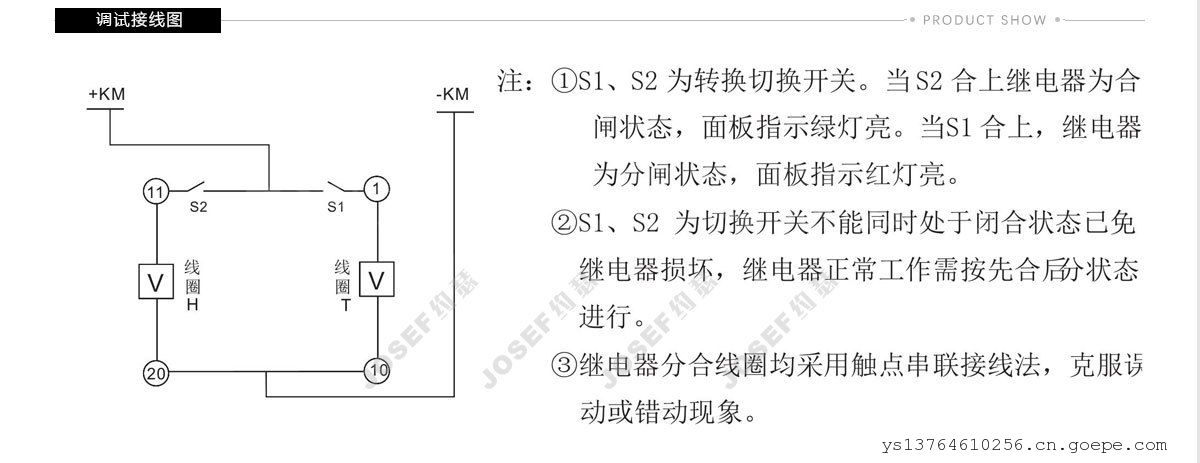

双位置继电器具有两个稳定的工作状态（初始状态和激励状态）。当线圈A得电后，继电器触点动作，即使线圈A失电，触点也不返回；当线圈B得电后，继电器触点返回，即使线圈B失电，触点也不会再动作。这种特性使得双位置继电器在需要保持状态的电路中非常有用。

安装方式

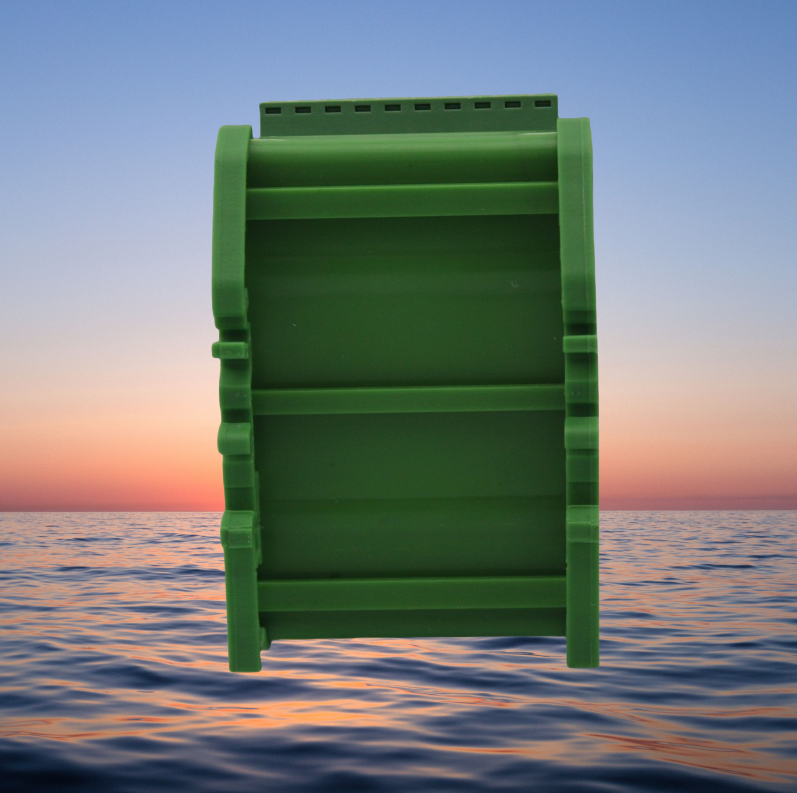

• 导轨安装：产品采用国际流行的轨道安装方式，便于安装和拆卸。
• 板前或板后接线：部分产品支持板前或板后接线方式，满足不同的安装需求。

使用条件

• 环境温度：通常要求在-10℃~50℃范围内。
• 工作电压：不大于120%额定电压。
• 工作位置：任意。
• 周围磁场强度：小于0.5mT。
• 防护要求：不得有雨水和雪，有防雾、防尘、防风沙设施。
