JOSEF约瑟 JOSEF约瑟 漏电继电器 维护简单JD3系列

应用范围：该系列继电器适用于交流电压660V至1140V、频率50Hz的系统中，电流范围为15至4000A的线路，用于漏电保护。

保护功能：

• 漏电保护：通过零序电流互感器检测超过整定值的零序（剩余）漏电电流，与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，提供漏电和触电保护。
• 报警功能：可配备蜂鸣器、信号灯等声光器件，组成漏电报警装置。

产品特点：

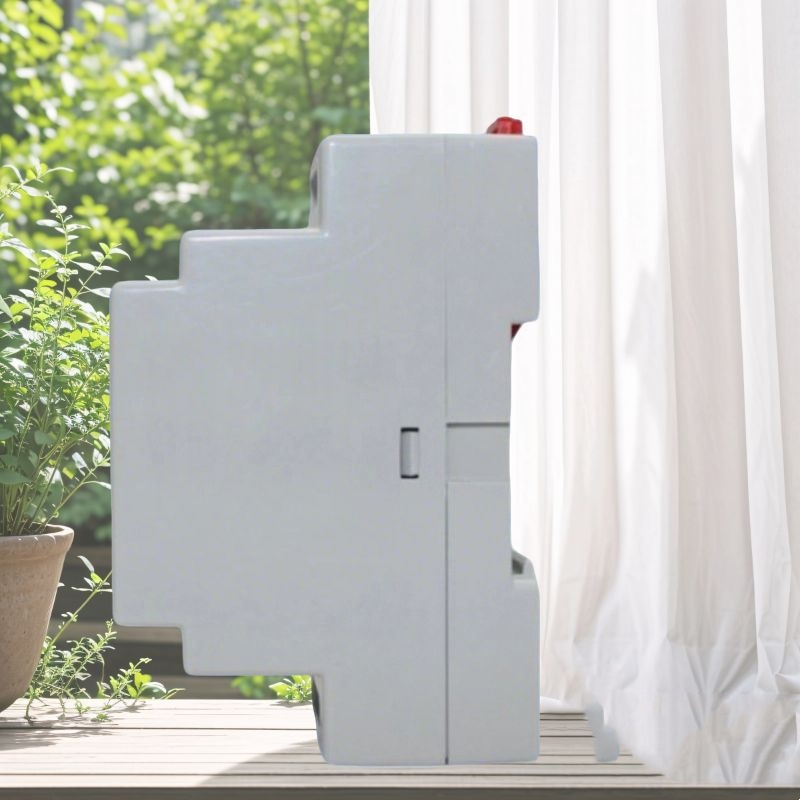

• 体积小，安装方便：采用导轨或嵌入式面板安装方式，便于安装和维护。
• 动作可靠，连续供电稳定：动作值固定或分档可调，操作简易。
• 适应性强：适用于电源系统中心点直接接地或不直接接地的高、低压配电系统，也可用于煤矿井下无中性点接地配电系统。

技术参数：

• 动作电流：可调范围为30至300mA或50至500mA。
• 动作时间：
  • 快速型：动作时间小于0.1秒。
  • 延时型：动作时间可选0.1秒、0.2秒、0.5秒。
• 额定剩余不动作电流：为动作电流的50%。
• 复归方式：手动复归。
• 互感器孔径：提供多种圆形和方形孔径选择，如25mm、45mm、100mm、150mm、200mm等。
• 功耗：不大于5W。
• 绝缘性能：
  • 绝缘电阻：外壳与外露带电端子之间，用500V兆欧表测量，不小于10MΩ。
  • 绝缘耐压：外壳与外露带电端子之间能承受2kV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。

环境适应性：

• 环境温度：-15℃至55℃。
• 工作电压：不大于120%额定电压。
• 工作位置：任意。
• 周围磁场强度：小于0.5mT。
• 环境相对湿度：不大于90%。
• 大气压力：80至110kPa。
• 海拔高度：不大于2500米。

工作原理：

• 检测漏电：当主线路上有漏电或人触电时，零序互感器感应到一个不平衡的电流矢量和信号。
• 信号处理：信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通，触发继电器动作。
• 控制断路器：利用继电器的常开、常闭触点控制主线路断路器或接触器断开，切除故障线路，达到保护目的。
• 试验回路：由电阻和按钮组成，按下试验按钮，模拟漏电电流，指示灯亮，出口继电器应能动作；按下复归按钮，灯灭，出口继电器返回。
