一、基本特性

1. 型号与分类：
   • DPR-35是DPR系列双位置继电器中的一种型号。
   • 该系列继电器包括多种型号，每种型号又分为电压型、电流型和电流、电压型。
2. 工作原理：
   • 继电器由矩形脉冲激磁，永磁钢保持，确保在断电后仍能保持当前状态。
   • 继电器为双绕组设计，可为电压型或电流型，根据实际需求选择。
3. 位置指示：
   • 具有灯光信号指示位置状态，便于直观判断继电器的当前位置。

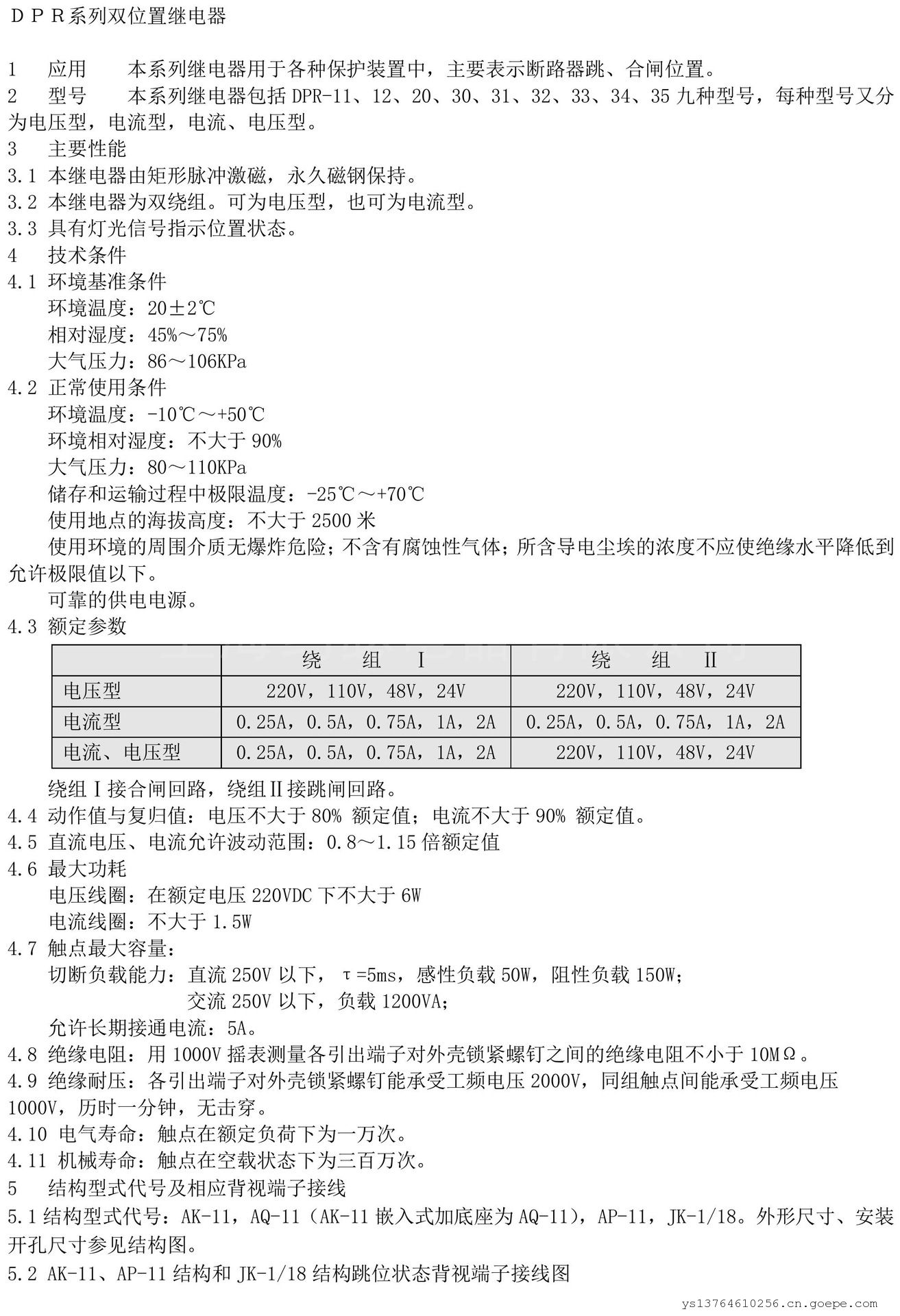

二、技术参数

1. 额定电压：
   • DPR-35 DC110V表示该继电器的额定电压为直流110V。
2. 动作值与复归值：
   • 电压不大于80%额定值，电流不大于90%额定值时，继电器能够可靠动作或复归。
3. 功耗：
   • 在额定电压下，功耗较小，具体数值可能因型号和配置而异，但一般不超过几瓦。
4. 触点容量：
   • 触点容量较大，能够切断一定负载能力，如直流250V以下、t=5ms时的感性负载50W和阻性负载150W。
   • 允许长期接通电流一般为5A。
5. 绝缘性能：
   • 绝缘电阻不小于10MΩ（使用1000V摇表测量）。
   • 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，历时一分钟无击穿。
6. 电气寿命与机械寿命：
   • 电气寿命：触点在额定负荷下可达一万次。
   • 机械寿命：触点在空载状态下可达三百万次。

三、应用与安装

1. 应用场景：
   • 主要用于各种保护装置中，表示断路器的跳、合闸位置。
   • 适用于电力系统、工业自动化、轨道交通等领域。
2. 安装方式：
   • 采用导轨安装方式，便于固定和拆卸。
   • 安装时应确保继电器螺丝紧固件无松动，且使用场合的电气回路电压或电流与继电器参数相符合。

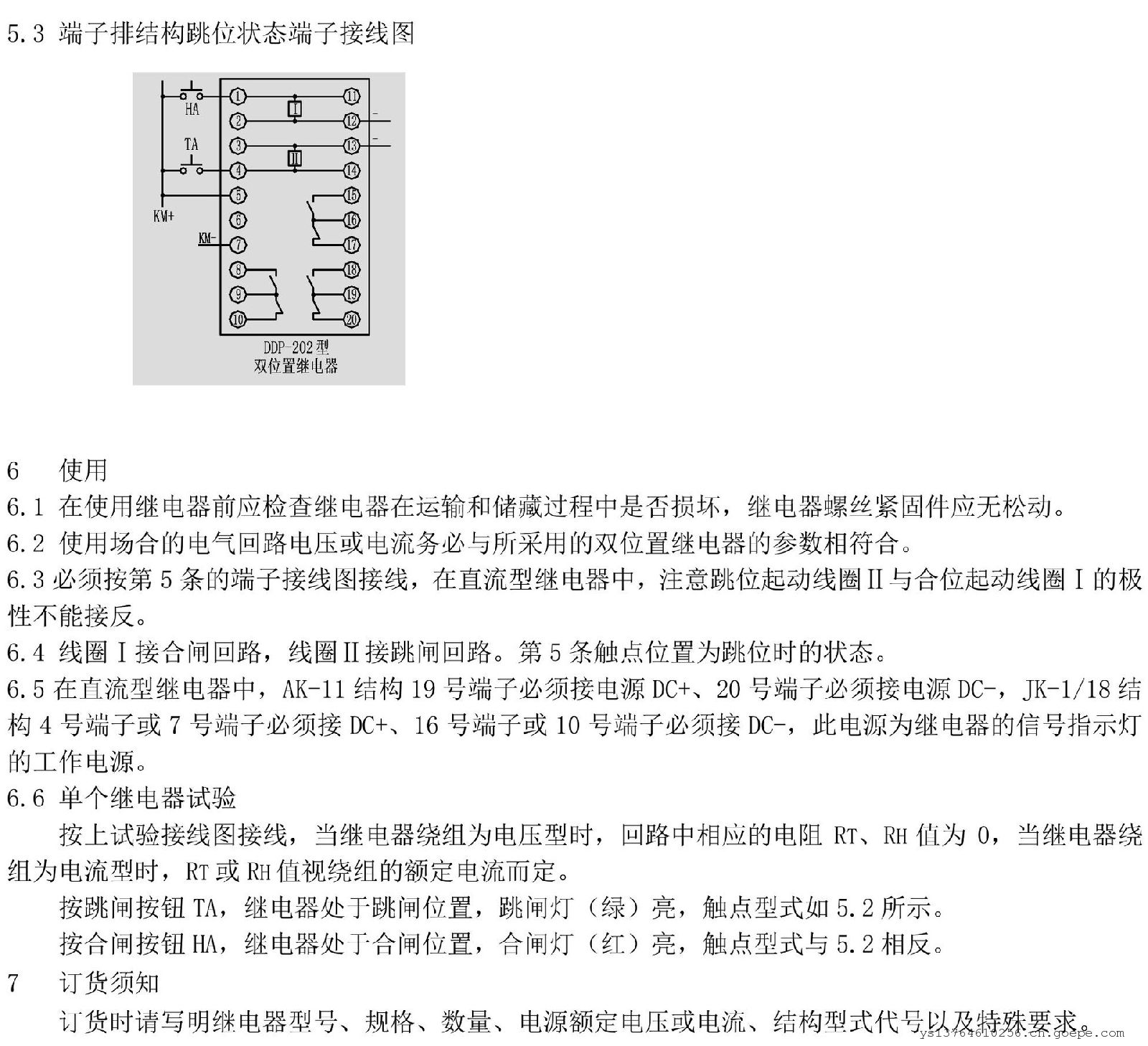

四、使用与维护

1. 使用注意事项：
   • 在使用前应检查继电器在运输和储藏过程中是否损坏。

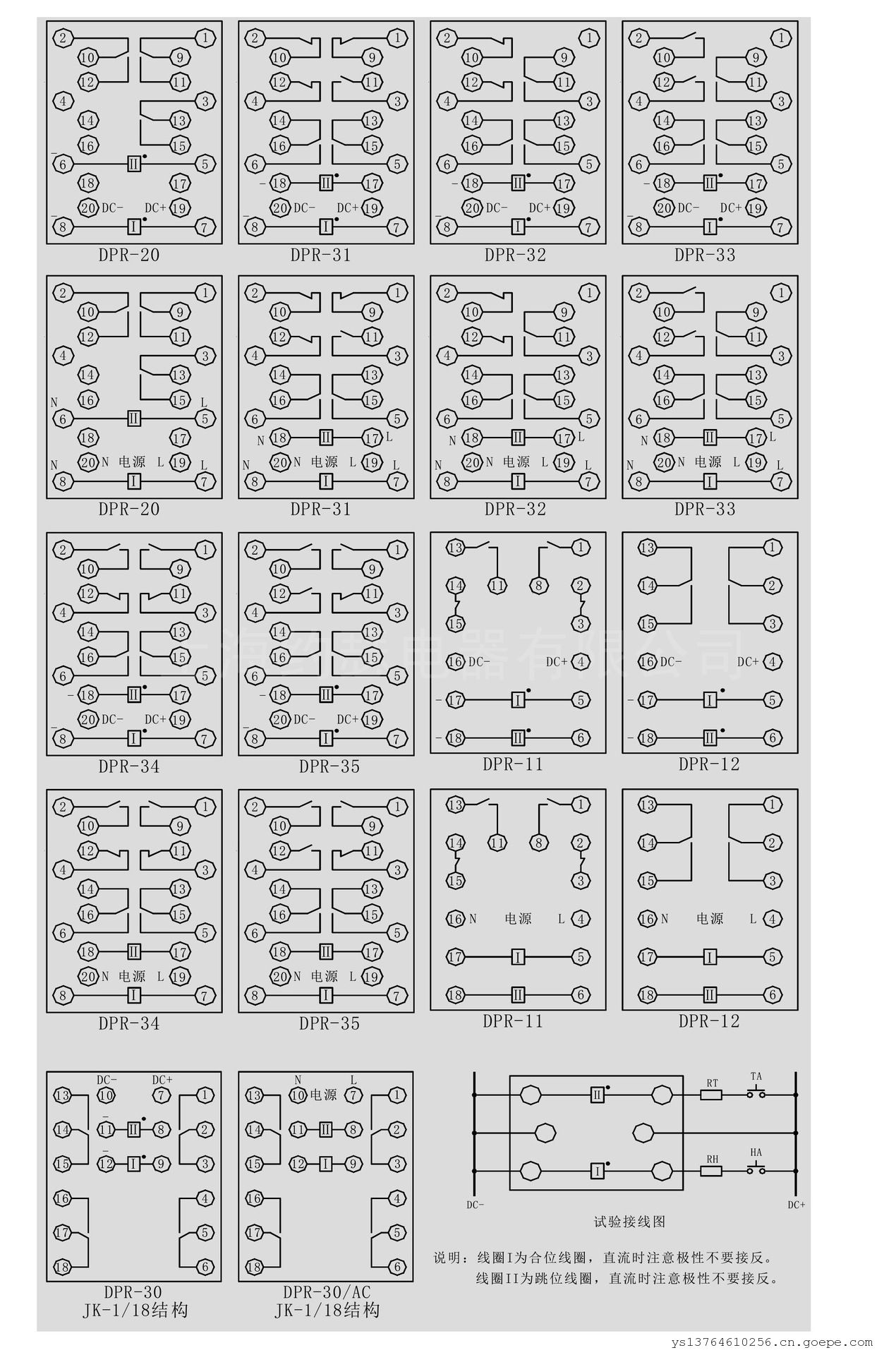

   • 必须按端子接线图接线，注意跳位起动线圈II与合位起动线圈I的极性不能接反。
   • 线圈I接合闸回路，线圈II接跳闸回路。
2. 维护与检查：
   • 定期检查继电器的接线紧固性、外观完整性及功能测试。
   • 如发现继电器异常或故障，应及时更换或维修。
