JOSEF约瑟 JOSEF约瑟 漏电继电器 延时宽，耐磨RLJ-32F

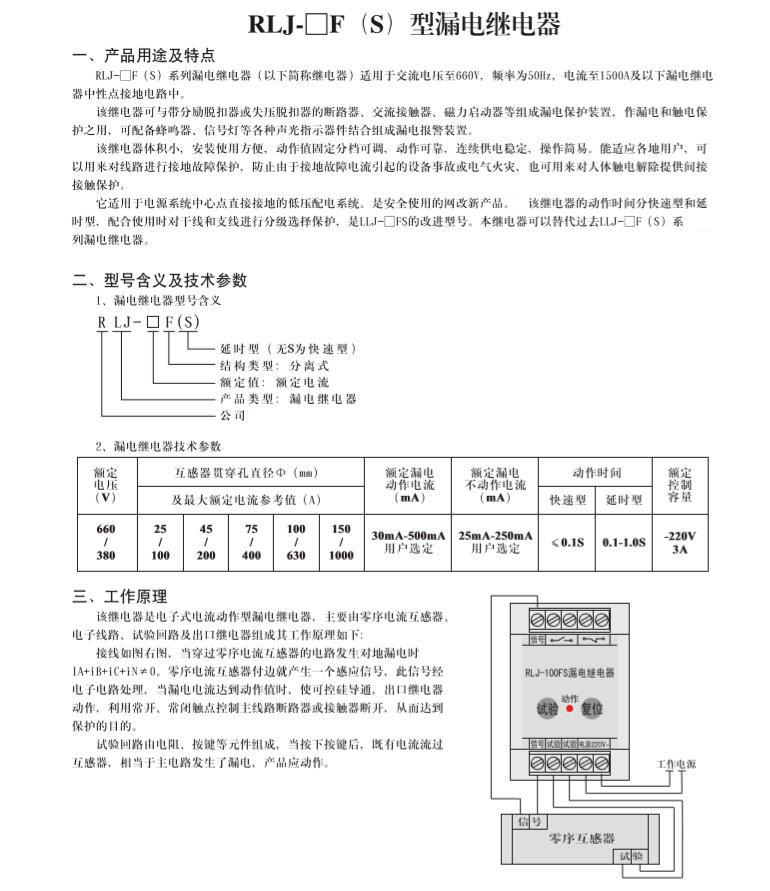

一、基本参数

• 额定电压：通常为220V，适用于交流电压至660V，频率为50Hz的电路。
• 额定电流：部分型号可能标注额定电流为800A，但RLJ-32F作为漏电继电器，其核心参数更侧重于漏电动作电流和动作时间，而非直接承载的额定电流。实际使用时，需根据负载电流选择合适的断路器或接触器与之配合。
• 动作电流：30~500mA可调，用户可根据实际需求调整漏电动作电流值。
• 动作时间：分快速型和延时型，快速型动作时间小于0.1S，延时型动作时间有0.1S、0.2S、0.5S可选，便于实现分级保护。

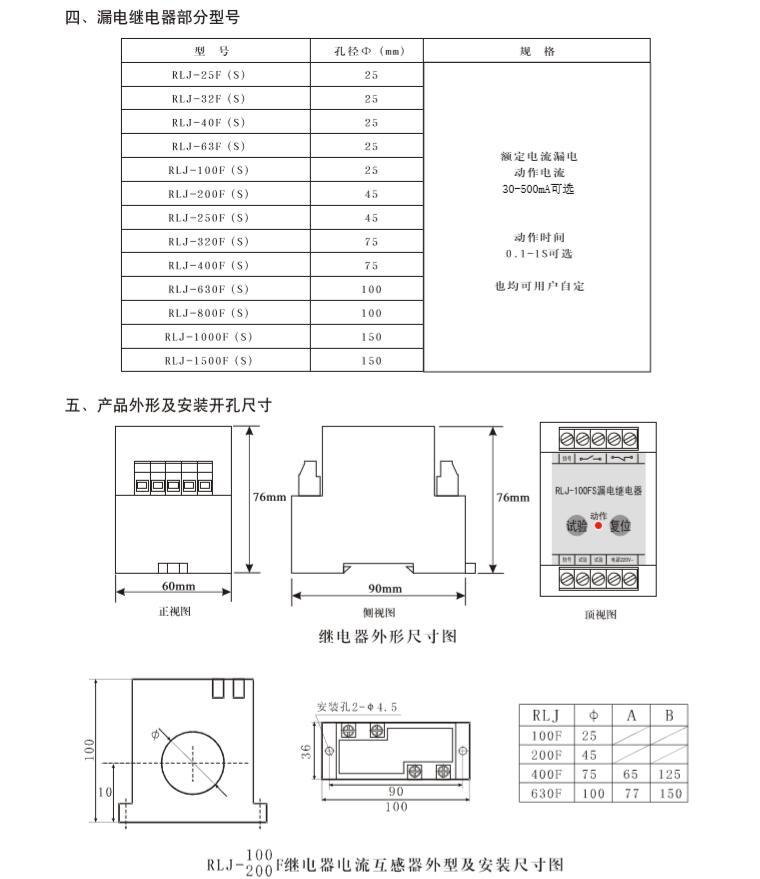

• 互感器孔径：25mm，也有其他规格可选，如45mm、100mm、150mm、200mm或方形非标，以适应不同线径的电缆。

二、产品特点

• 体积小、安装方便：采用嵌入式面板或导轨安装方式，便于在配电柜等空间有限的场合使用。
• 动作可靠：具有体积小、安装使用方便、动作值固定分档可调、动作可靠、连续供电稳定、操作简易等特点。
• 适应性强：能适应各地用户，可以用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接接触保护。
• 分级选择保护：动作时间分快速型和延时型，配合使用进行分级选择保护，是替代过去LLJ-□F(S)、LLJ-□H(S)、JD1及JD3系列漏电继电器的理想产品。

三、工作原理

RLJ-32F漏电继电器主要由零序电流互感器、电子线路、试验回路及出口继电器组成。穿入主线路的零序互感器在主线路没有漏电的情况下，矢量和等于零或极微。当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。

四、应用场景

• 低压配电系统：适用于电源系统中心点直接接地的低压配电系统，是安全使用的网改较好的产品。
• 工业自动化：在工业自动化控制系统中，可作为漏电保护装置，保障设备和人员的安全。
• 建筑电气：在建筑电气系统中，用于对线路进行接地故障保护，防止电气火灾和触电事故的发生。
