JOSEF约瑟 JOSEF约瑟 漏电继电器 维护简单方便JKY1-660

一、功能与应用

• 功能：JKY1-660漏电继电器可与多种设备组成漏电保护或报警装置，能对线路接地故障、人体触电等提供保护。它适用于交流电压至660V或更高系统，通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流。
• 应用场景：主要用于矿山工厂、石油加工等领域，作为漏电和触电保护之用，也可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。

二、技术参数

• 额定电压：支持AC380V、AC660V、AC690V、AC1140V等多种额定电压等级。
• 工作电压：支持DC24V、AC110V、AC127V、AC220V、AC380V等多种工作电压等级，且可根据客户要求定制。
• 电源电压允许变动范围：电压变动为额定电压的0.7至1.3倍或宽电源电路。
• 额定电流：提供多种额定电流值选择，如16A、25A、32A、40A、63A、80A、100A、125A、200A、250A、320A、400A、630A、800A、1000A、1500A、1600A、2000A等，非标额点电流也可以定做。
• 漏电动作电流：常规或用户自定义，也可50-500mA分挡或可调。
• 漏电不动作电流：通常为漏电动作电流的一半。
• 漏电动作时间：延时型为0.2-2S，快速型≤0.1S。

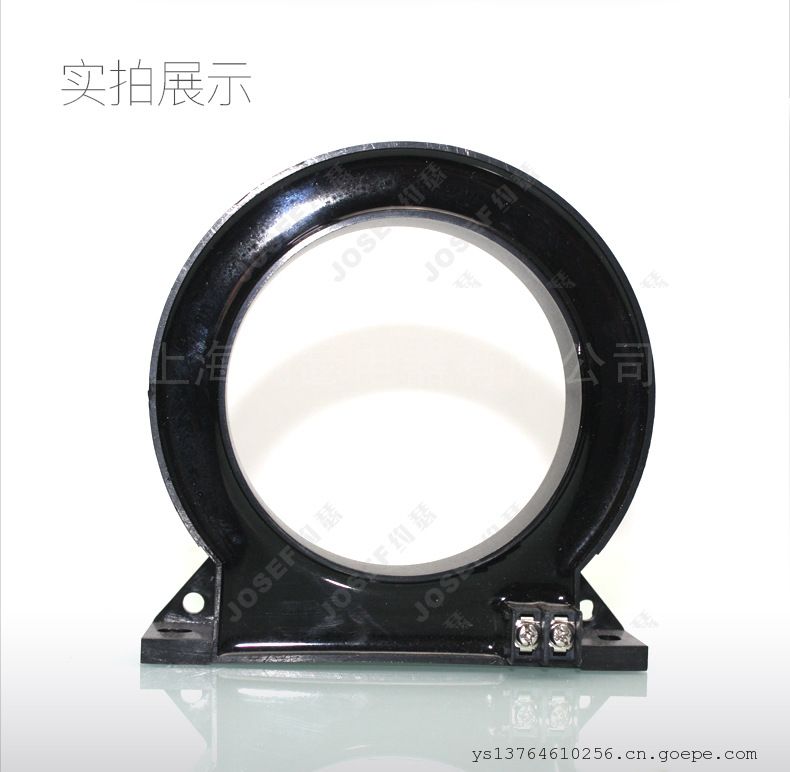

• 互感器孔径：提供圆形（L型）和矩形方型（跑道式）等多种孔径选择，如M25、M45、M75、M100、M150、M160、M220以及45*160、45*220、45*260、45*320、45*450等。
• 输出触点形式：一开一闭。
• 触点容量：继电器输出触点能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA。继电器可长期接通5A。
• 功率消耗：额定电压下均不大于5W。
• 环境温度：-10℃~+50℃。
• 介质强度：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值）交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
• 绝缘电阻：继电器各导电端子连在一起对外露的非金属部分和外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不大于300MΩ。
• 电寿命：继电器触点接点接于规定容量的电路负荷中，电寿命为100000次。

三、结构特点

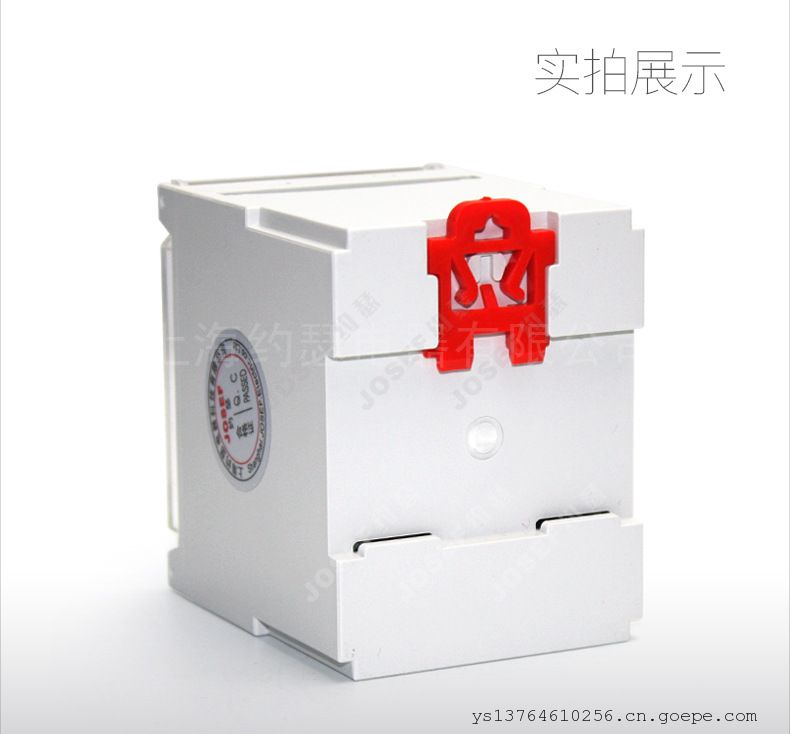

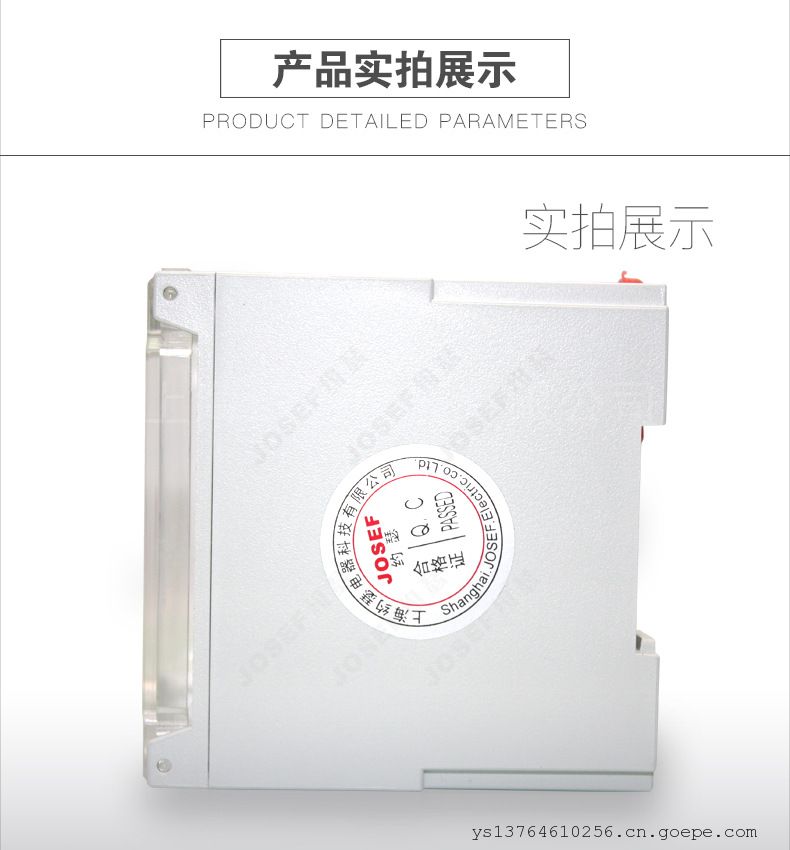

• 安装方式：继电器基本结构系面板安装式框架结构，外用0.5mm薄铁皮弯折成形后包覆。

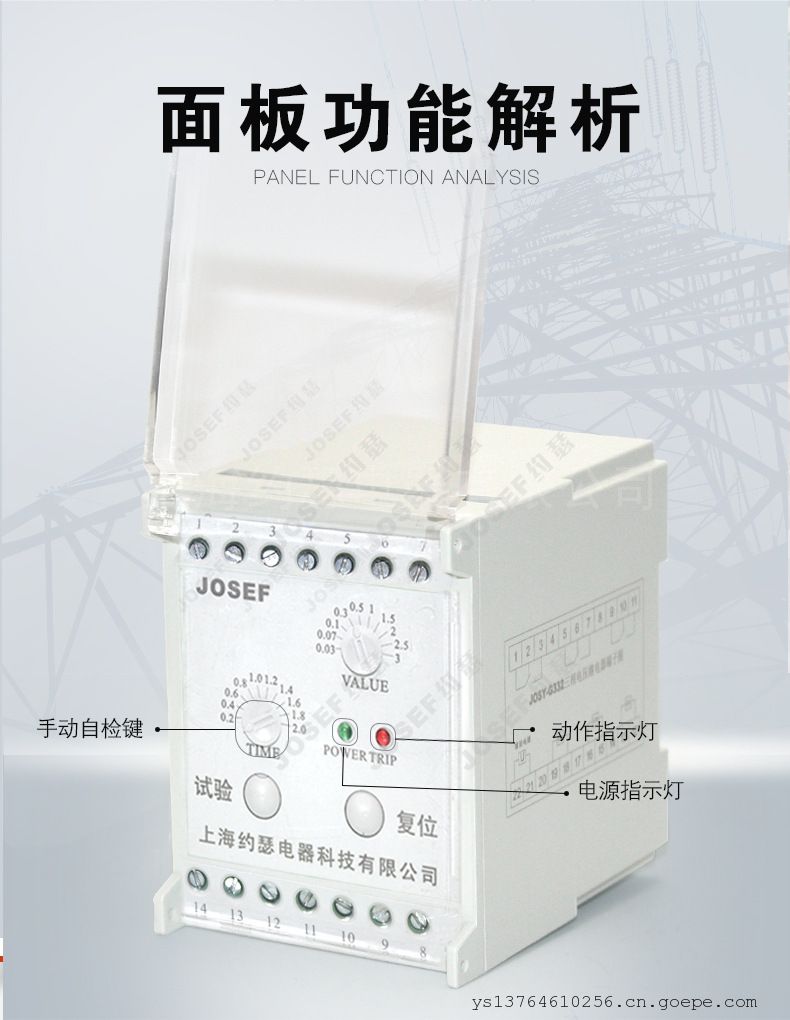

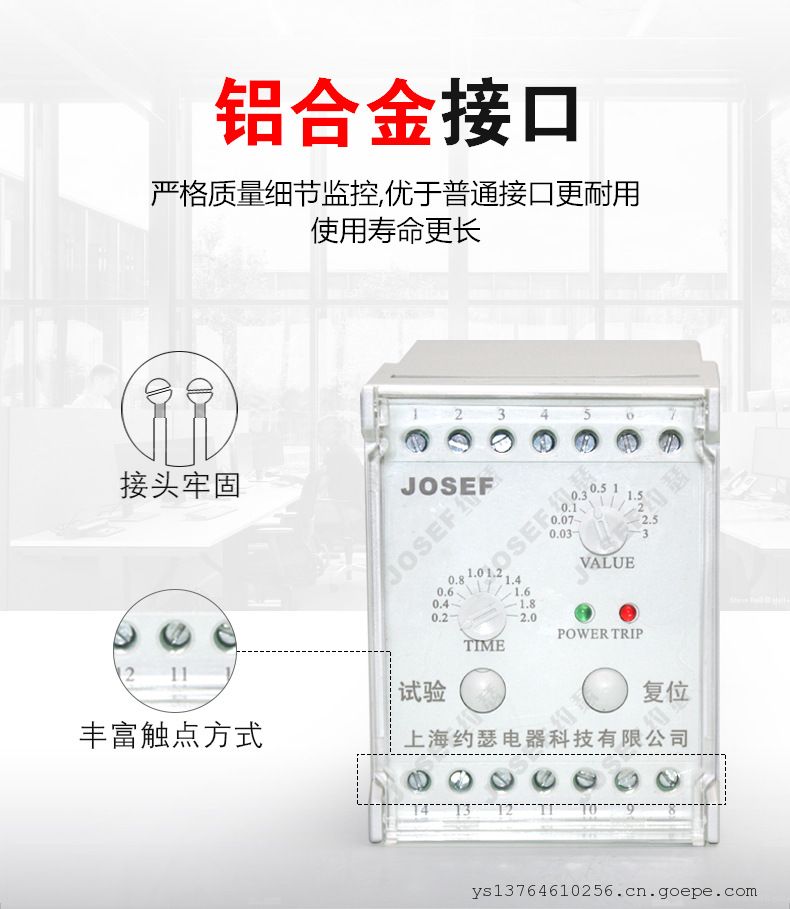

• 面板设计：前面板上装有模拟试验按钮、正常运行及漏电保护指示灯，后面板装有与配电柜连接的接线柱。

四、工作原理

JKY1-660漏电继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成。接线时，穿入主线路的零序互感器在主线路没有漏电的情况下，矢量和等于零或极微。当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。
