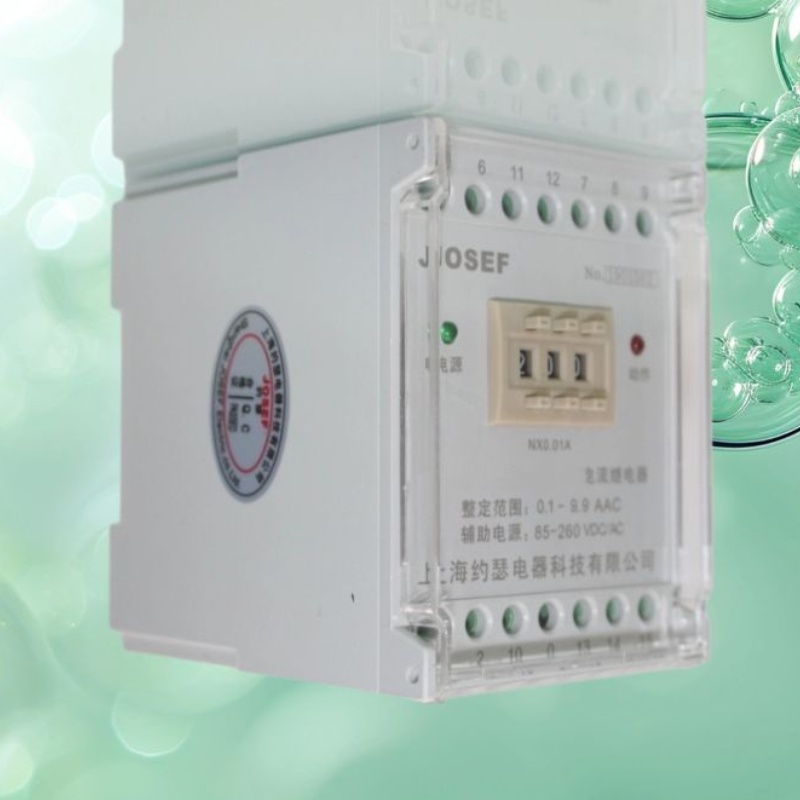

约瑟 约瑟 电流继电器 0.2~9.9A AC/DC220V 运算速度快 JDL-1002B

一、概述

• 用途：主要用于输电线、变压器和电机的短路、过电流、过负荷和零序电流保护线路中，作为起动元件。
• 特点：采用集成电路，具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等优点。

二、主要技术参数

1. 额定参数
   • 辅助电源：48V、110V、220V（AC/DC）
   • 额定电流：0.2~9.9A
   • 直流动作电压：≤70%额定电压
   • 交流动作电压：≤75%额定电压
2. 精度与误差
   • 整定误差：≤±3%
   • 动作时间：1.2倍整定值≤35ms，2倍整定值≤20ms
   • 返回系数：≥0.9
   • 返回时间：≤35ms
3. 功耗
   • 交流回路功耗：<0.5VA（交流额定值5A时）
   • 辅源回路功耗：<5VA
4. 触点参数
   • 触点形式：2转换
   • 触点容量：在电压不大于250V时，触点接通容量为DC250VA、AC250VA，断开容量50W
   • 触点寿命：电寿命10次，机械寿命10次
5. 绝缘性能
   • 绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
   • 绝缘耐压：继电器外壳与外露带电端子之间能耐受2kV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
6. 环境条件
   • 环境温度：-15℃～55℃
   • 工作电压：不大于120%额定电压
   • 工作位置：任意
   • 周围磁场强度：小于0.5mT
   • 环境相对湿度：不大于90%
   • 大气压力：80～110KPa
   • 海拔高度：不大于2500米

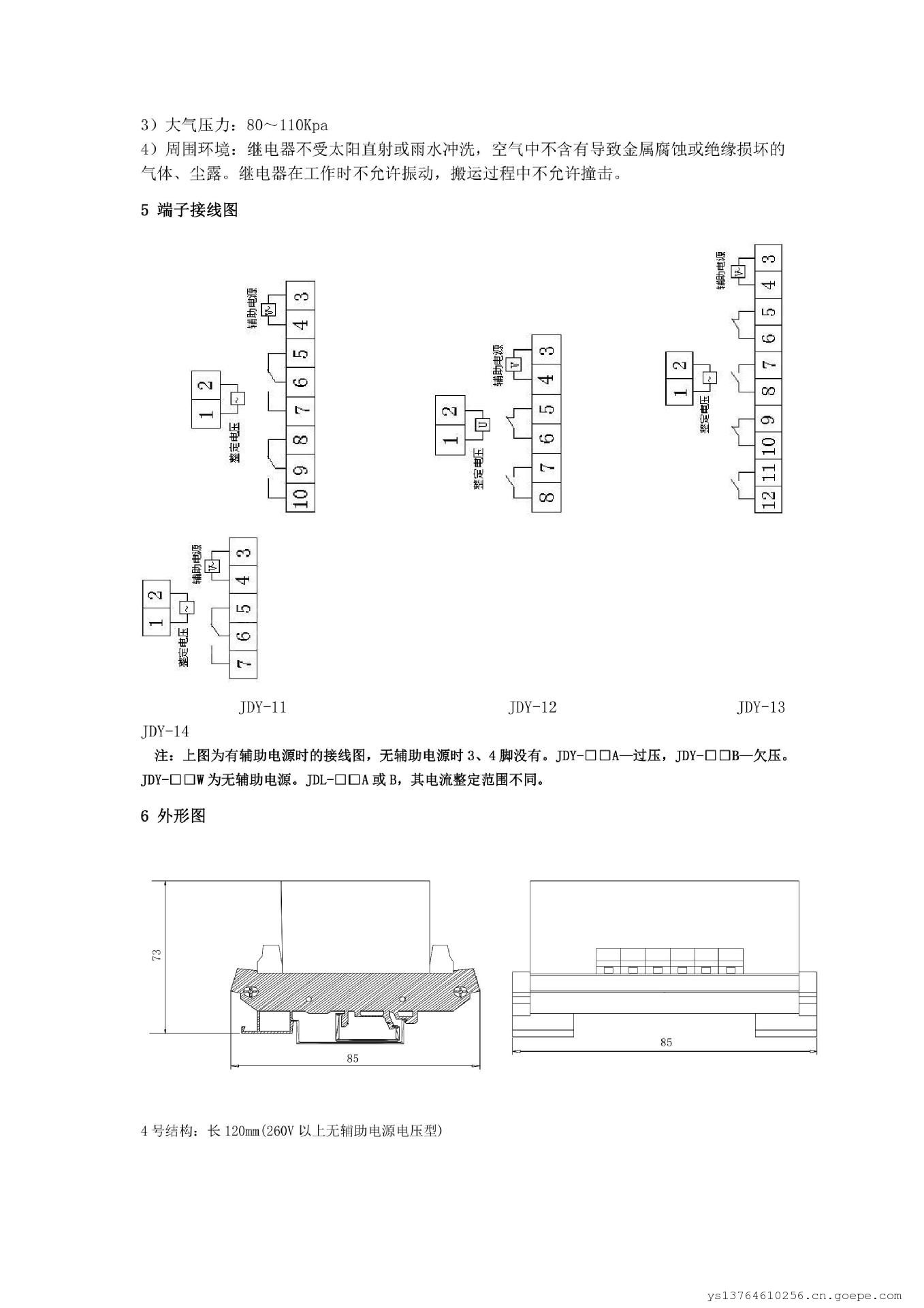

三、结构与安装

• 安装方式：导轨安装结构，凸出固定式安装结构，凸出插拔式安装结构，嵌入插拔式安装结构
• 特点：提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大

四、工作原理

• 测量与整定：被测量的交流电流I~经隔离变流器后，在其次级得到与被测电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。
• 比较与动作：在电平检测中，Uo与直流参考电压Ue进行比较。若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态；反之，若直流电压Uo高于参考电压Ue，电平检测输出负信号，JDL-1002B处于不动作状态。
