JOSEF约瑟 JOSEF约瑟 DS-120Q系列时间继电器 寿命长，高性能，高精度

一、主要用途

DS-120Q系列时间继电器主要用于各种保护和自动线路中，作为辅助元件使被控制元件的动作得到可调的延时。通过调整继电器的延时设置，可以实现对电力系统或机械设备中各种动作的精确控制，从而提高系统的稳定性和可靠性。

二、产品特点

1. 高精度延时：DS-120Q系列时间继电器具有高精度的延时功能，延时范围宽，且延时时间稳定可靠。
2. 多种触点形式：继电器具有一付瞬时转换触点和一付延时动合触点，对于部分型号还具备延时滑动主触点，满足不同的控制需求。
3. 固定安装式结构：继电器采用固定安装式结构，便于安装和维护，同时具有较高的机械强度和电气性能。
4. 嵌入式安装：部分型号支持嵌入式安装，主体部分系插拔式结构，方便用户根据现场情况进行选择和安装。
5. 良好的介质强度：继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受较高的交流电压历时试验，无绝缘击穿或闪络现象。

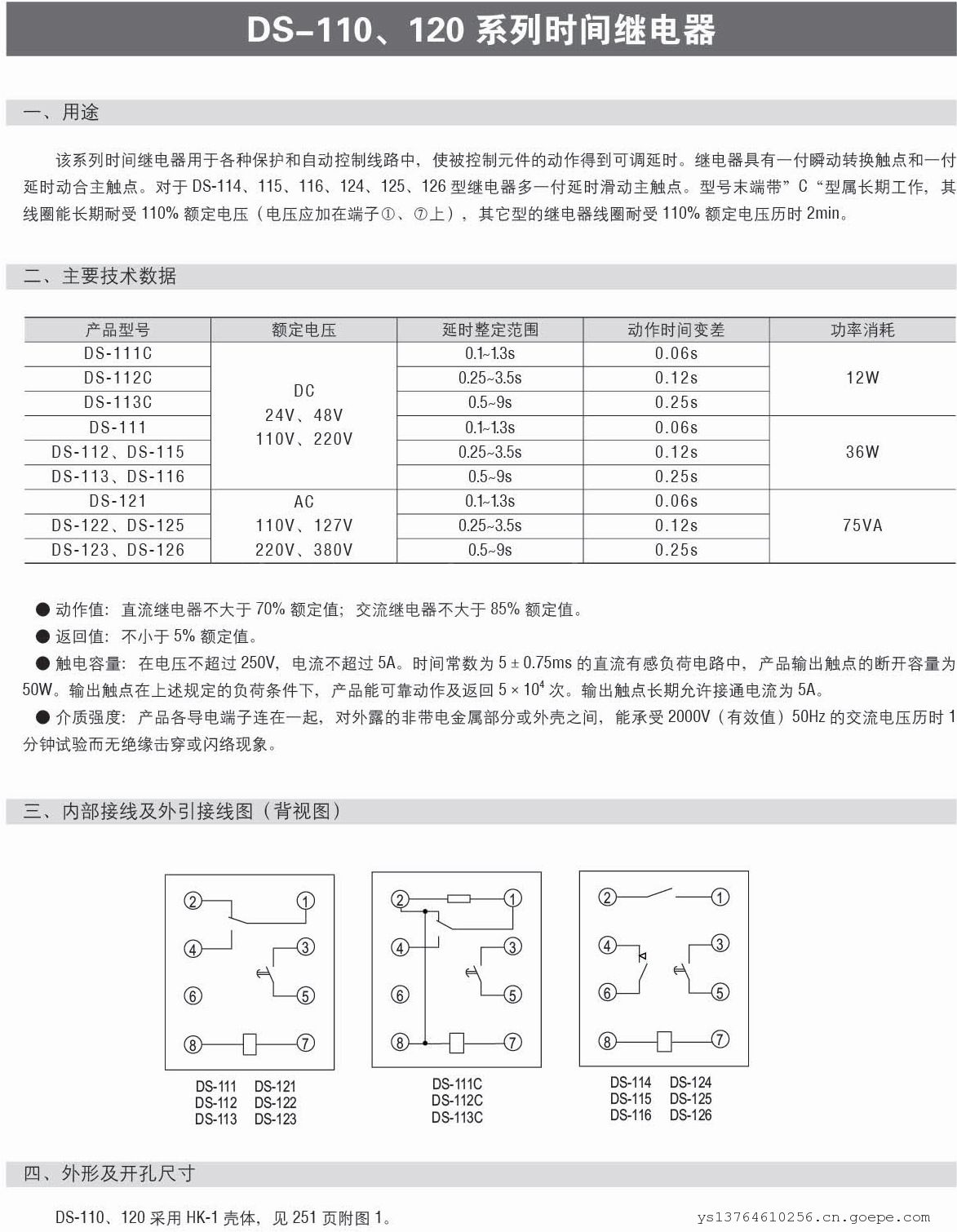

三、技术参数

1. 额定电压：包括直流和交流两种类型，直流电压范围通常为24V、48V、110V、220V等，交流电压范围通常为100V、110V、127V、220V、380V等。

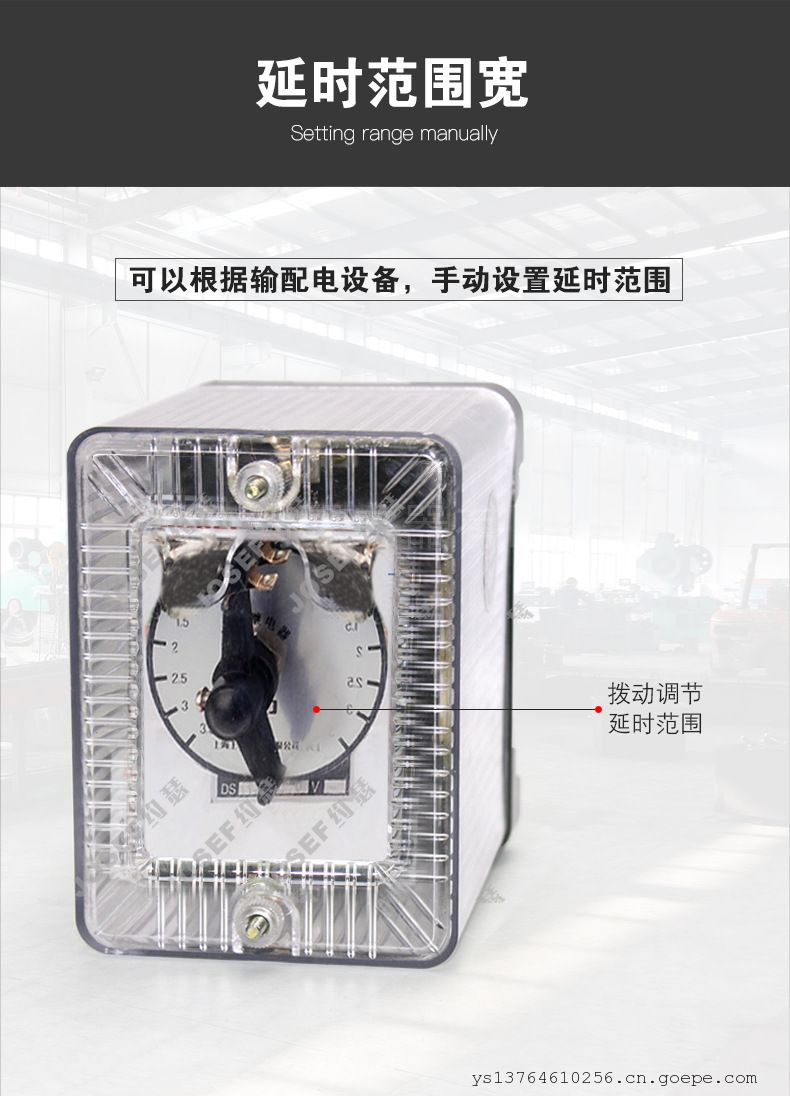

2. 延时整定范围：根据具体型号不同，延时整定范围也有所不同，通常为0.1~1.3s、0.25~3.5s、0.5~9s等。
3. 动作时间变差：在同一时间整定点上，测量多次中的*大和*小动作时间之差通常较小，保证了延时时间的准确性。
4. 功率消耗：在额定电压下，继电器的功率消耗较小，有利于降低能耗和延长使用寿命。
5. 触点断开容量：在规定的负荷条件下，继电器触点的断开容量较大，能够满足不同负载的控制需求。

四、正常工作条件

1. 环境温度：应在规定的温度范围内工作，通常为-20℃_{+40℃或-10℃}+50℃（具体根据型号而定）。
2. 相对湿度：应避免在高湿度环境中工作，以防止继电器内部受潮而影响性能。
3. 大气压力：应在规定的大气压力范围内工作，通常为80Kpa~110Kpa。
4. 周围介质：继电器周围不应含有能腐蚀金属和破坏绝缘的气体及导电尘埃。

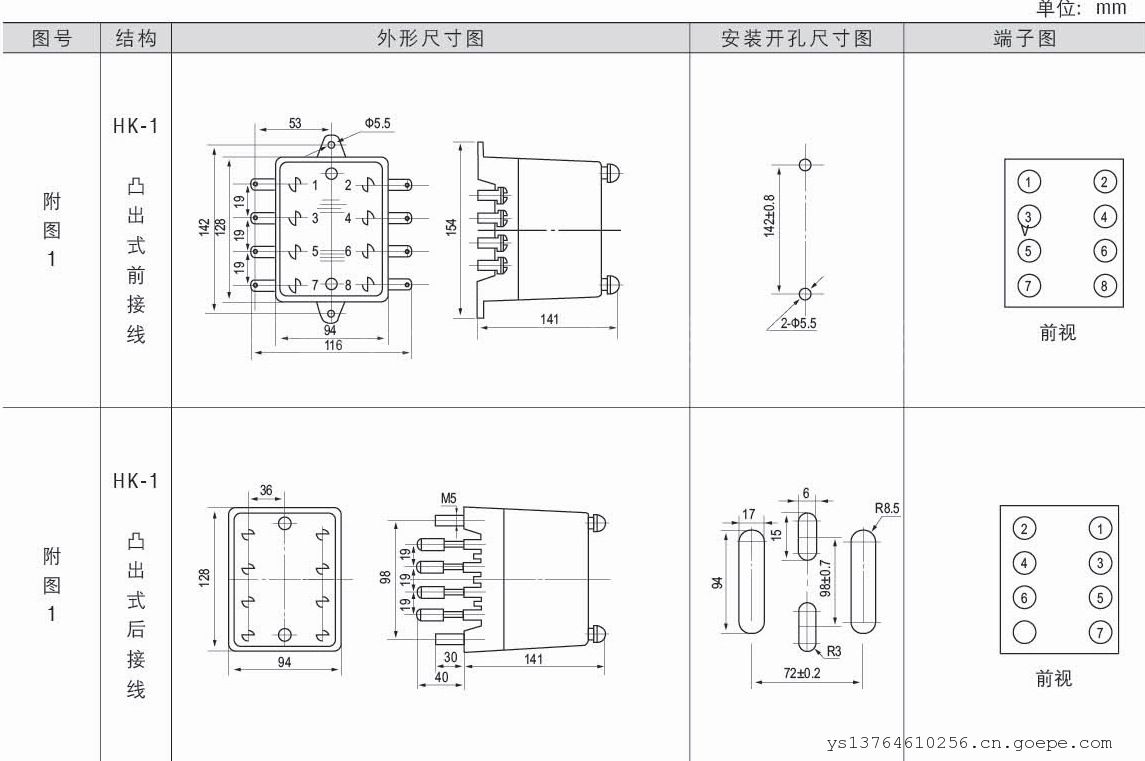

五、安装与调试

1. 安装位置：应根据实际情况选择合适的安装位置，避免阳光直射和雨淋，同时应便于维护和操作。
2. 接线方式：应按照产品说明书中的接线图进行接线，确保接线正确可靠。
3. 调试步骤：在安装完成后，应进行必要的调试工作，包括检查继电器的延时整定值、动作时间和返回值等参数是否符合要求
