JOSEF约瑟 JOSEF约瑟 HJY-E1A/4D电压继电器 DC220V 精度高，耐腐蚀

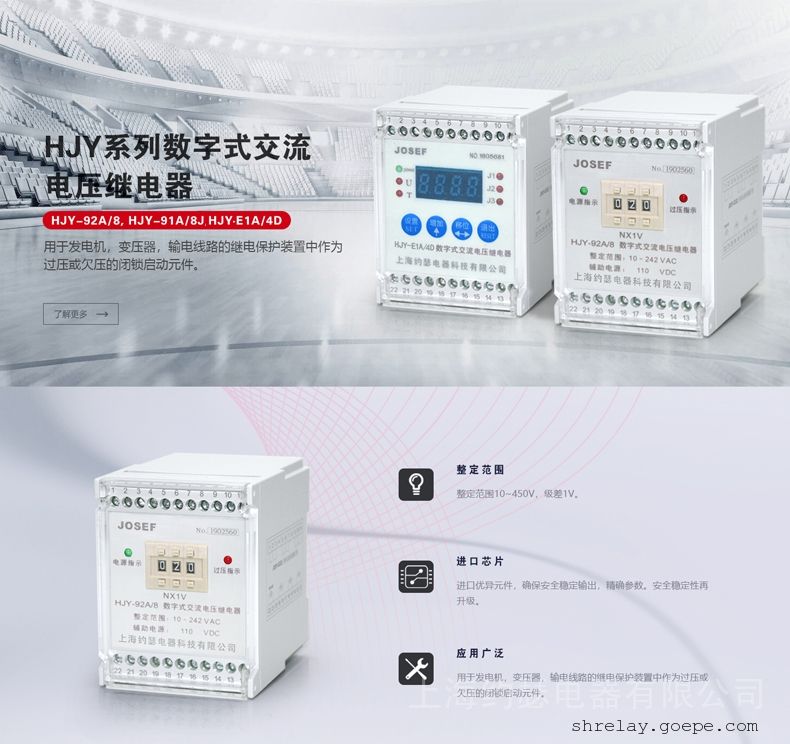

一、产品概述

HJY-E1A/4D DC220V电压继电器是一种数字式交流（尽管型号中指定了DC220V，但根据常见命名习惯及约瑟电器的产品线，这里可能存在一个小误差或特指某款定制型号，一般而言应为交流或具备直流处理能力，但具体应以官方文档为准）电压继电器，具有高精度和稳定性。它主要用于发电机、变压器、输电线路的继电保护装置中，作为过压或欠压的闭锁启动元件。

二、主要特点

1. 瞬时动作特性：继电器具有瞬时动作特性，能够迅速响应电压变化。
2. 整定值可调：通过拨盘设定或数码管显示、按键设定，整定范围广泛（10~450V，级差1V），满足不同应用场景的需求。
3. 频率通用：50Hz、60Hz通用，适用于不同国家和地区的电力系统。
4. 延时动作可选：继电器输出可设定延时动作，动作时间可设0.1~999.9秒（仅数显型），增加了控制的灵活性。
5. 自保持功能：可选带自保持型继电器，节省一个信号继电器（仅数显型）。

三、技术参数

1. 额定电压：DC220V（或指定交流电压，具体以产品说明书为准）。
2. 工作频率：50Hz正弦波。
3. 动作时间：过电压继电器施加大于1.1倍整定值时，动作时间不大于35ms；施加大于2倍整定值时动作时间不大于30ms；欠电压继电器电压突降至0.5倍整定值时，动作时间不大于35ms；电压突然降为0V时动作时间不大于30ms。
4. 返回时间：过电压继电器从输入1.1倍整定电压突降到0.5倍整定电压，返回时间不大于35ms；欠电压继电器从输入0.9倍整定电压突升到1.5倍整定电压，返回时间不大于30ms。
5. 整定值误差：不大于2%（或1V），同一继电器在同一整电压下，动作一致性不大于1%。
6. 功耗：整体功耗小于5W；辅助电源：85~260V，交直流通用。
7. 触点容量：长期可接通5A，可断开250VDC（τ=5ms，50W直流有感负载）；可断开250VAC COSφ=0.4（250VA交流负载）。
8. 绝缘电阻：继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。
9. 介质强度：继电器外壳与外露带电端子之间，能承受2kV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。

四、使用环境

1. 环境温度：-15℃~55℃。
2. 环境条件：无导电气体，无腐蚀性气体，无较强振动。
3. 工作位置：任意。
4. 周围磁场强度：小于0.5mT。
5. 防护措施：不得有雨水和雪，有防雾、防尘、防风沙设施。

五、应用

HJY-E1A/4D DC220V电压继电器广泛应用于电力系统、工业自动化、能源管理等领域，为各种电气设备的电源控制、信号传输和电路保护提供可靠保障。
