JOSEF约瑟 JOSEF约瑟 电压继电器 重量轻容量大SRMUVS-100VAC-2H2D

一、产品概述

• 型号：SRMUVS-100VAC-2H2D
• 额定电压：100VAC
• 类型：欠电压监视继电器

二、工作原理

电压继电器SRMUVS-100VAC-2H2D的工作原理基于电压检测与比较。它通常包括一个电压传感器、比较器和控制电路。电压传感器负责测量电源电压，并将其转化为电信号。比较器则将该电信号与预设的电压阈值进行比较。当电源电压低于设定值时，比较器会输出触发信号，控制电路接收到信号后，会触发继电器动作，如切断电路或发出报警信号。

三、主要作用

1. 保护设备：欠电压监视继电器的主要作用是保护电气设备免受欠压引起的损害。当电源电压低于设定值时，继电器会及时切断电路，防止设备因电压不足而出现过载、过热等问题，从而延长设备的使用寿命。
2. 提高系统稳定性：通过及时切断欠压电路，欠电压监视继电器有助于维护电力系统的稳定性，防止因电压波动引起的系统崩溃或设备损坏。
3. 安全保障：在人身安全方面，欠电压监视继电器也能发挥重要作用。当电路中出现欠压情况时，及时切断电路可以防止触电等安全事故的发生。

四、应用场景

电压继电器SRMUVS-100VAC-2H2D广泛应用于各种需要电压保护的场合，如供电线路、电动机、变压器等设备的欠电压保护。在工业自动化、电力系统、通信设备等领域中，欠电压监视继电器都是不可或缺的保护装置。

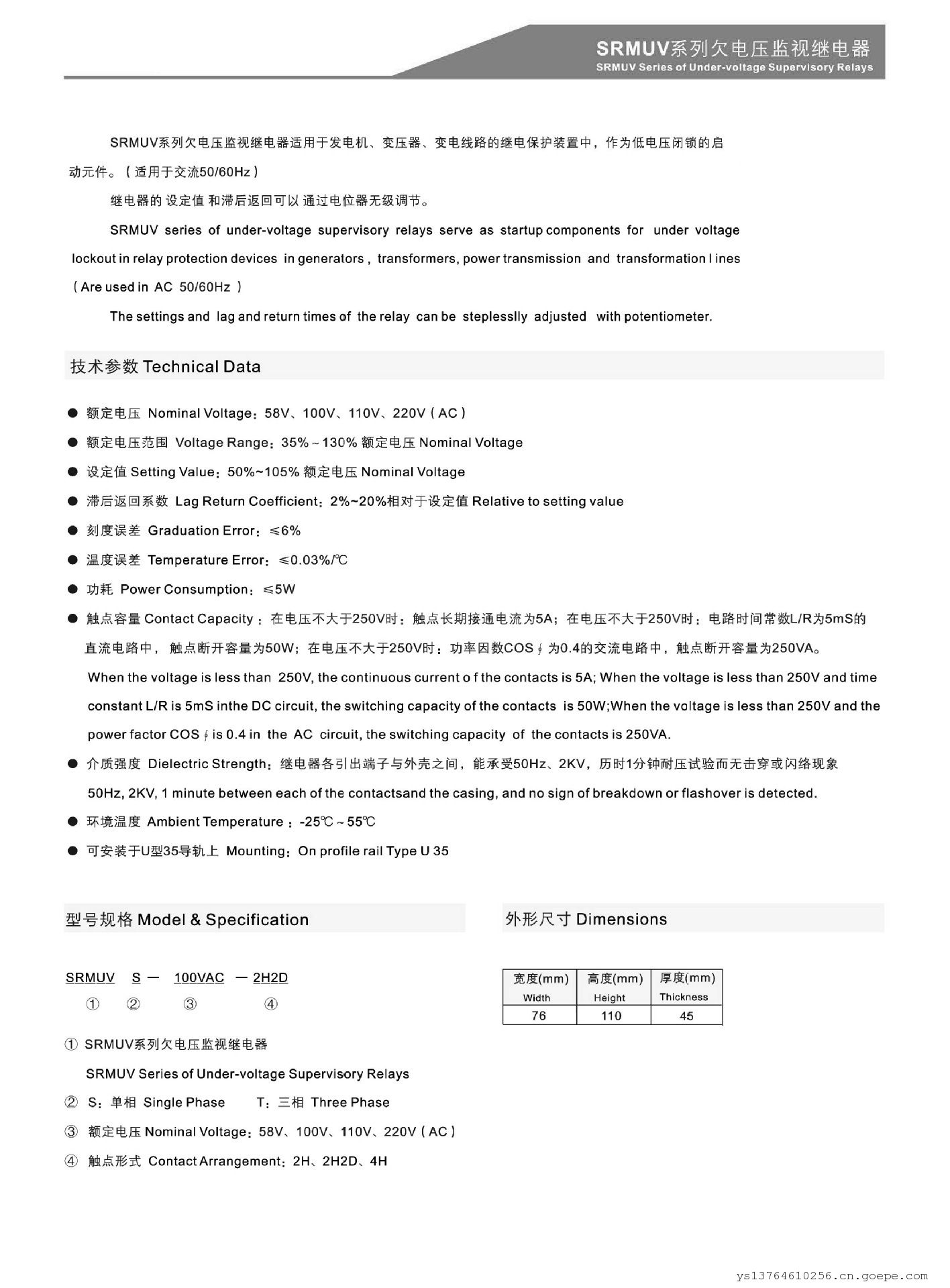

五、技术规格

除了额定电压为100VAC外，该继电器还具有以下技术规格：

• 功率消耗：≤5W
• 触点容量：250V5A（即在电压不大于250V时，触点长期接通电流为5A）
• 设定值范围：50%~105%额定电压
• 滞后返回系数：2%~20%相对于设定值
• 刻度误差：≤6%
• 温度误差：符合相关标准（具体数值可能因产品而异）
• 介质强度：继电器各引出端子与外壳之间能承受50Hz、2KV的耐压试验，历时1分钟而无击穿或闪络现象。
• 环境温度：-25℃~55℃
• 安装方式：可安装于U型35导轨上
