JOSEF约瑟 JOSEF约瑟 JL-8GA/21电流继电器 安全耐用，工作模式可选

一、主要特点

1. 集成电路静态型：采用进口集成电路进行运算和比较，具有较高的精度和稳定性。

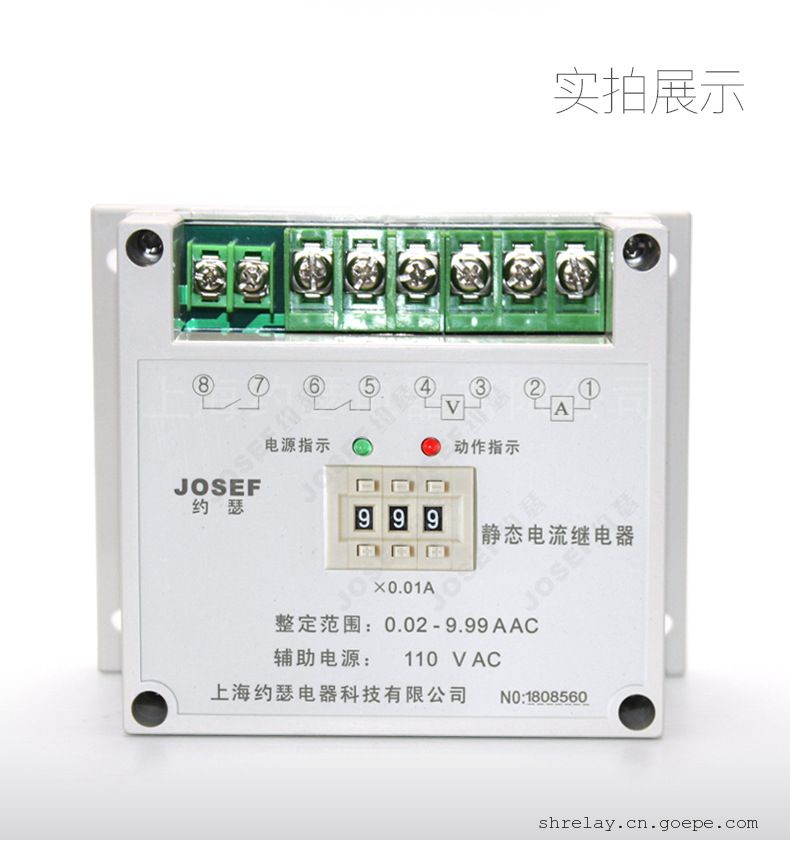

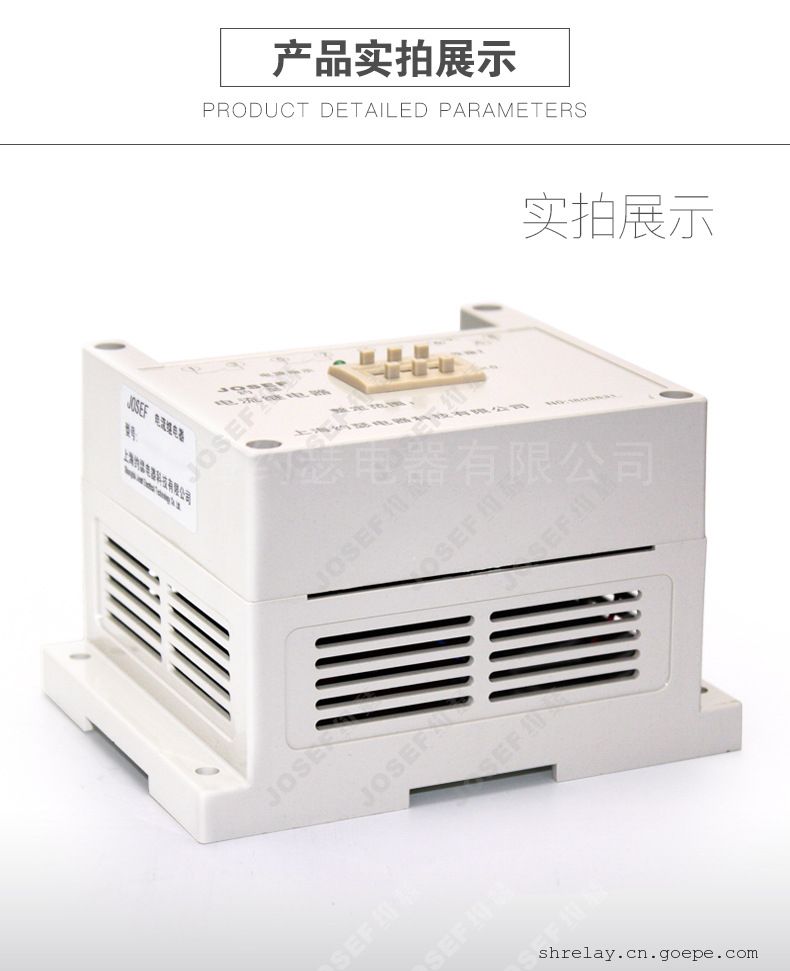

2. 数码整定：通过三位拨码开关整定电流值，整定范围宽、级差小，整定方便又直观。
3. 高精度：电流整定平均误差≤±3%，无需校验，动作速度快，返回系数高。
4. 低功耗：辅助电源采用开关电源变换，交直流通用，工作电压范围大，功耗低。

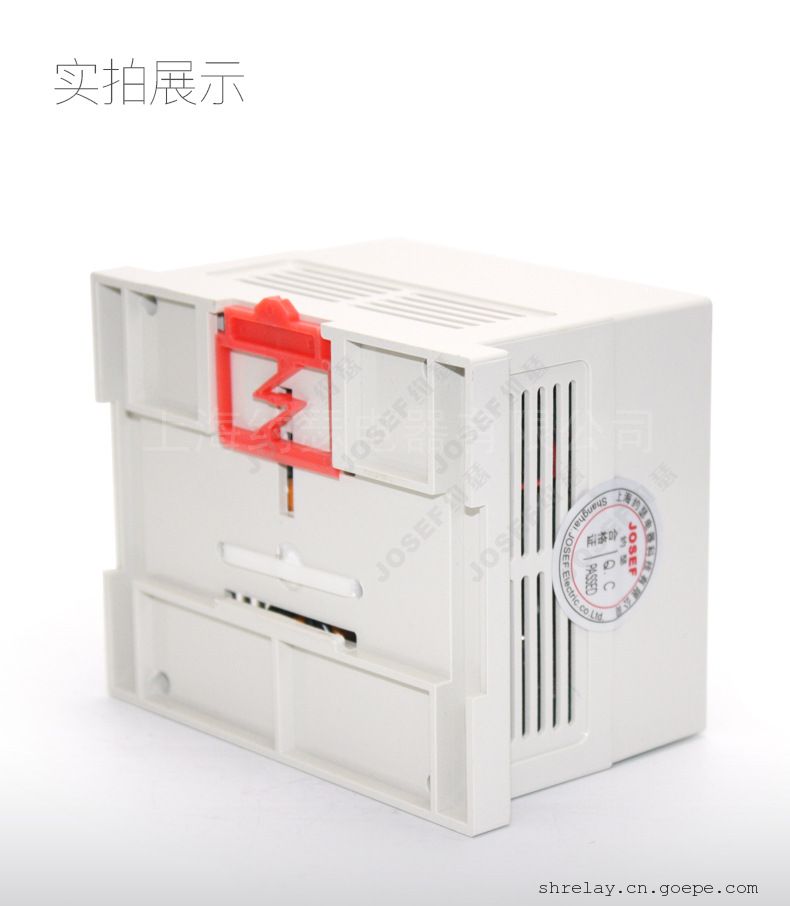

5. 安装方便：接线简单，可以卡在35mm标准导轨上，体积小，安装方便。

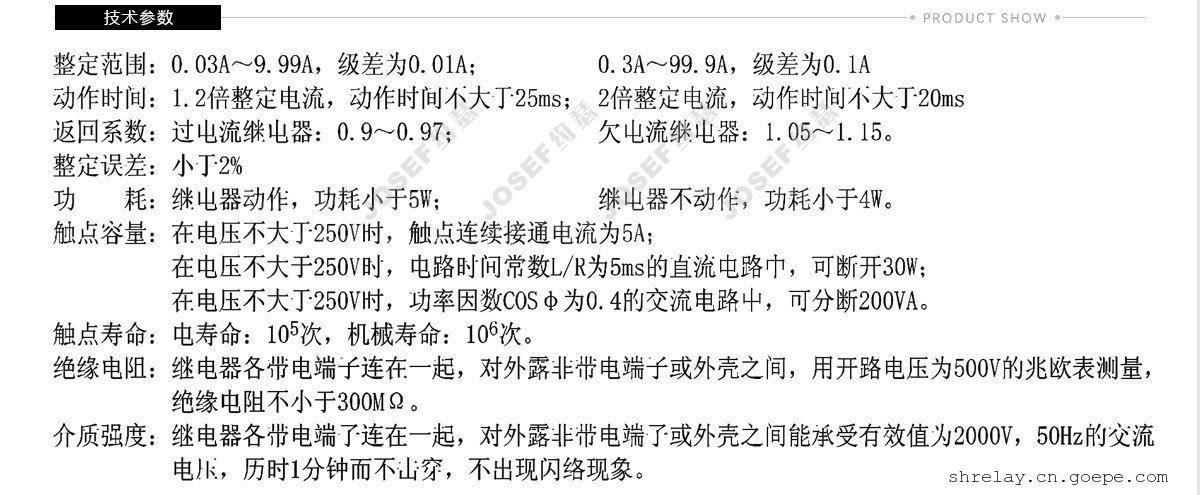

二、技术规格

1. 额定电压：提供多种电压等级选择，如58V、100V、110V、220V等，具体根据用户需求定制。
2. 功率消耗：辅助电源≤5VA，启动电源≤1VA。
3. 电流整定范围：0.1~99.9A，整定级差为0.1A。
4. 触点容量：在电压不超过250V时，输出触点长期允许接通电流为5A。
5. 动作时间：≤25ms（过流1.2倍整定值，欠流0.5倍整定值）。
6. 返回时间：≤25ms（过流0.5倍整定值，欠流1.2倍整定值）。
7. 绝缘电阻：继电器各带电端子对外露非带电端子或外壳之间，用开路电压500V的兆欧表测量，绝缘电阻>300MΩ。
8. 介质强度：继电器各带电端子对外露非带电端子或外壳之间，能承受2KV/50Hz的交流电压，历时1分钟无击穿或闪络现象。

三、工作原理

电流继电器JL-8GA/21的工作原理基于电磁感应原理。当被测量的交流电流经过隔离交流器后，会得到与被测电流成正比的电压U1。经过定值整定处理后再进行整流，整流后的电压经过滤波器后，得到与U1成正比的直流电压U0。然后，将直流电压U0与直流参考电压进行对比。若参考电压高于直流电压U0，电平检测器会输出正信号，使继电器处于一种工作的状态；如果参考电压低于直流电压U0，电平检测器会输出负信号，导致继电器处于不动作的状态。

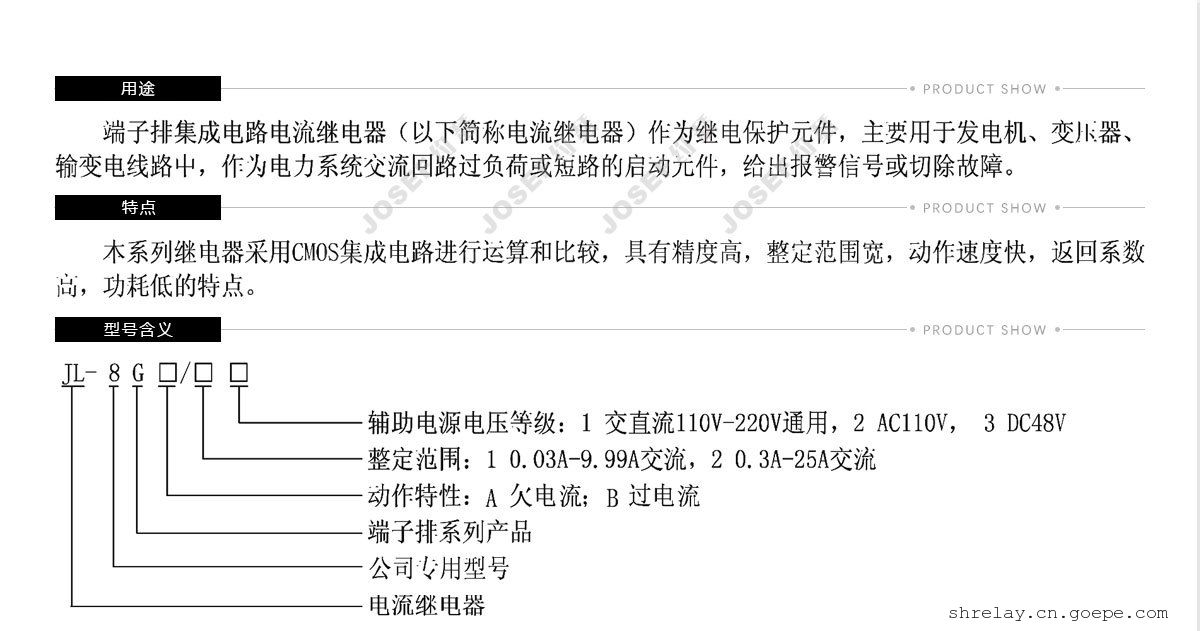

四、应用场景

电流继电器JL-8GA/21适用于各种需要过电流保护或过负荷、短路保护的电力系统。如发电厂、变电站、矿山、工业生产线等场所的电动机、发电机、变压器和输电线路的继电保护装置中。

五、注意事项

1. 选型：在选择JL-8GA/21电流继电器时，应根据实际的工作电压、电流以及控制需求等因素进行综合考虑。

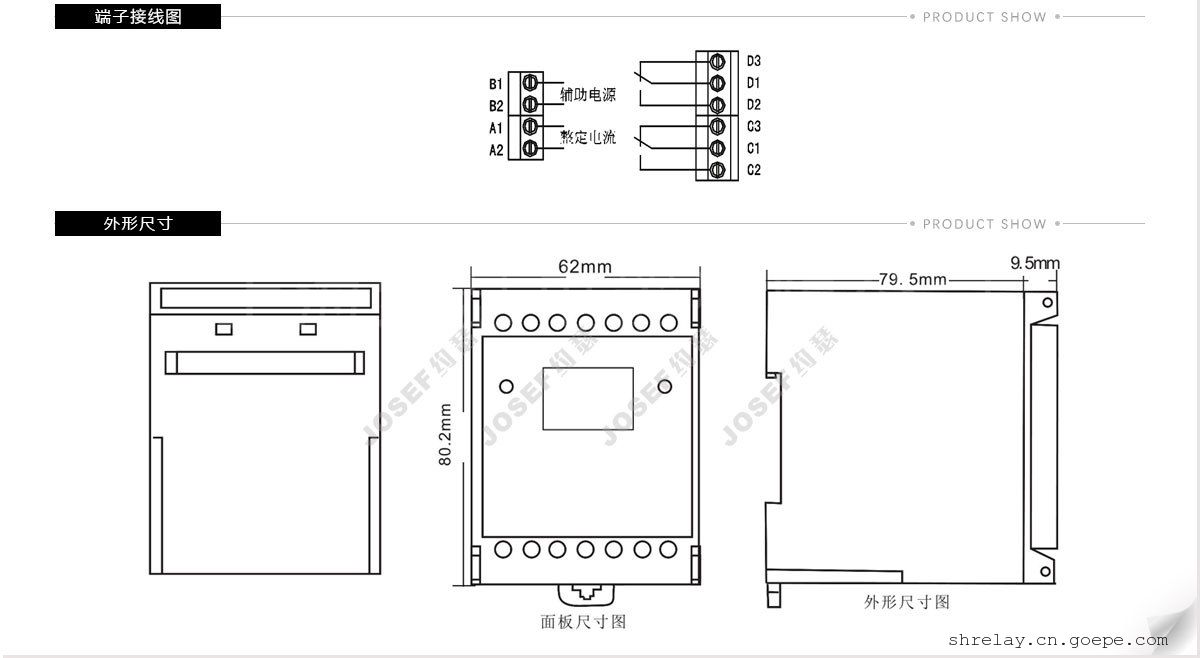

2. 接线：应参考继电器侧面的接线示意图进行正确接线，避免接错导致设备损坏或安全事故。
3. 维护：定期对继电器进行检查和维护，确保其处于良好的工作状态。特别是在恶劣的工作环境下，更应加强对继电器的保养和维护工作。
