JOSEF约瑟 JOSEF约瑟 HWY-31A无辅源电压继电器 导电性好，应用广泛

一、基本特性

• 型号：HWY-31A
• 类型：无辅源静态电压继电器
• 额定电压：通常为220V
• 无需直流辅助电源：可以替代电磁型电压继电器

二、应用范围

HWY-31A无辅源电压继电器主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。它广泛应用于石油化工、电力等工业领域，确保电路和系统的安全稳定运行。

三、工作原理

HWY-31A无辅源电压继电器的工作原理基于集成电路技术。当输入电压达到整定值时，继电器会动作，触点闭合或断开，从而控制电路的通断。这种继电器具有高精度和稳定性，能够准确检测电压变化并作出相应动作。

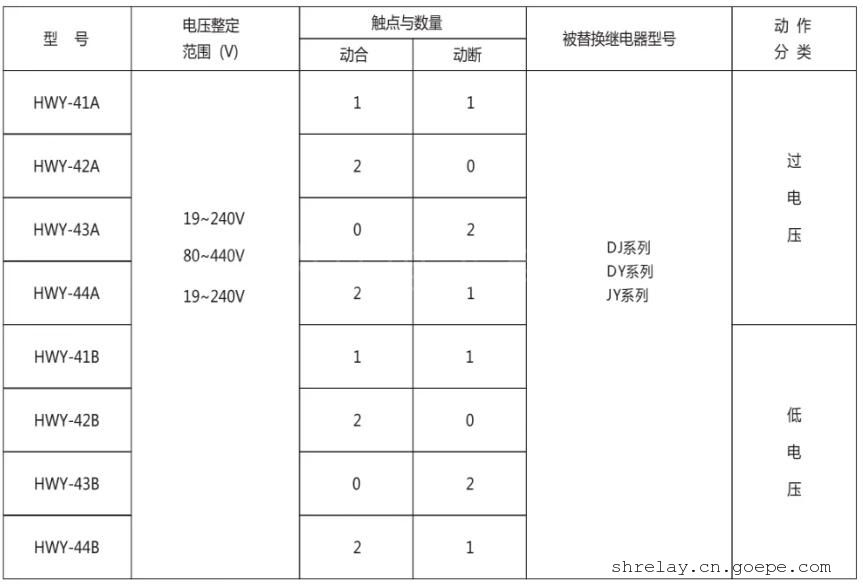

四、技术参数

• 整定电压范围：通常可根据具体型号和规格进行调整，以满足不同电路的保护需求。
• 电压精度：±3%（或根据具体型号有所不同）
• 功率消耗：较小，通常不超过5W
• 延时整定范围：可根据需要设置延时动作时间，范围通常为0ms~9999ms。
• 接点容量：6A@250VAC/30VDC（具体可能因不同型号或规格而有所差异）
• 工作环境：通常在-40℃_+70℃，5%95%RH无凝露的环境下工作。

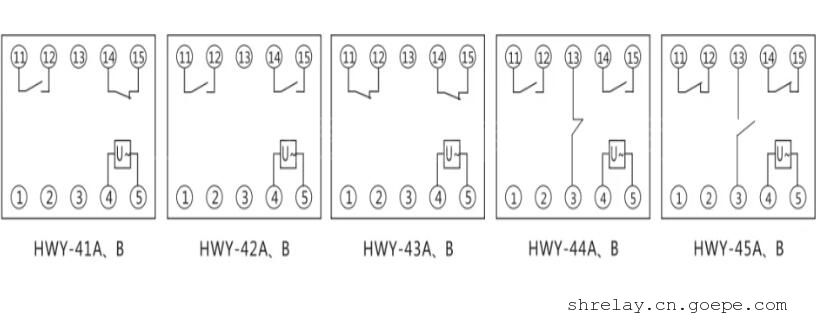

五、接线方法

HWY-31A无辅源电压继电器的接线方法相对简单，通常包括以下步骤：

1. 确定接线端子：根据继电器的接线图或说明书，确定输入端子、输出端子和辅助端子的位置。
2. 连接输入电压：将输入电压连接到继电器的输入端子上，注意正负极或相序的正确性。
3. 连接控制电路：根据控制需求，将控制电路连接到继电器的输出端子上。如果需要常开触点控制，连接到“NO”端子；如果需要常闭触点控制，连接到“NC”端子。
4. 检查接线：完成接线后，应仔细检查所有连接是否正确无误，确保没有短路或接触不良的情况。

六、注意事项

1. 使用前检查：在使用继电器之前，应检查其是否完好无损，螺丝紧固件是否无松动。
2. 正确选型：在选择继电器时，应根据实际电路需求选择合适的型号和规格。
3. 遵循规范：在接线和使用过程中，应严格遵循相关的电气规范和标准，确保电路的安全性和可靠性。
4. 定期检查：定期对继电器进行检查和维护，确保其处于良好的工作状态。
