约瑟 JDL-1001B电流继电器 0.03~0.99A 电源AC220V 导轨式安装

一、型号与规格

• 型号：JDL-1001B
• 电流范围：0.03~0.99A
• 电源：AC220V
• 安装方式：导轨式

二、特点与功能

• 高精度与低功耗：作为集成电路静态型端子排继电器，JDL-1001B具有高精度和低功耗的特点。
• 快速动作与返回：其动作时间快，返回系数高，能够迅速响应电流变化。

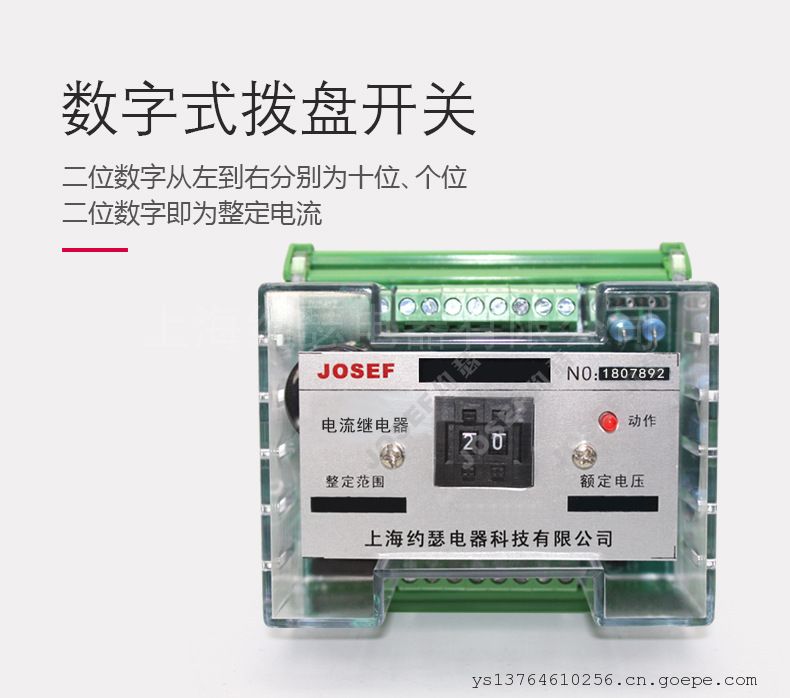

• 宽整定范围与直观整定：整定范围宽，整定直观方便，便于用户根据实际需求进行调整。

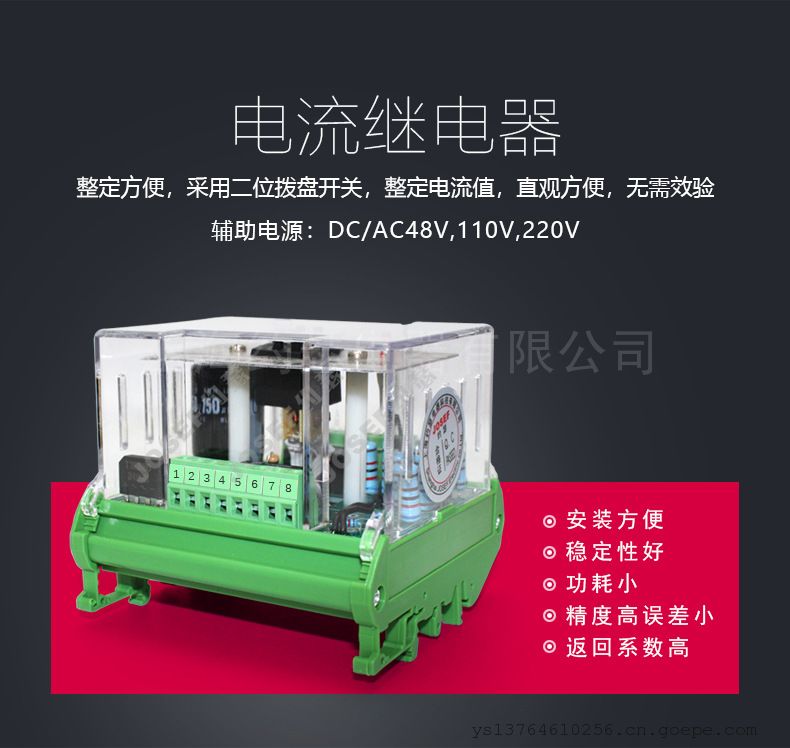

• 体积小与安装方便：体积小，采用导轨式安装，便于在电路中灵活布置。

三、技术参数

• 触点参数：触点形式见接线图，开断容量在250V以下直流有感电路（5±0.75ms）为30W，250V以下交流电路（cos0.4±0.1）为150VA。
• 电寿命：触点电路在上述规定的负荷条件下，可达5000次。
• 动作时间：1.2倍整定值时≤35ms，2倍整定值时≤20ms。
• 返回时间：≤35ms。
• 绝缘电阻：≥300MΩ。
• 介质强度：继电器电路与触点间2000VAC 1min，触点组间2000VAC 1min，断开触点间1000VAC 1min。
• 热稳定性：2.2倍额定值温升≤65K。

四、正常工作条件

• 温度范围：-10℃~+50℃
• 相对湿度：不大于90%RH

五、应用场景

JDL-1001B电流继电器主要用于继电保护线路中，作为过电压（电流）保护或低电压闭锁的动作元件。其高精度、低功耗、快速动作与返回等特点，使其在自动控制电路中发挥着重要作用，能够实现自动调节、安全保护、转换电路等功能。

六、注意事项

• 在订货时，需注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
• 在使用过程中，应遵守相关电气安全规范，确保人员和设备的安全。
