约瑟 约瑟 电压继电器 带板前底座 进口元件，耐用DY-23C/60C

一、产品概述

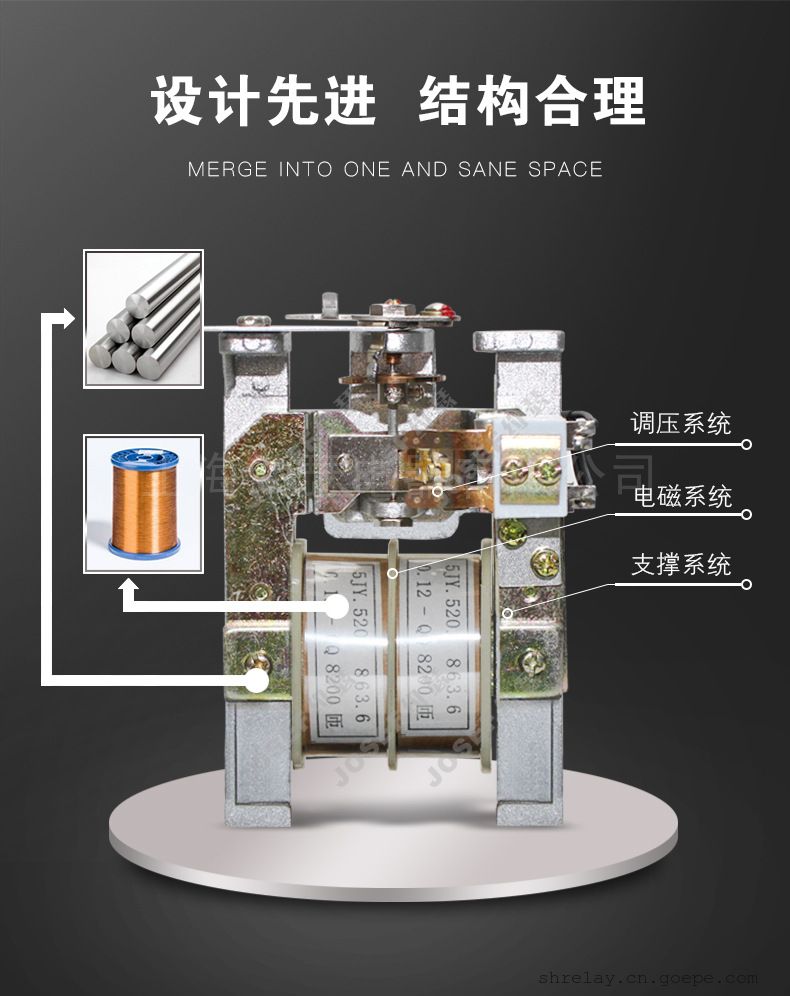

DY-23C/60C电压继电器是JOSEF约瑟品牌的一款产品，它采用电磁式瞬时动作原理，磁系统包含两个线圈，线圈出头接在底座端子上，用户可以根据需要选择串并联，从而改变继电器的整定范围。该产品主要用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。

二、产品特点

1. 电磁式瞬时动作：继电器具有快速的响应速度，能够迅速检测电压变化并作出相应动作。
2. 整定范围可调：通过改变线圈的串并联方式，用户可以方便地调整继电器的整定范围，以适应不同的应用需求。
3. 动作值可调：通过转动刻度盘上的指针，可以改变游丝的反作用力矩，从而调整继电器的动作值。
4. 高可靠性：继电器采用高品质材料制造，具有稳定的性能和较长的使用寿命。

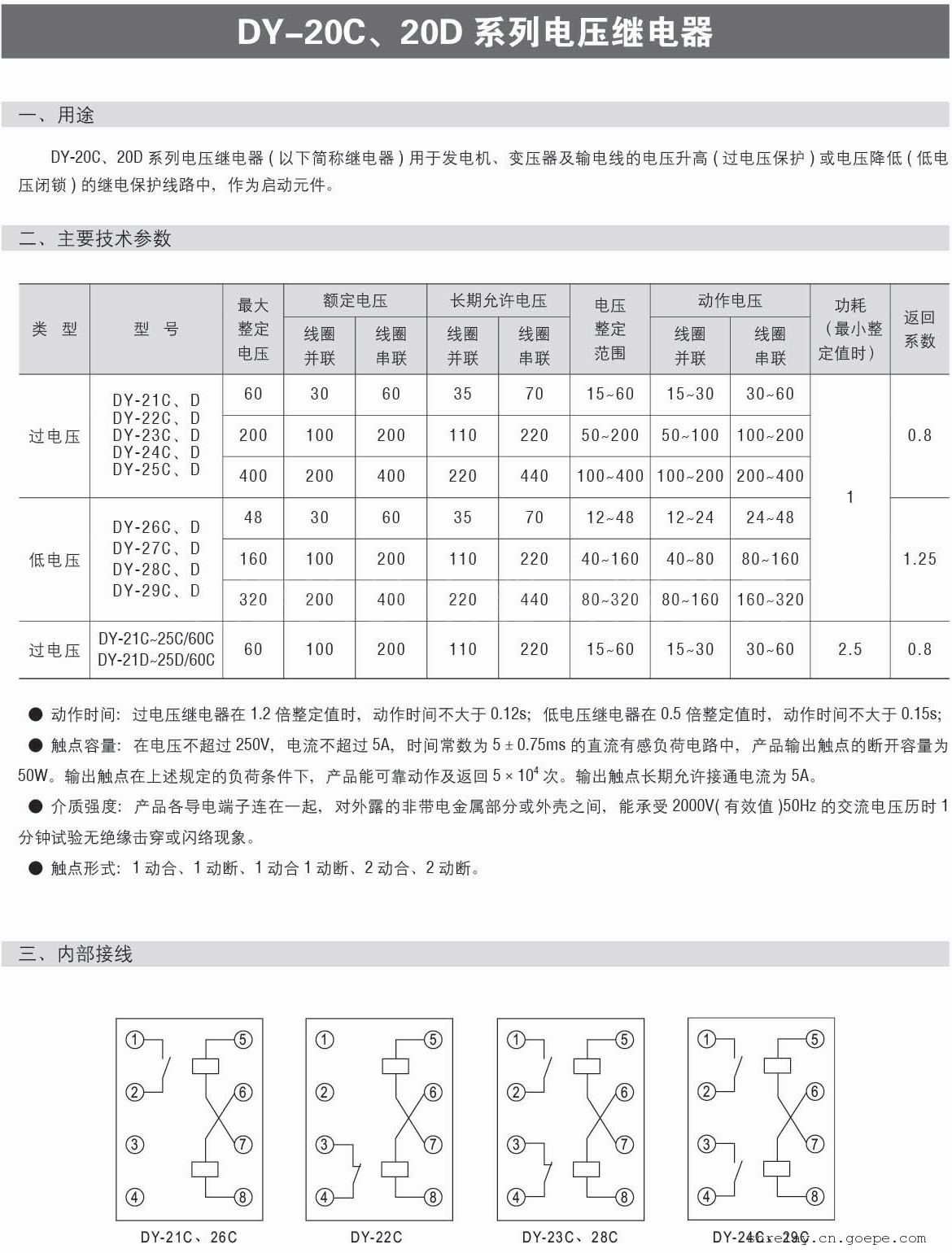

三、技术参数

1. 动作特性：

   • 对于过电压继电器，电压升至整定值或大于整定值时，继电器动作，动合触点闭合，动断触点断开；当电压降低到0.8倍整定值时，继电器返回。
   • 对于低电压继电器，当电压降低到整定电压时，继电器动作，动合触点断开，动断触点闭合。

2. 刻度极限误差：不大于6%。

3. 动作值变差：不大于6%。

4. 返回系数：过电压继电器的返回系数不小于0.8；低电压继电器的返回系数不大于1.25。

5. 动作时间：

   • 过电压继电器在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值时，动作时间不大于0.04s。
   • 低电压继电器在工作电压为0.5倍整定电压时，动作时间不大于0.15s。

6. 过电压能力：当线圈并联时，在小整定值处，将电压由零均匀地上升到1.05~2.2倍整定电压，继电器不应有使动合触点不工作的振动。

7. 触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率在具有电感负荷的直流电路（时间常数不大于5×10^-3s）中为50W，在交流电路中为250VA。

8. 功率消耗：在小整定值处，继电器的线圈所消耗的功率不超过20VA。

9. 绝缘电阻：当周围空气的相对湿度不大于85%时，继电器的电路对壳（外壳上的非导电金属部分）的绝缘电阻用500V兆欧表测量应不小于300MΩ。

10. 寿命：继电器电寿命500次，机械寿命为5000次。
