JOSEF约瑟 JOSEF约瑟 GL-13E/G 过流继电器 5A 合金接线端子

一、产品概述

• 型号：GL-13E/G
• 额定电流：5A
• 应用范围：主要应用于电机、变压器等主设备以及输配电系统的继电保护回路中，尤其适用于无直流设备的厂站。
• 特点：该继电器能在主设备或输配电系统出现过负荷和短路故障时，按预定的时限可靠动作，切除故障部分，保护主设备及输配电系统的安全。

二、技术参数

• 过流动作值整定范围：2-5A，级差为0.1A。这意味着用户可以根据实际需要，通过调整整定值来设定继电器的动作电流。
• 速断电流倍数：2-9.9倍，级差为0.1倍。当电流达到设定速断电流倍数时，继电器会立即动作，实现快速切断电路。
• 延时时间整定范围：0.1-9.9秒，级差为0.1秒。用户可以根据需要设置继电器的动作延时时间，以适应不同的保护需求。
• 触点容量：触点具有较大的容量，其中大触点容量触点（B）可长期接通AC250V、16A的电流；信号触点（X）可长期接通AC250V、2A的电流。
• 功耗：当电流为额定值时，继电器的功率消耗不大于5W，具有较低的能耗。

三、工作原理

GL-13E/G 5A过流继电器的工作原理通常涉及电磁感应和机械动作的结合。当电路中的电流超过设定的整定值时，继电器内部的电磁元件会产生足够的磁力，驱动机械部件动作，使触点闭合或断开，从而切断或接通电路。该继电器可能具有反时限特性，即动作时间与电流的平方成反比，电流越大，动作时间越短。

四、安装与调试

• 安装位置：应选择合适的安装位置，通常应安装在电路的保护装置中，避免高温、潮湿、容易受到物理伤害等不合适的位置。

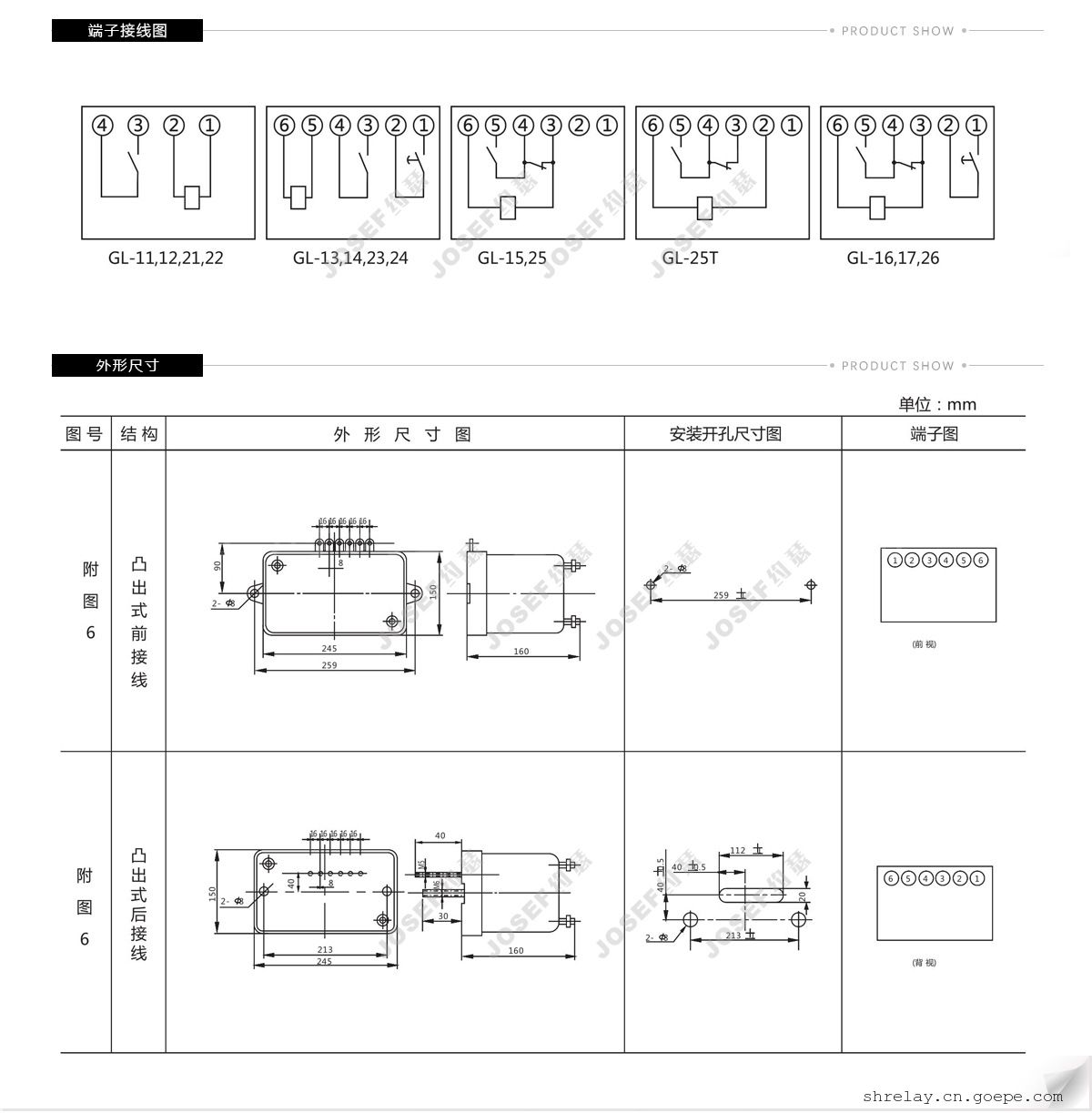

• 接线方式：应按照厂家提供的说明书正确接线，确保继电器能够正确检测电路中的电流变化。
• 调试：在安装完成后，需要进行调试以确保继电器能够正常工作。调试过程中应设置合适的整定值、延时时间和速断电流倍数等参数，并进行测试以验证继电器的保护效果。

五、维护与保养

• 定期检查：应定期检查继电器的运行状态和接线情况，确保无松动、腐蚀等现象。
• 清洁保养：保持继电器及其周围环境的清洁干燥，防止灰尘、水汽等进入继电器内部影响其性能。
• 更换老化部件：对于老化或损坏的部件应及时更换以确保继电器的可靠运行。
