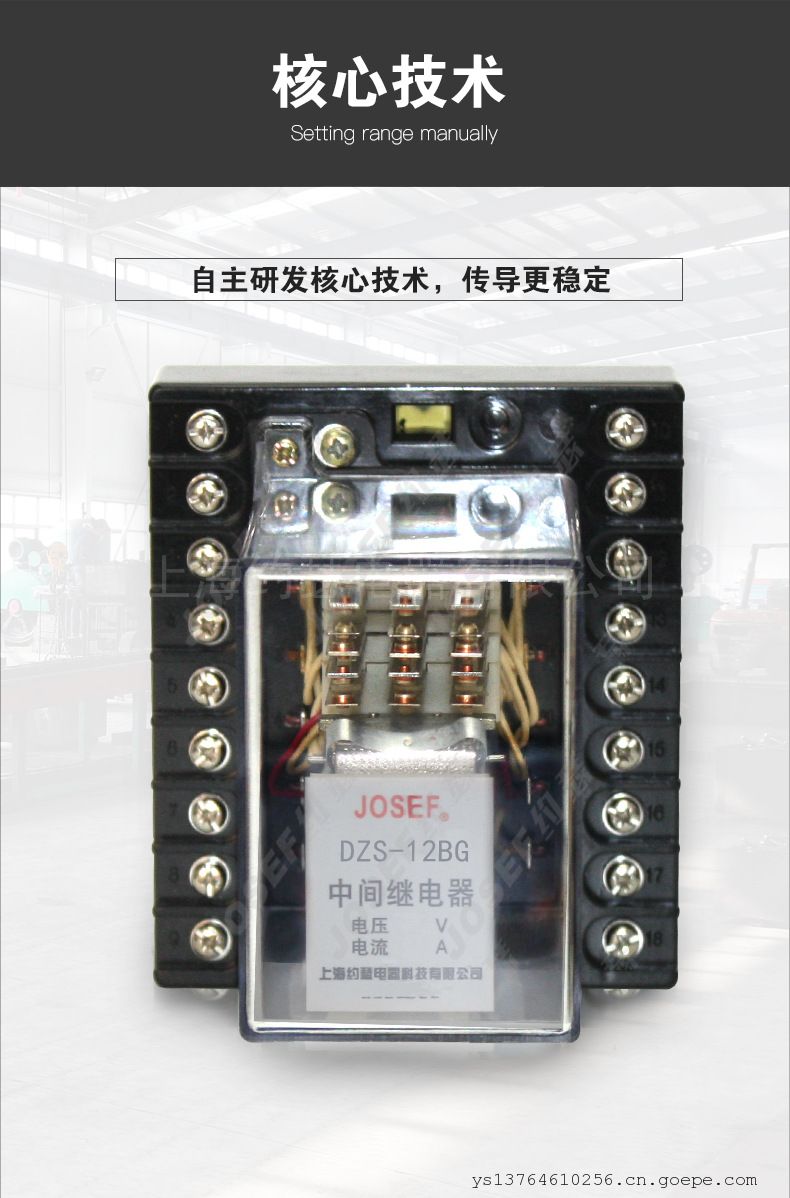

JOSEF约瑟 DZS-12BG 中间继电器 DC220V 板前接线 稳定性好，误差小

一、基本概述

• 型号：DZS-12BG
• 电压等级：DC220V
• 接线方式：板前接线
• 特点：防尘防潮不断线，耐压水平高

二、技术特点与功能

1. 改进型设计：DZS-10BG系列（包括DZS-12BG）是DZS-10B系列的改进型，克服了原DZS-10B继电器因绕组线径较小（0.06-0.07漆包线）而在长期运输中易出现的断线问题，从而提高了产品的可靠性。

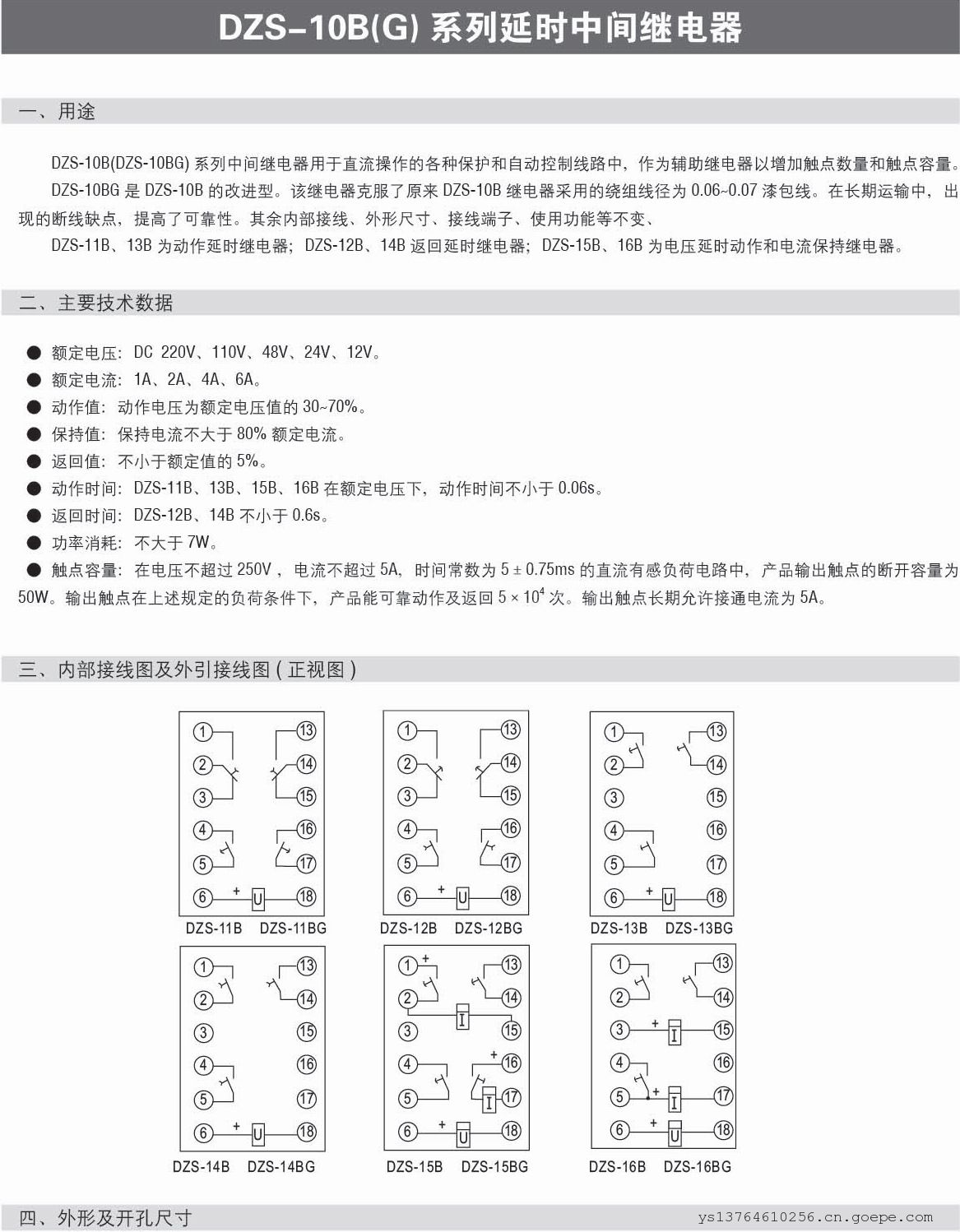

2. 多类型选择：DZS系列中间继电器包括多种型号，如DZS-11B、DZS-11BG、DZS-12B、DZS-12BG等，每种型号根据其功能特性（如动作延时、返回延时、电压延时动作和电流保持等）适用于不同的应用场景。
3. 电气参数：
   • 额定电压：DC 220V（同时支持110V、48V、24V、12V等多种电压等级）
   • 额定电流：1A、2A、4A、6A等多种规格
   • 动作值：动作电压为额定电压值的30%~70%
   • 保持值：保持电流不大于80%额定电流
   • 返回值：不小于额定值的5%
   • 动作时间：对于动作延时继电器（如DZS-11B、DZS-13B等），在额定电压下动作时间不小于0.06s；对于返回延时继电器（如DZS-12B、DZS-14B等），返回时间不小于0.6s
   • 功率消耗：不大于7W
   • 触点容量：在电压不超过250V、电流不超过5A、时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回多次（如5×10^4次）。输出触点长期允许接通电流为5A。

三、应用领域

DZS-12BG DC220V中间继电器广泛应用于需要直流操作的各种保护和自动控制线路中，特别是在工业自动化、电力系统、交通运输等领域中，作为重要的控制元件，实现信号的传递、转换和放大等功能。
