约瑟DY-23C、D型电压继电器 额定电压200V,50~200V 精度高，耐振动

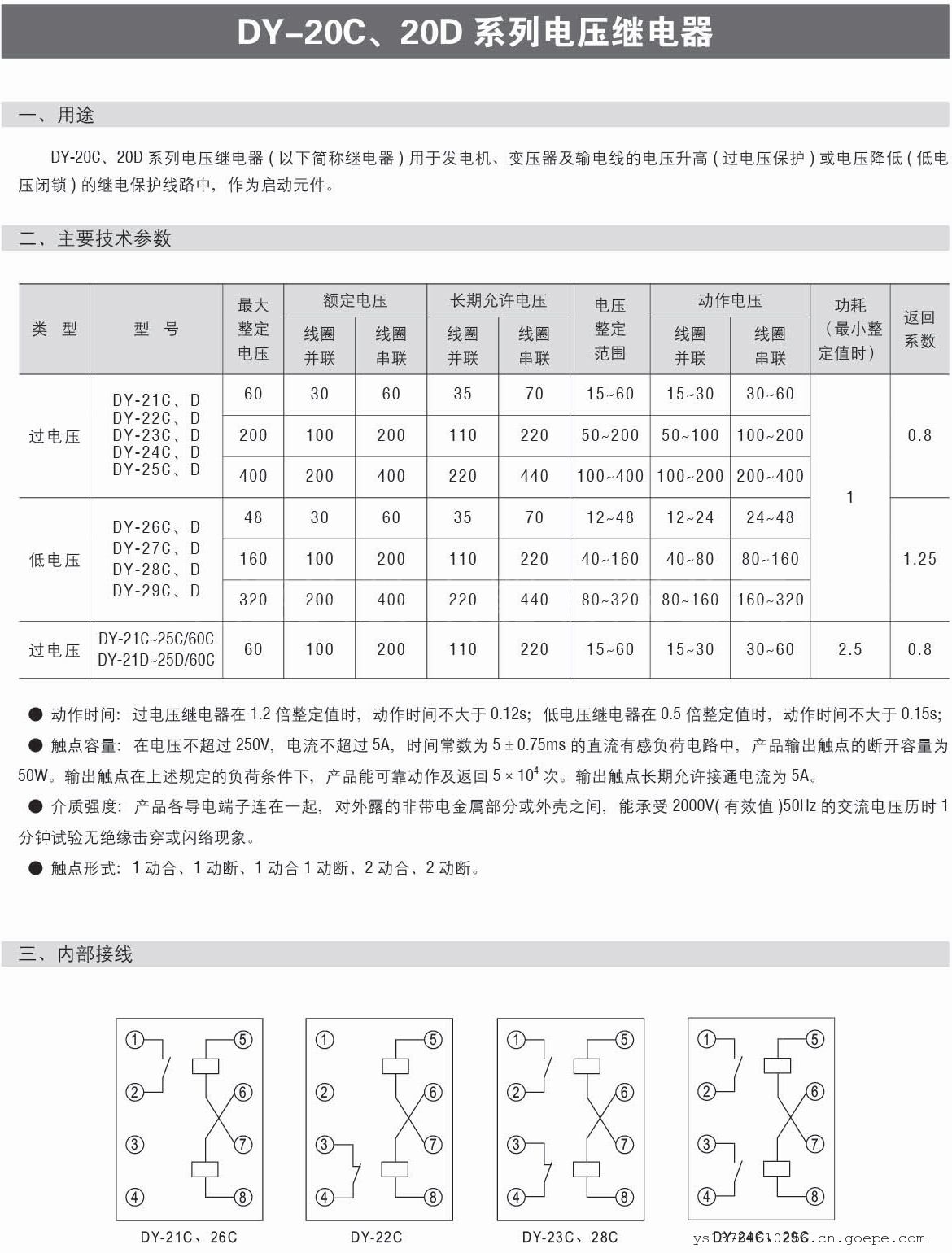

一、产品概述

电压继电器DY-23C、D型是一种电磁式继电器，主要用于发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压闭锁）的继电保护回路中。这些继电器能够在电压达到或超过设定值时迅速动作，从而保护电力系统免受损害。

二、额定电压与范围

• 额定电压：DY-23C、D型电压继电器的额定电压通常为200V，但其工作电压范围可覆盖50~200V，这使得它们能够适应不同电压等级的电力系统需求。

三、主要特性

1. 动作时间：
   • 过电压继电器：在1.2倍整定值时，动作时间不大于0.12s。这意味着当电压超过设定值的1.2倍时，继电器将在极短的时间内动作，切断电路以防止过电压损坏。
   • 低电压继电器：在0.5倍整定值时，动作时间不大于0.15s。当电压降低到设定值的0.5倍时，继电器同样会迅速动作，确保在低电压情况下也能及时采取保护措施。
2. 触点形式与容量：
   • 触点形式多样，包括1动合、1动断、1动合1动断、2动合、2动断等，以满足不同电路的需求。
   • 触点容量方面，在电压不超过250V、电流不超过5A的直流有感负荷电路中，产品输出触点的断开容量为50W。这保证了继电器在长时间工作下的稳定性和可靠性。
3. 绝缘性能：
   • 绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量时，绝缘电阻不小于10MΩ（某些信息可能表明不小于300MΩ，这取决于具体型号和测试条件）。
   • 绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。
4. 环境条件：
   • 工作环境温度通常在-15℃~55℃之间，但具体范围可能因型号而异。
   • 工作位置任意，但应避免周围磁场强度过大（如小于0.5mT）。
   • 相对湿度一般不大于90%，以确保继电器内部的电气元件不受潮气影响。
5. 安装与结构：

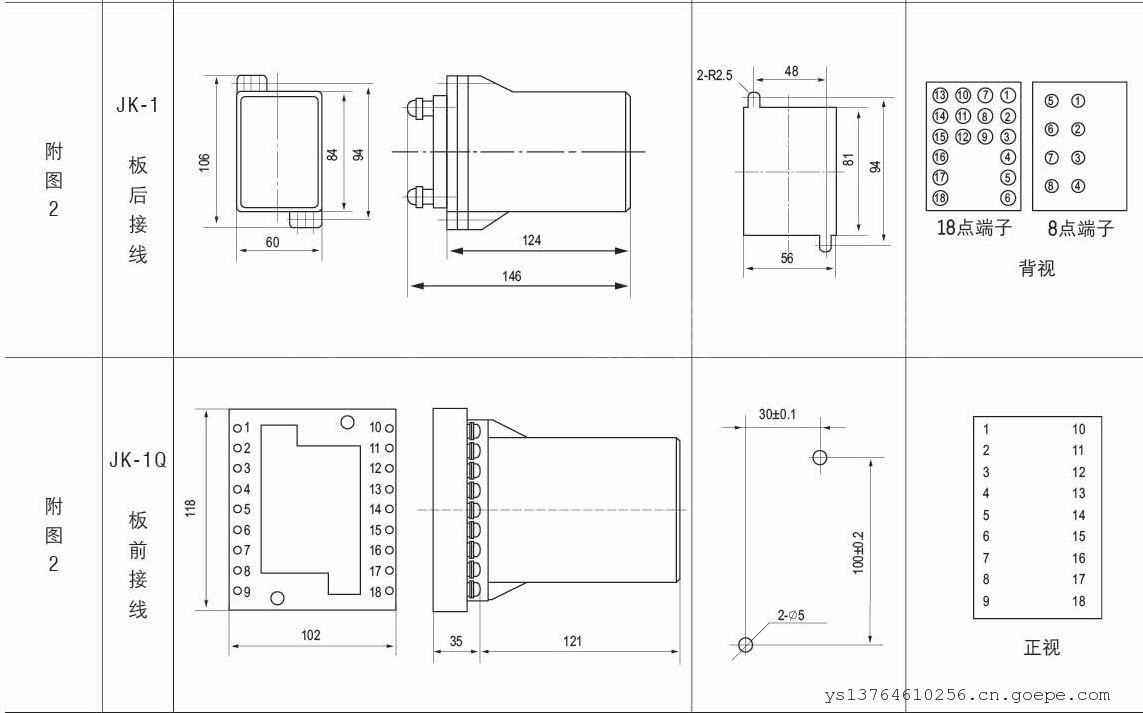

   • DY-23C继电器提供多种安装方式，如导轨安装、凸出式固定结构、凸出式插拔结构以及嵌入式插拔结构等，以适应不同场合的安装需求。
