JOSEF约瑟HDL-A/1-X电流继电器 返回系数高，耐用

系列型号：
JS-11A/11集成电路时间继电器；JS-11A/12集成电路时间继电器；
JS-11A/13集成电路时间继电器；JS-11A/14集成电路时间继电器；
JS-11A/136集成电路时间继电器；JS-11A/137集成电路时间继电器；
JS-11A/21集成电路时间继电器；JS-11A/22集成电路时间继电器；
JS-11A/23集成电路时间继电器；JS-11A/24集成电路时间继电器；
JS-11A/138集成电路时间继电器；JS-11A/139集成电路时间继电器；
JS-11A/140集成电路时间继电器；JS-11A/31集成电路时间继电器；

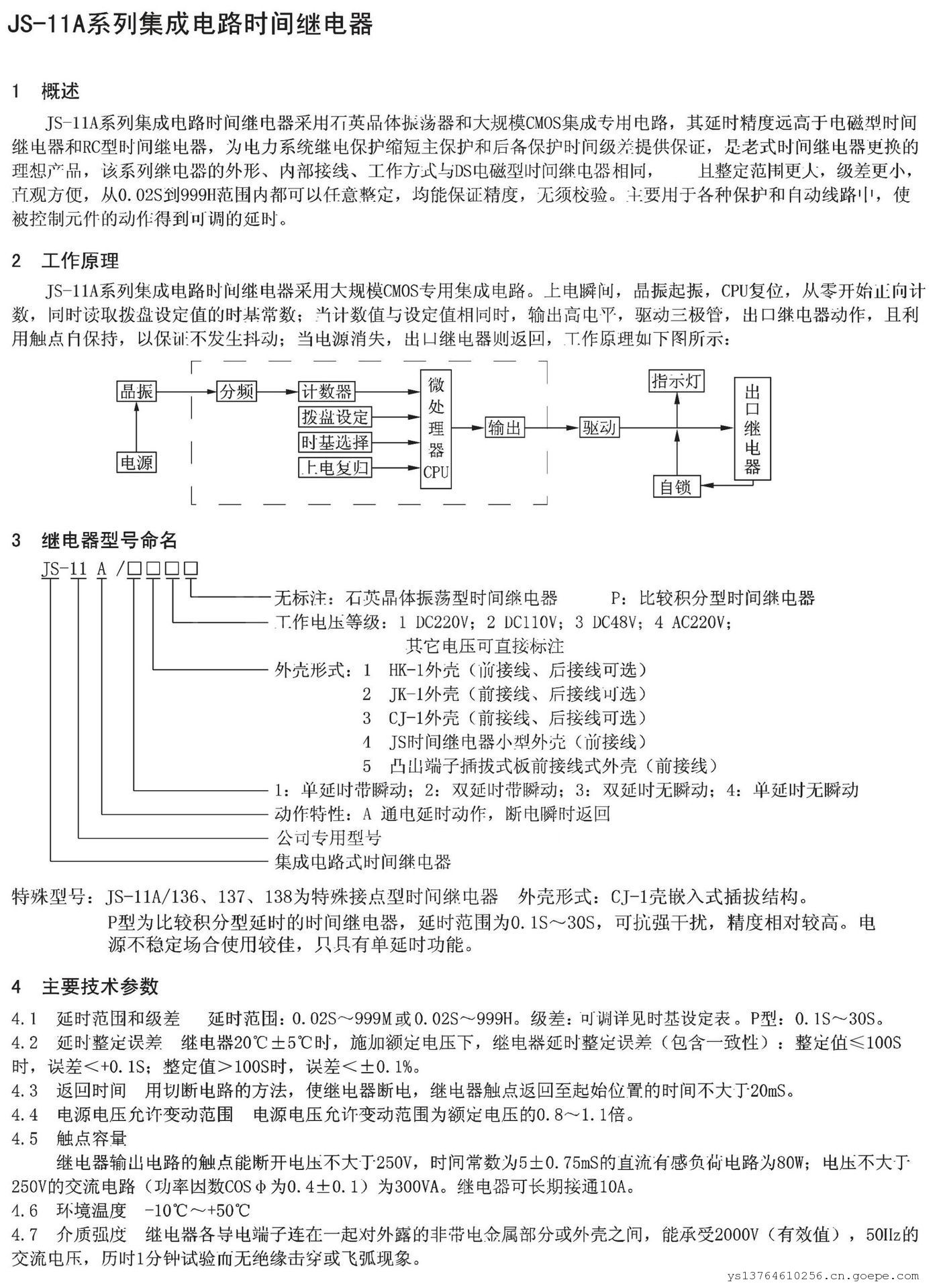

概述

JS-11A/31时间继电器采用石英晶体振荡器和大规模CMOS集成专用电路，其延时精度远高于电磁型时间继电器和RC型时间继电器。它为电力系统继电保护缩短主保护和后备保护时间级差提供保证，是老式时间继电器更换的理想产品。该系列继电器的外形、内部接线、工作方式与DS电磁型时间继电器完全相同，且整定范围更大，级差更小，直观方便。

工作原理

JS-11A/31时间继电器采用大规模CMOS专用集成电路。上电瞬间，晶振起振，CPU复位，从零开始正向计数，同时读取拨盘设定值的时基常数。当计数值与设定值相同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以保证不发生抖动。当电源消失，出口继电器则返回。

主要技术参数

1. 延时范围和级差：延时范围从0.02S到999H范围内都可以任意整定，级差可调，详见时基设定表。P型延时范围为0.1S-30S。
2. 延时整定误差：在20℃±5℃时，施加额定电压下，继电器延时整定误差（包含*性）：整定值≤100S时，误差<+0.1S；整定值>100S时，误差<±0.1%。
3. 返回时间：用切断电路的方法，使继电器断电，继电器触点返回至起始位置的时间不大于20mS。
4. 电源电压允许变动范围：电源电压允许变动范围为额定电压的0.8-1.1倍。
5. 触点容量：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为80W；电压不大于250V的交流电路（功率因数cos m为0.4±0.1）为300VA。继电器可长期接通IOA。
6. 环境温度：10℃-+50℃。
7. 介质强度：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值），50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。

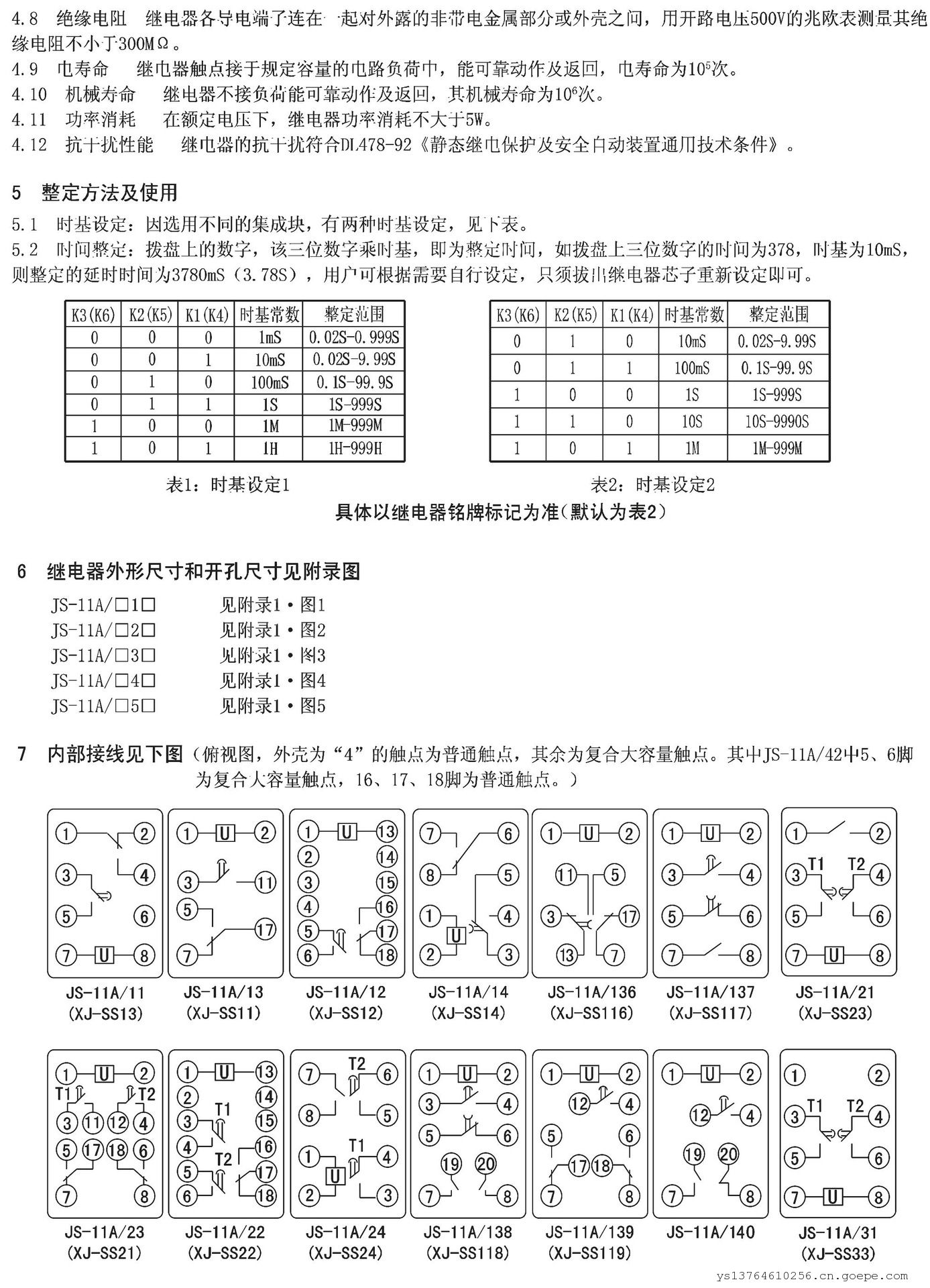

8. 绝缘电阻：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500v的兆欧表测量其绝缘电阻不小于300MΩ。
