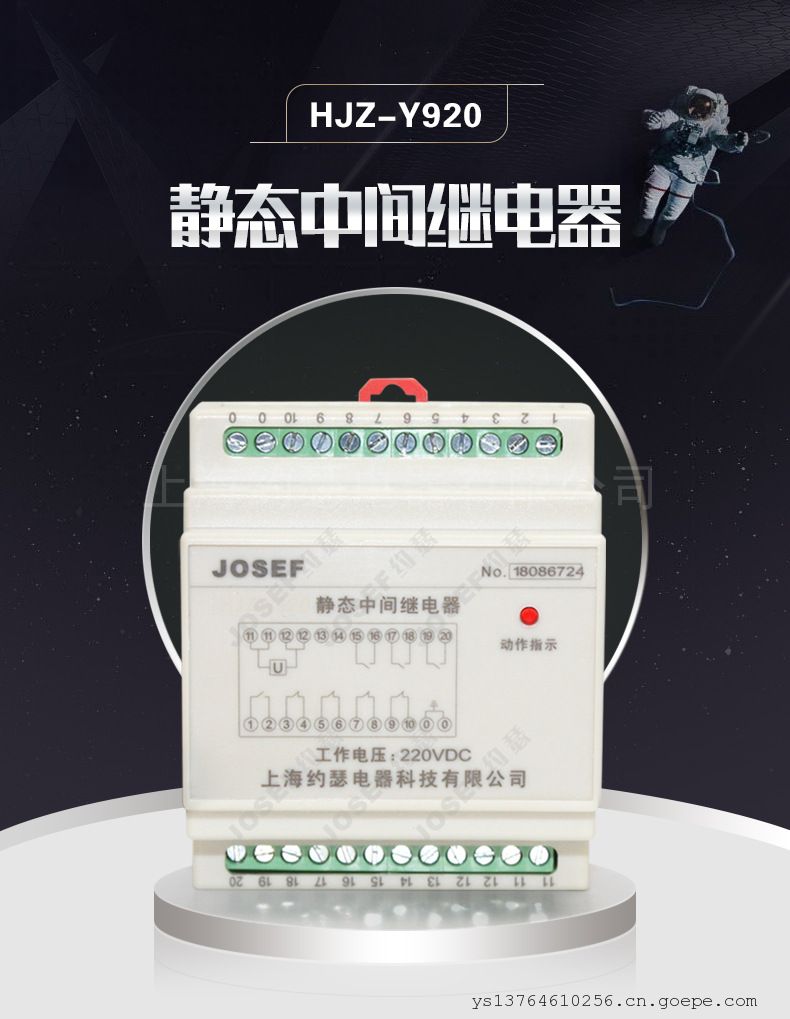

• JOSEF约瑟HJZ-Y920中间继电器 DC220V 稳定安全

    详细信息

     品牌:JOSEF约瑟  型号:HJZ-Y920  应用范围:中间
     额定电流:2 A 额定电压:220 V 触点切换电流:220
     触点形式:一开一闭  防护特征:IP54  最小包装数:1
     3C额定电压范围:36V以下

    一 用途

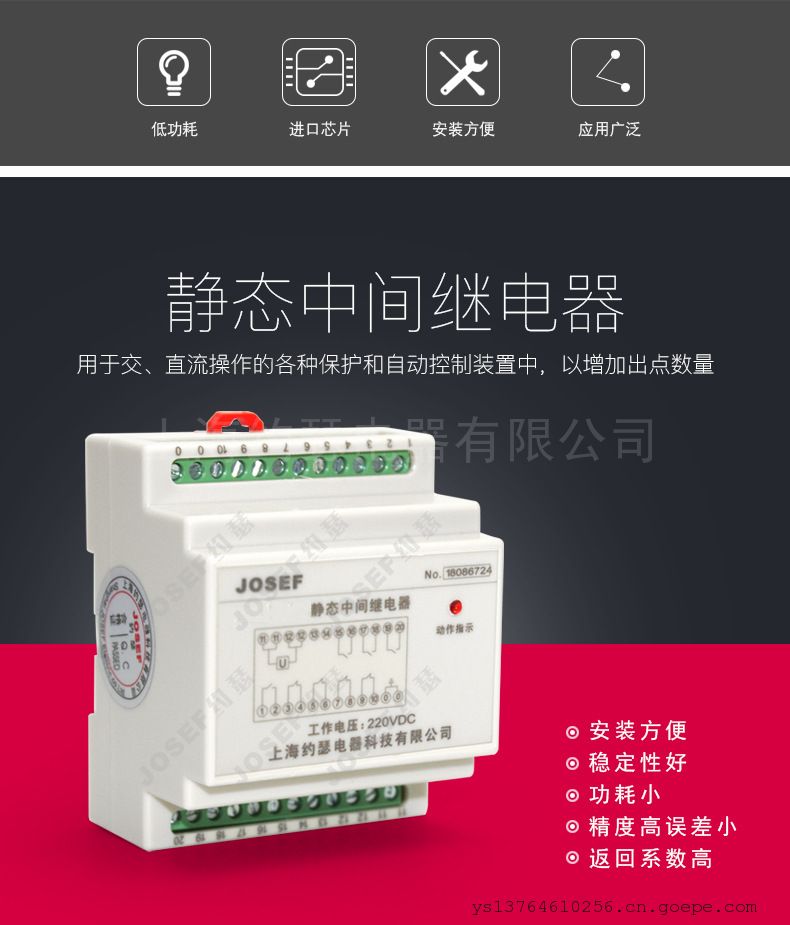

    用于直流或交流操作的各种保护和自动控制的装置中,用以增加触点数量。
    二 安装结构

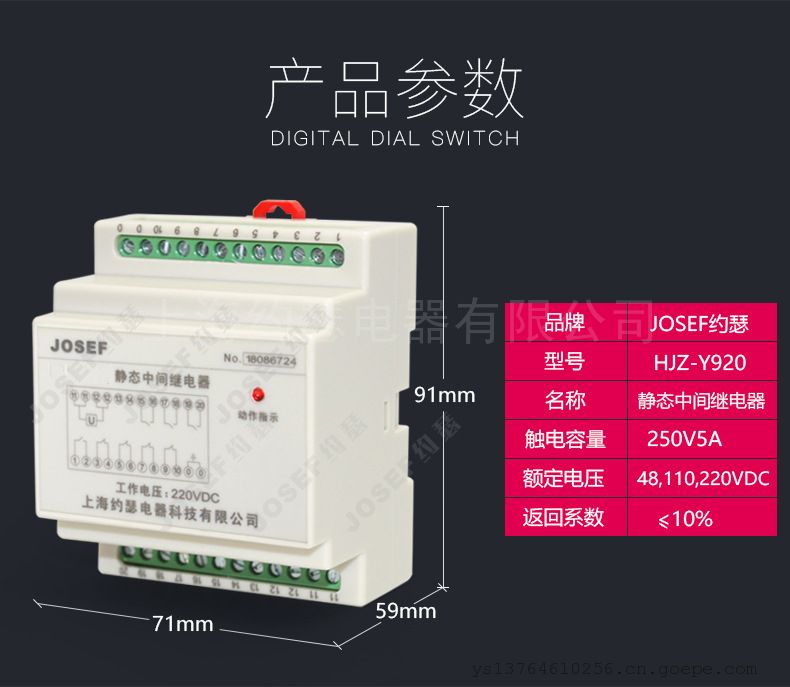

    导轨安装9壳体结构,具体尺寸参阅外型尺寸图。

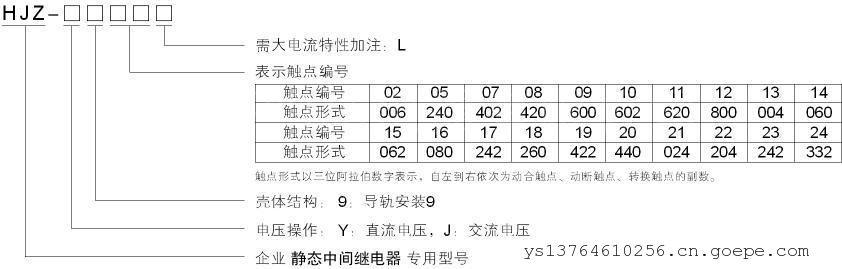

    三 产品型号

    型号规格

    触点形式

    绕组类型

    额定电压(V)

    动作值

    返回值

    动作时间

    (ms)

    返回时间

    (ms)

    功率消耗

    HJZ-Y□02

    ~

    HJZ-Y□24

    见注1

    一个电压

    工作绕组

    220VDC

    110VDC

    48VDC

    不大于

    70%

    额定值

    不小于

    10%

    额定值

    ≤30

    ≤30

    ≤5W

    HJZ-J□02

    ~

    HJZ-J□24

    见注1

    一个电压

    工作绕组

    380VAC

    220VAC

    127VAC

    110VAC

    100VAC

    不大于

    80%

    额定值

    不小于

    10%

    额定值

    ≤35

    ≤35

    ≤5VA

    (额定电压

    380V时,

    ≤6VA)

    四 主要技术参数

    (1). 额定电压:220VDC、110VDC、48VDC
    415VAC、380VAC、220VAC、127VAC、110VAC​​​​​​​、100VAC、48VAC。
    (2). 动作值:直流中间继电器不大于70%额定电压;交流中间继电器不大于80%额定电压。
    (3). 返回值:不小于10%额定电压。
    (4). 触点容量:可长期接通5A电流,在电压不大于250VDC的直流回路中,可断开τ=5ms 50W的直流感性负载,
    在电压不大于250VAC的交流回路中,可断开COSΦ=0.4 250VA的交流负载。
    L型:可长期接通8A,可断开250VDC τ=5ms​​​​​​​ 80W直流有感负载:可断开400VAC COSΦ=0.4 400VA
    交流负载。
    (5). 功 耗:不大于5W。
    (6). 动作时间:直流中间继电器不大于30ms,交流中间继电器不大于35ms。
    (7). 绝缘电阻:用开路电压500V的兆欧表​​​​​​​测量各外露带电端子与外壳之间,绝缘电阻不小于300MΩ。
    (8). 介质强度:各引出带电端子与外壳间承受工频2KV(有效值)50Hz试验电压,历时1分钟不击穿,无闪络。
    五 使用条件

    (1). 环境温度:-15℃~55℃; (4). 工作位置:任意;
    (2). 无导电气体,无腐蚀性气体,无较​​​​​​​强振动; (5). 周围磁场强度:小于0.5mT;
    (3). 工作电压:不大于120%额定电压; (6). 不得有雨水和雪,有防雾、防尘、防风沙设施。
    六 接线图

    HJZ系列静态中间继电器接线图​​​​​​​
