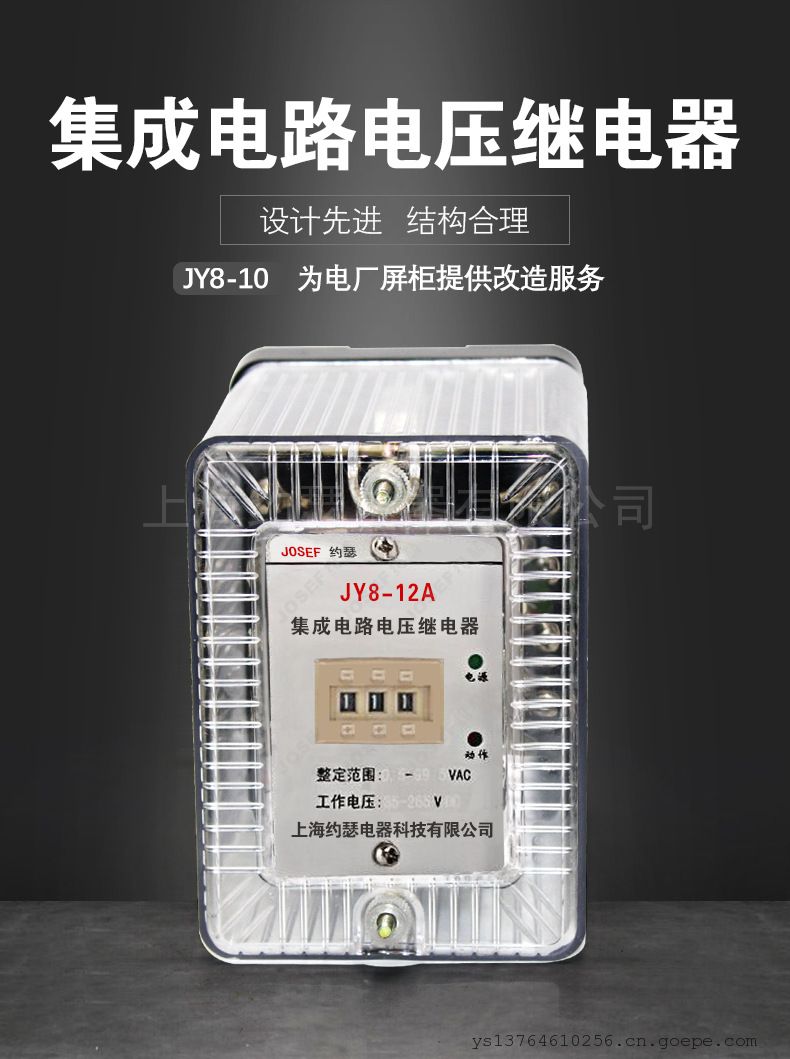

JOSEF约瑟JY8-12A/3电压继电器 整定范围1-140VAC;辅助电源DC220V
详细信息
| | 品牌：JOSEF约瑟 | | 型号：JY8-12A/3 | | 应用范围：电压 | |
| | 额定电流：2 A | | 额定电压：220 V | | 触点切换电流：220 | |
| | 触点形式：一开一闭 | | 整定范围：1-140VAC | | 辅助电源：DC220V | |

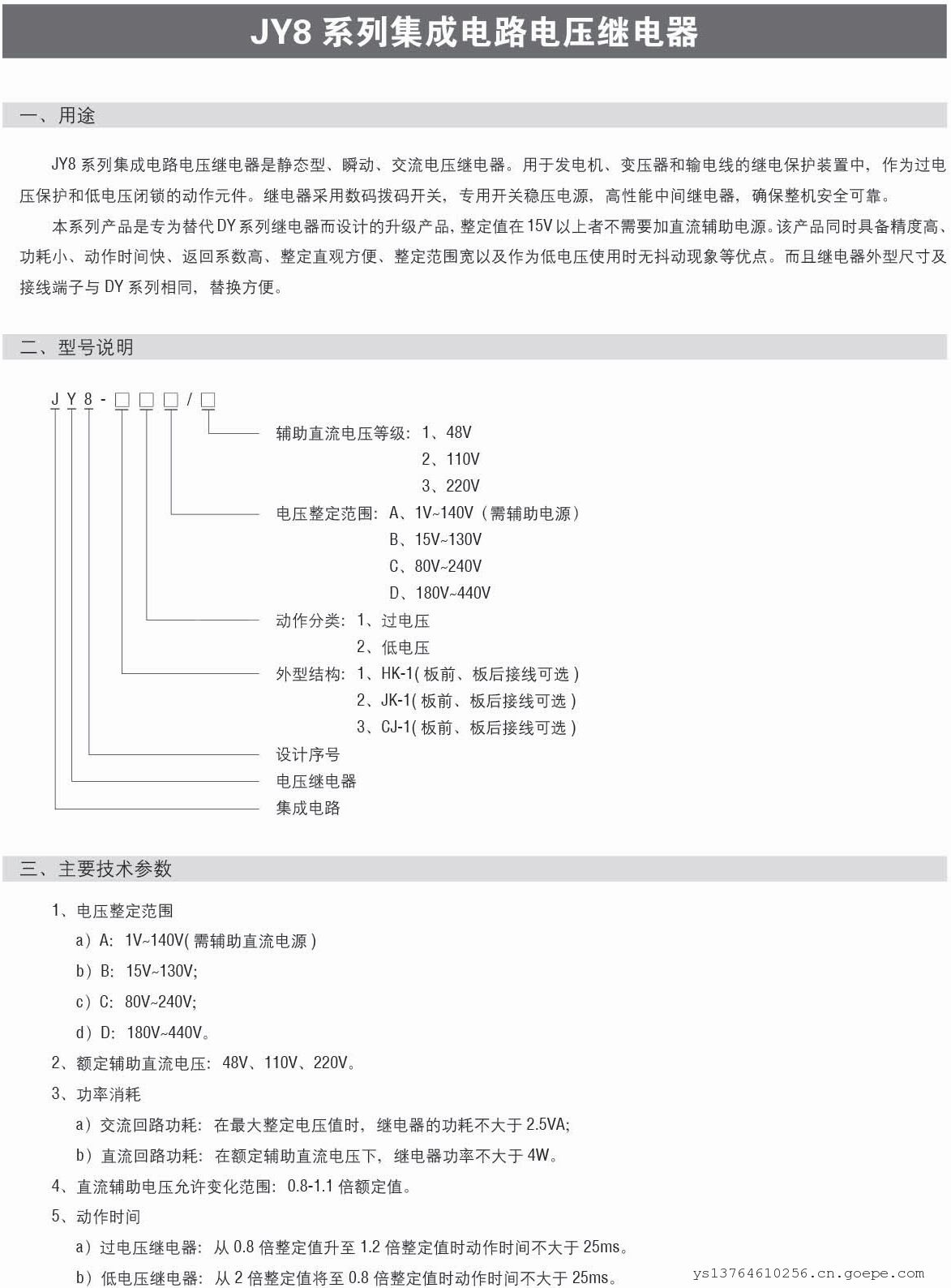

一、用途
JY8系列电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的起动元件。
特点
二、本继电器由集成电路组成，具有精度高、功耗小、动作速度快、返回系数高、整定范围宽，整定值大于15V时无需辅助电源。作为低电压继电器使用时，无抖动现象，可替代电磁型继电器。
三、工作原理
图1继电器工作原理框图被测量的交流电压U经隔离采样后，得到与被测电压成比例的电压Ui。Ui经整定、放大整流和滤波后，得到与U成正比的直流电压Uo。在电平检测器中，直流电压Uo与直流参考电压Ue比较，若Uo>Ue，电平检测器输出的低电平。反之，若Uo<Ue，则输出高电平。
JY8-口口A型继电器需直流辅助电源。 JY8-口B、JY8-口C、JY8-D型继电器内部集成电路所需的直流电压，由交流电压经整流稳压后提供，无需直流辅助电源。
四、技术数据
额定电压
a)交流电压额定值:A、D型:400 V，B型:100 V，C型:220 V;b)直流辅助电压额定值:24V，48 V，110 V，220 V。5.2 电压整定范围
a)A型:1 V~440 V(需用辅助电源):
b)B型:15 V~130 V;
c) C型:80 V~240 V;
d)D型:180 V~440 V
功耗
a)B、C、D型继电器在额定交流电压下，继电器功耗不大于7 VA:
b)A型继电器在额定交流电压下，继电器功耗不大于2VA;A型继电器辅助电源回路，在额定电压下，继电器功耗不大于6 W。
动作时间
a)过电压继电器:2倍整定值的动作时间不大于35 ms;
b)低电压继电器:05倍整定值的动作时间不大于35 ms。
返回时间：返回时间不大于45ms。
返回系数
a)过电压继电器返回系数不小于0.9;
b)低电压继电器返回系数不大于1.1。
整定误差
继电器在基准条件下，整定值小于等于10 V时，整定误差不大于5 %;整定值大于10 V时，整定误差不大于2.5 %。
