STR-F2-S系列上电延时时间继电器 用于五金工具JOSEF约瑟
详细信息
| | 品牌：JOSEF约瑟 | | 型号：STR-F2-S系列 | | 应用范围：时间 | |
| | 额定电流：10 A | | 额定电压：220 V | | 触点形式：一开一闭 | |
型号
STR-F2-S系列上电延时时间继电器
STR-F2-S/230VAC

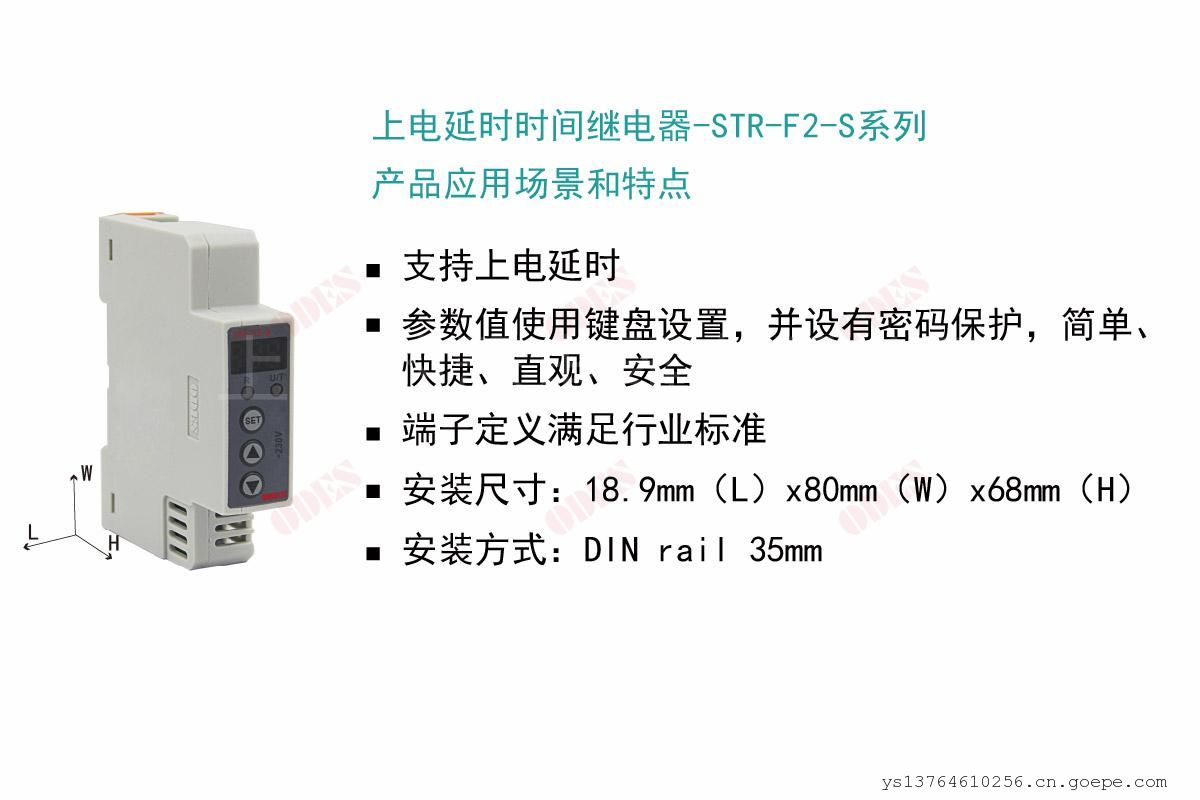

上电延时时间继电器-STR-F2-S系列产品应用场景和特点
支持上电延时
参数值使用键盘设置，并设有密码保护，简单、快捷、直观、安全

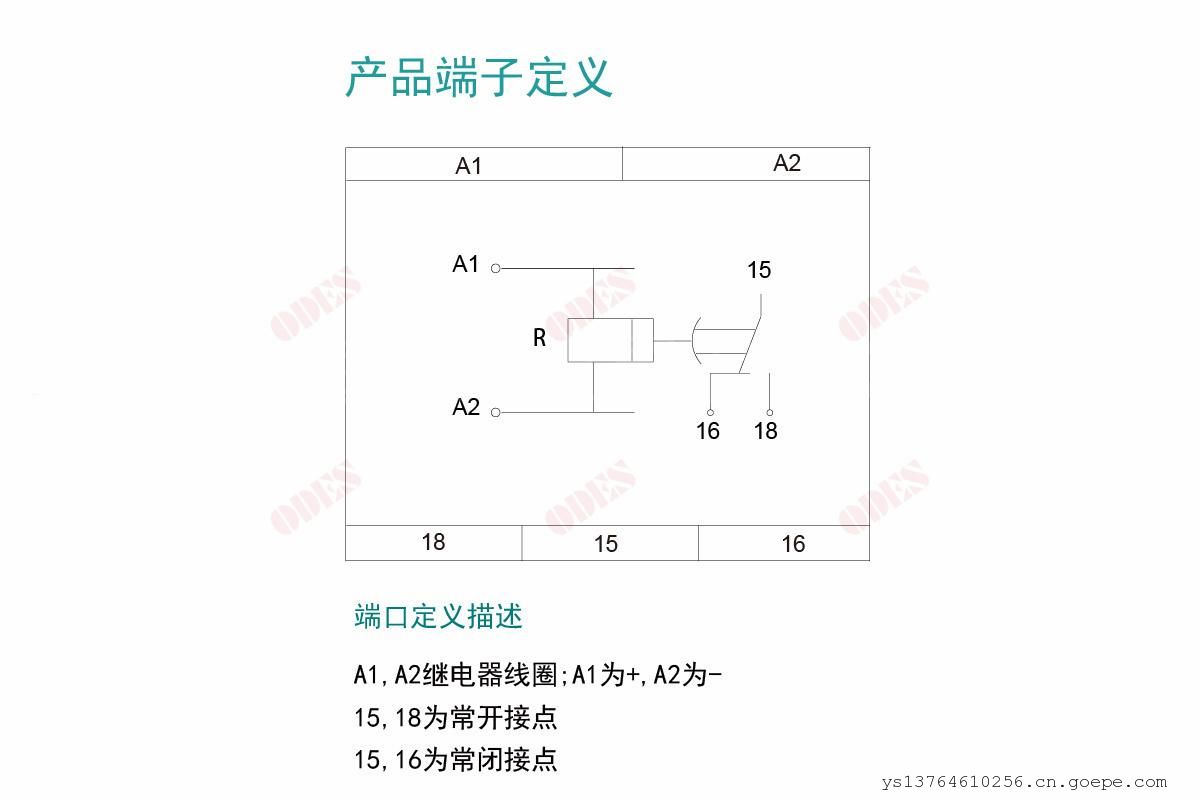

端子定义满足行业标准

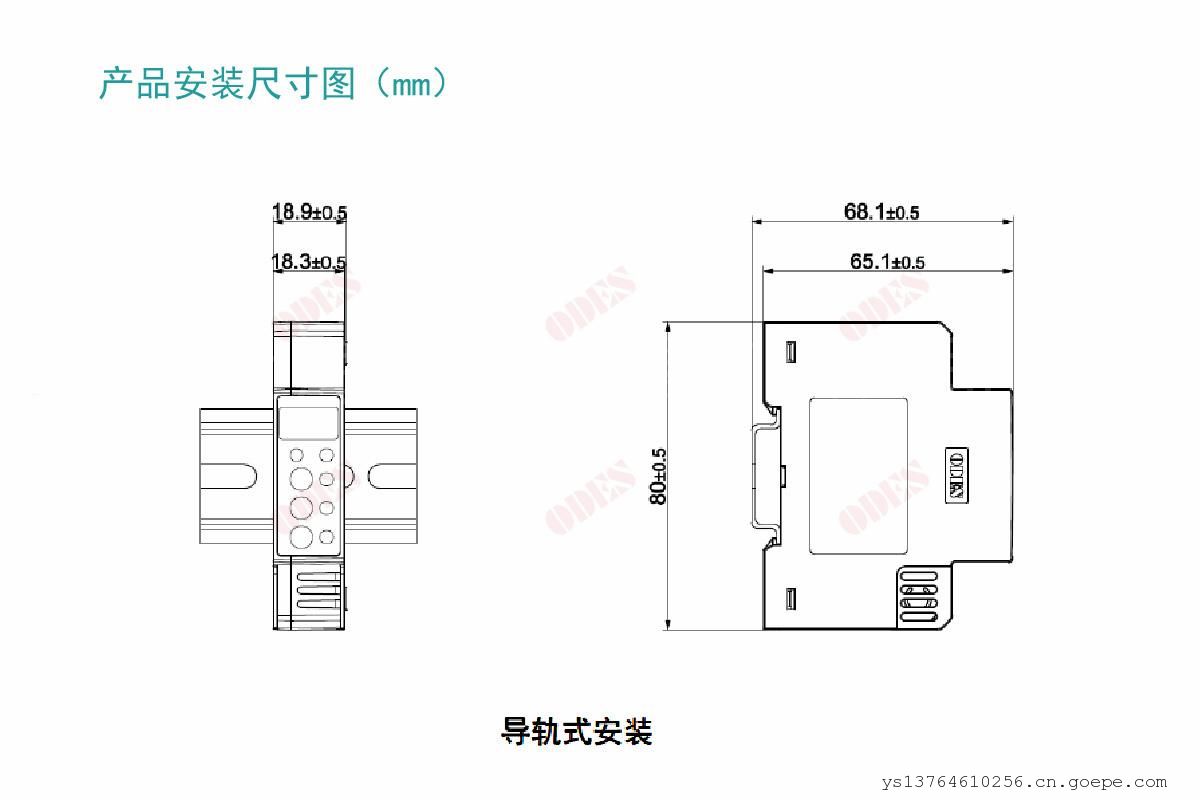

安装尺寸:18.9mm (L) x80mm (W) x68mm (H)安装方式:DIN rail 35mm

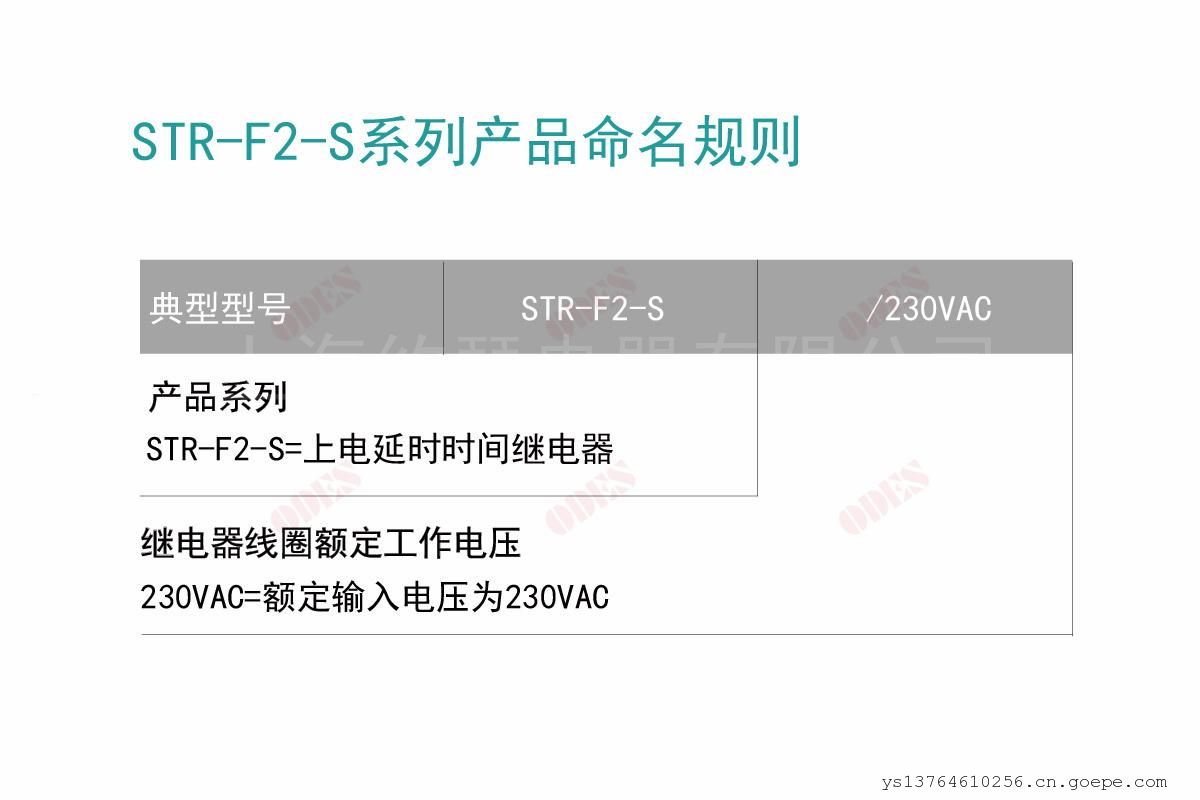

STR-F2-S系列产品命名规则
典型型号
STR-F2-S/230VAC
产品系列
STR-F2-S=上电延时时间继电器继电器线圈额定工作电压
230VAC=额定输入电压为230VAC

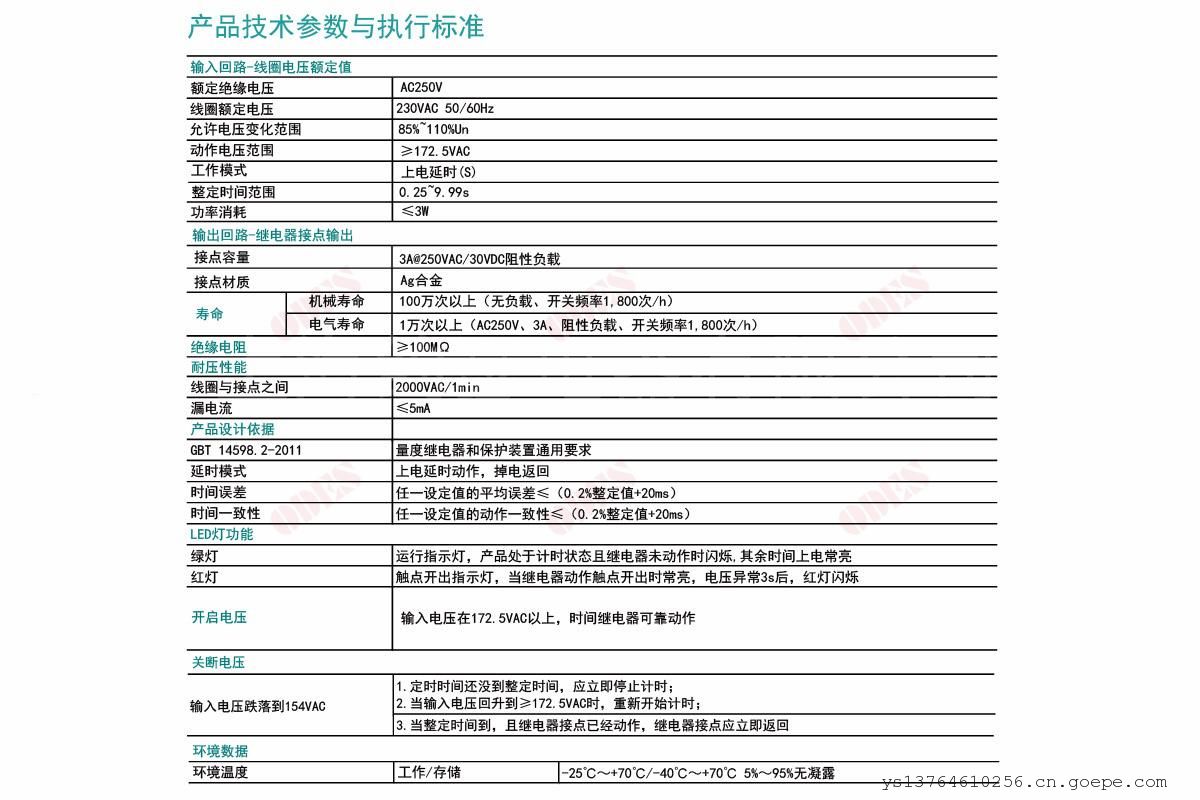

产品技术参数与执行标准
输入回路-线圈电压额定值
额定绝缘电压AC250V
线圈额定电压230VAG 50/60Hz
允许电压变化范围85%~110%Un
动作电压范围≥172.5VAC
工作模式上电延时(S)
整定时间范围0.25~9.99s
功率消耗≤3W
输出回路-继电器接点输出
接点容量3AR250VAC/30VDC阻性负载
接点材质Ag合金
机械寿命100万次以上（无负载、开关频率1,800次/h)
寿命
电气寿命1万次以上(AC250V、3A、阻性负载、开关频率1.800次/h)
绝缘电阻≥100Mo
耐压性能线圈与接点之间2000VAC/1min
漏电流≤5mA
产品设计依据
GBT14598.2-2011
量度继电器和保护装置通用要求

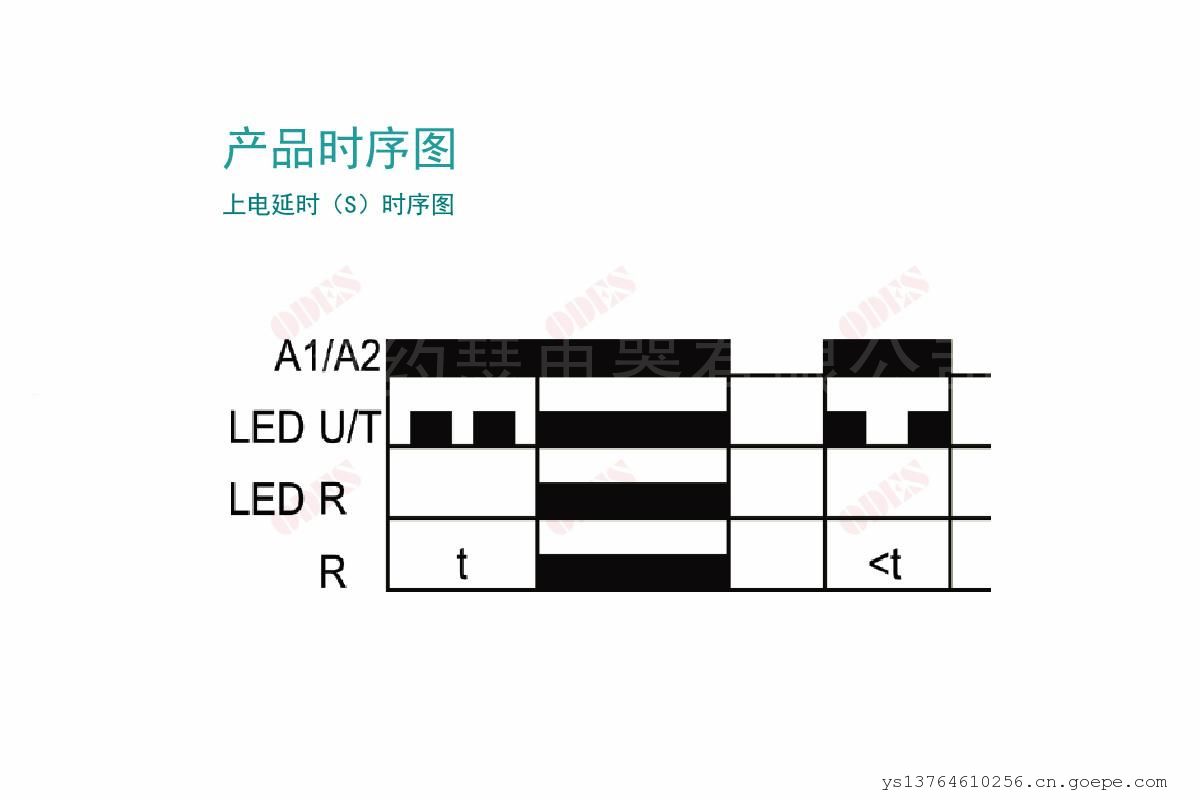

延时模式
上电延时动作，掉电返回
时间误差
任一设定值的平均误差≤(0.2%整定值+20ms)
时间一致性
任一设定值的动作一致性≤(0.2%整定值+20ms)
LED灯功能
绿灯
运行指示灯，产品处于计时状态且继电器未动作时闪烁.其余时间上电常亮
红灯
触点开出指示灯，当继电器动作触点开出时常亮，电压异常3s后，红灯闪烁
开启电压
输入电压在172.5VAC以上，时间继电器可靠动作
关断电压
1.定时时间还没到整定时间，应立即停止计时;
输入电压跌落到154VAC
2.当输入电压回升到≥172.5VAC时,重新开始计时;
3.当整定时间到，且继电器接点已经动作，继电器接点应立即返回
环境数据
环境温度
工作/存储
-25℃～+70℃/-40℃+70℃ 5%～95%无凝露
