JOSEF约瑟RY-D1/1电压继电器 AC220V 整定电压：1-199VAC

1、概述

RWY-D系列无辅助源电压继电器用于发电机，变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电乐继电器使用无抖动现象，无需直流辅助电源可以替代电磁型电压继电器。

RWY-D系列电压继电器采用导轨安装壳体，此种壳体体积小、外形美观、轻便，重量只拼装，符合欧规标准，可直接安装在开关柜35mm导轨条上，提有300-500g，可高了安装密度，方便接线。

2、原理说明
本继电器为静态型继电器，采用进口集成电路构成，被测量的交流电压U~经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压UO，在电平检测中Uo与直流参考电压 Ue 进行比较，若直流电压UO低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压UO高于参考电压 Ue，电平检测器输出负信号，本继电器处于不动作状态。

3、型号命名

4、技术参数

1、交流额定值:100V/50Hz

2、过载能力:交流回路允许长期接通1.2倍额定值。

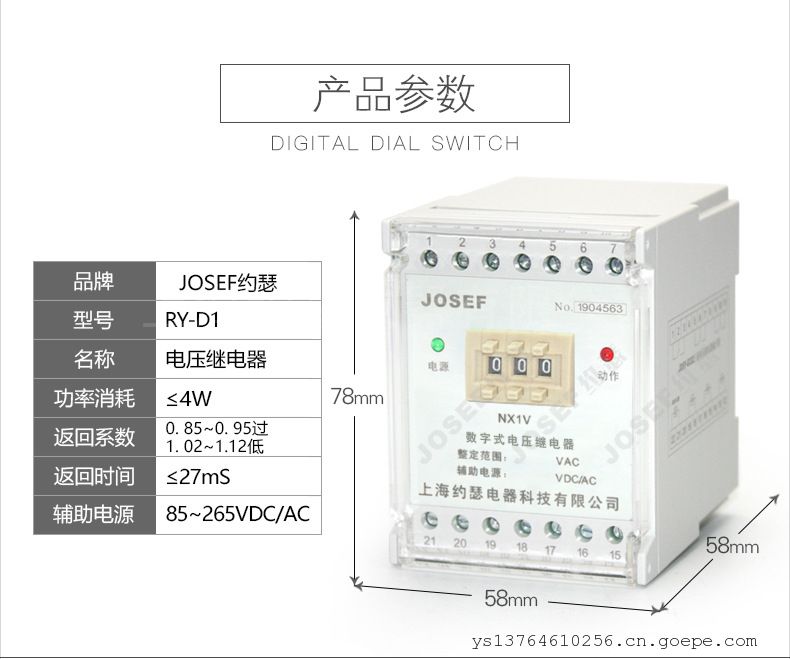

3、电压整定范围:19V~130V、85V~265V、180V~440V，级差为1V

4、功率消耗:

a、交流回路功耗小于1.5VA(交流额定值100V时)

5、整定误差

a、在整定范围内，整定平均误差的值不大于3%，平均误差=(5次测量平均值-整定值)/整定值X***.

b、在基准条件下，同一整定值上测量的5次动作值的值和*小值应不大于的4%。

c、在-10C~50C的温度下，任一整***误差的值应不大于整定值的4%。6、动作时间

a、过电压继电器:1.2倍整定值的动作时间不大于40ms:2倍整定值的动作时间不大于35ms7、返回系数

a、过电压继电器返回系数为0.85~095

b、低电压继电器返回系数为1.02~1.12

8、返回时间:不大于27ms。

5、整定方法和使用。
  本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电压。例如：三位数字是220，即为220V。由于本系列继电器采用电源电激式，只要电压符合即可，被测电压无须考虑串、并接法，只要按接线图接入即可。

6、接线图

7、订货须知

订货时请写明继电器型号、规格、数量、电源额定电压或电流、结构型式代号以及特殊要求

电压继电器 RY-D1/1 AC220V 整定电压：1-199VAC

电压继电器 RY-D2 (40-450V) 辅助电源DC110V

电压继电器 RY-D1 1-240V AC220V

电压继电器 RY-D2/2 DC220V-40-450V

电压继电器 RWY-D2/1 整定范围：19~130VAC

低电压继电器 RWY-D2 19-130V 60HZ AC220V

电压继电器 RWY-23 180~440V

电压继电器 RWY-D 1/3 AC380V 180~400V

过电压继电器 RWY-D1/1 整定电压19-130V

电压继电器 RWY-D2/1 整定电压：19-130V

电压继电器 RWY-22 180~440V

压继电器 RWY-23 180~440V
