JOSEF约瑟 HJZZ-32/2A 综合继电器 DC220V 3S 冶金化工用 系数高
详细信息
| | 品牌：JOSEF约瑟 | | 型号：HJZZ-32/2A | | 应用范围：冶金 | |
| | 额定电流：10 A | | 额定电压：220 V | | 触点负载：40 | |
| | 触点切换电流：220 | | 触点形式：一开一闭 | | 是否专供外贸：否 | |

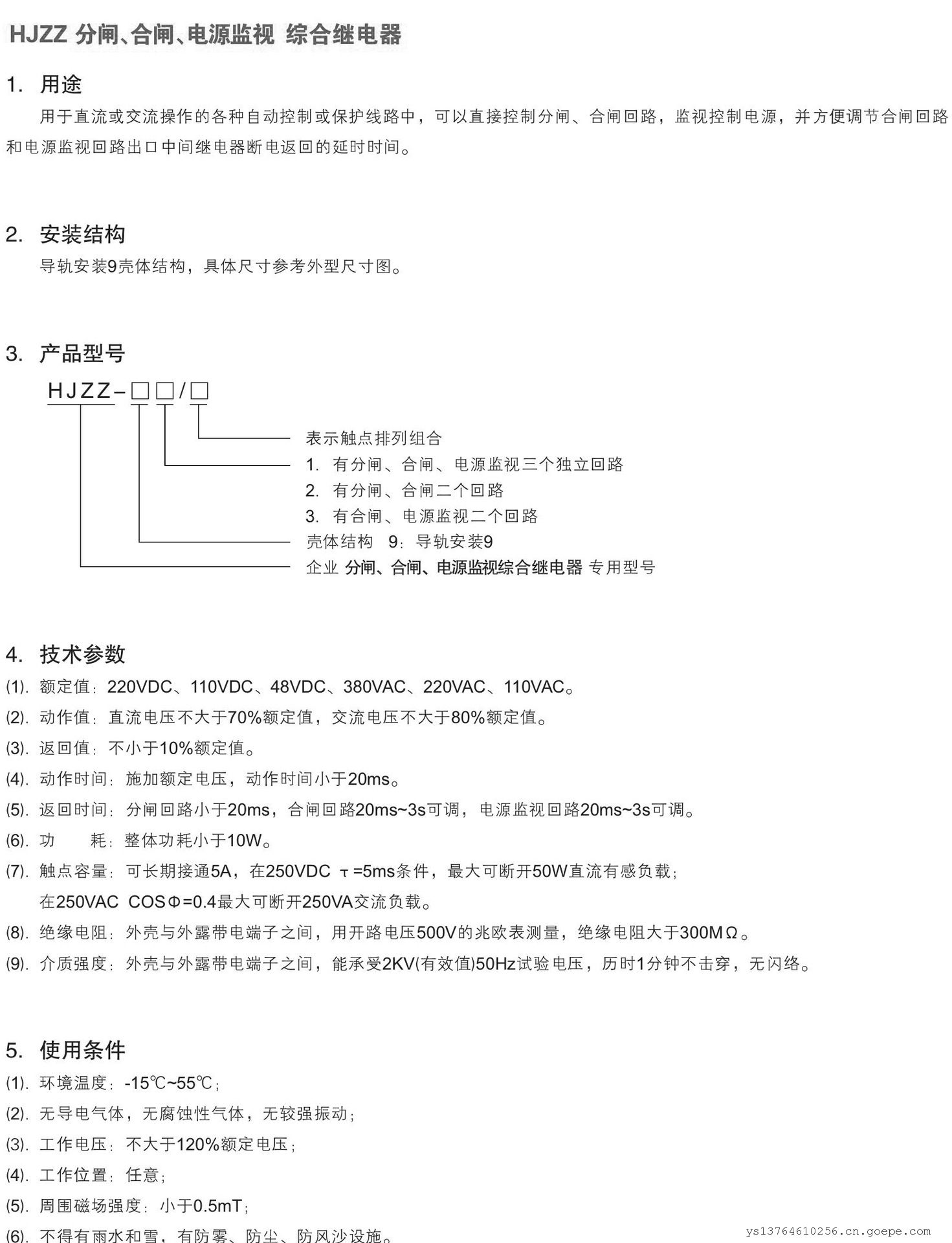

1．用途
综合继电器
用于直流或交流操作的各种自动控制或保护线路中，可以直接控制分闸、合闸回路，监视控制电源，并方便调节合闸回路 和电源监视回路出口中间继电器断电返回的延时时间。
2．安装结构
导轨安装9壳体结构，具体尺寸参考外型尺寸图。
3．产品型号
HJZZ综合继电器型号含义
4．技术参数
(1).额定值：220VDC、110VDC、48VDC、380VAC、220VAC、110VAC。
(2).动作值：直流电压不大于70%额定值，交流电压不大于80%额定值。
(3).返回值：不小于10%额定值。
(4).动作时间：施加额定电压，动作时间小于20ms。
(5).返回时间：分闸回路小于20ms，合闸回路20ms~3s可调，电源监视回路20ms~3s可调。
(6).功 耗：整体功耗小于10W。
(7).触点容量：可长期接通5A，在250VDC τ=5ms条件，大可断开50W直流有感负载；
在250VAC COSΦ=0.4大可断开250VA交流负载。
(8).绝缘电阻：外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。
(9).介质强度：外壳与外露带电端子之间，能承受2KV(有效值)50Hz试验电压，历时1分钟不击穿，无闪络。
5．使用条件
(1).环境温度：-15℃~55℃；
(2).无导电气体，无腐蚀性气体，无较强振动；
(3).工作电压：不大于120%额定电压；
(4).工作位置：任意；
(5).周围磁场强度：小于0.5mT；
6．接线图及外形尺寸图

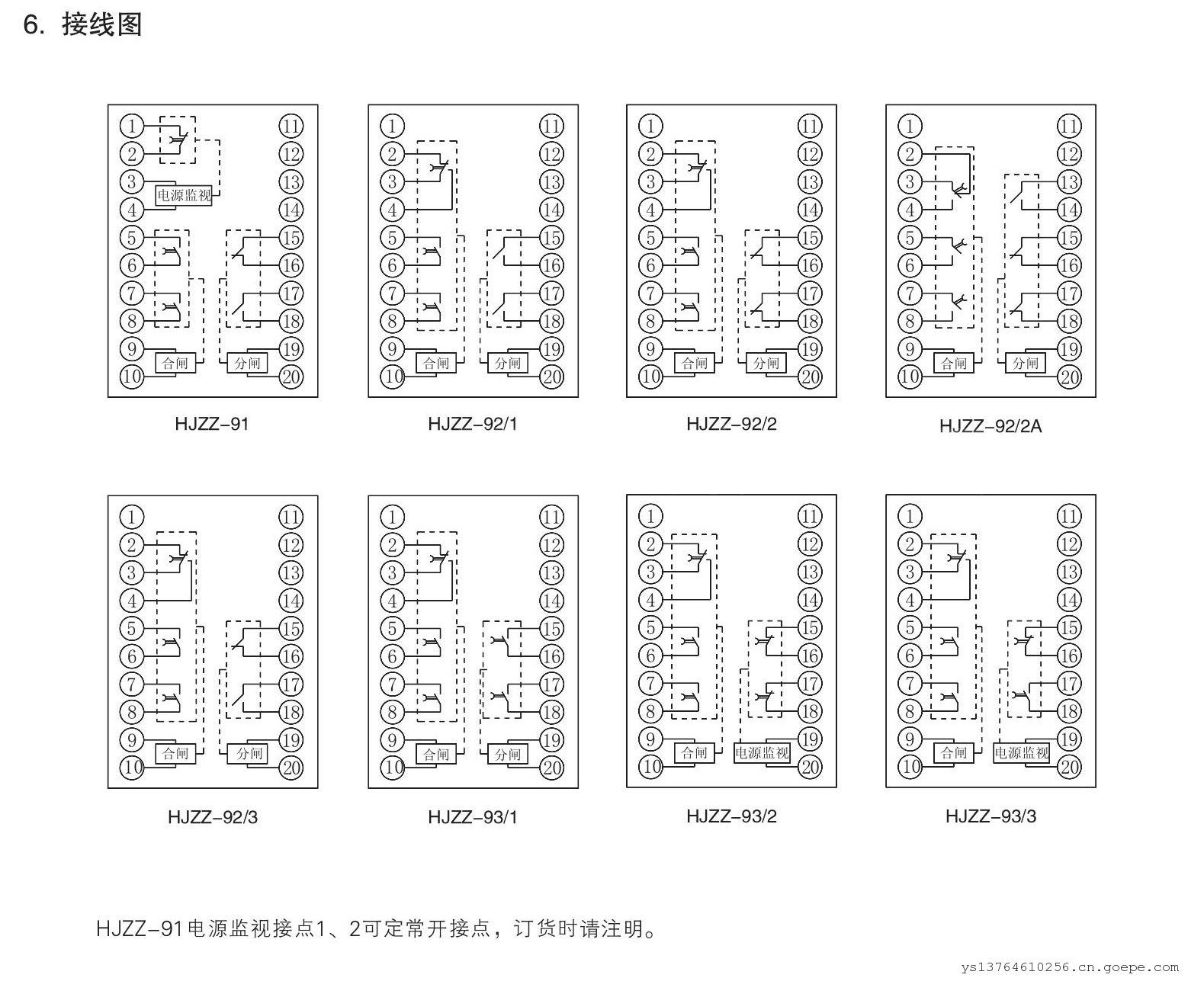

HJZZ综合继电器接线图
7 订货须知
订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
