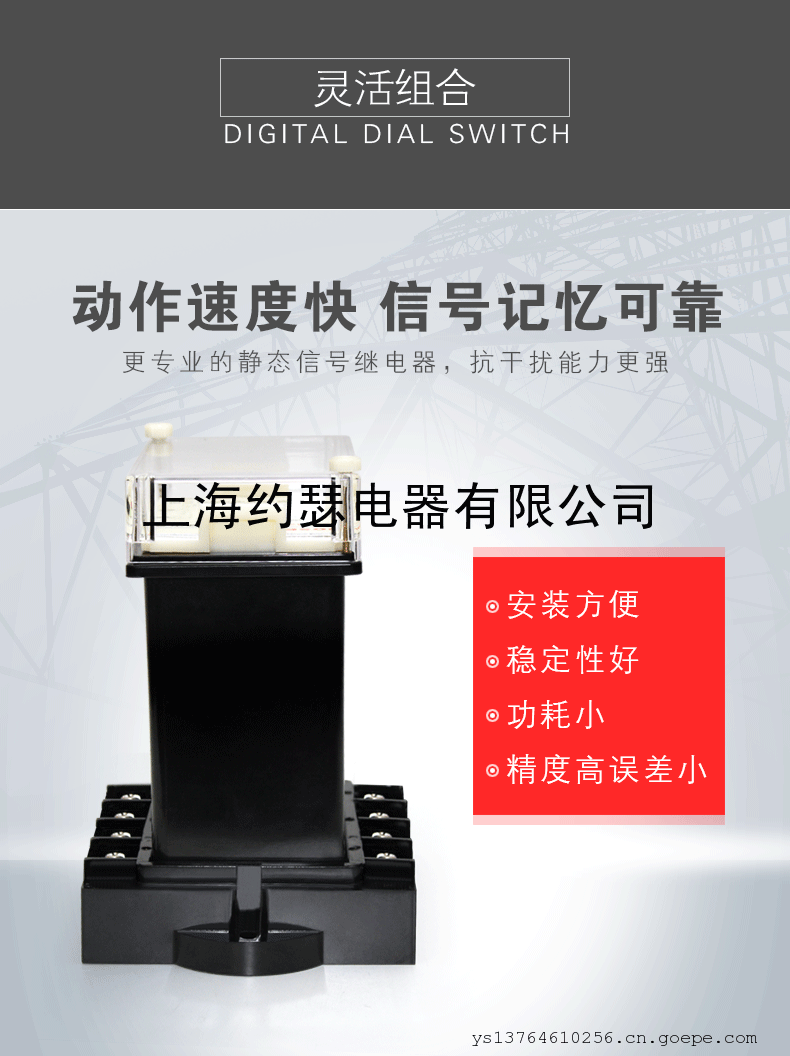

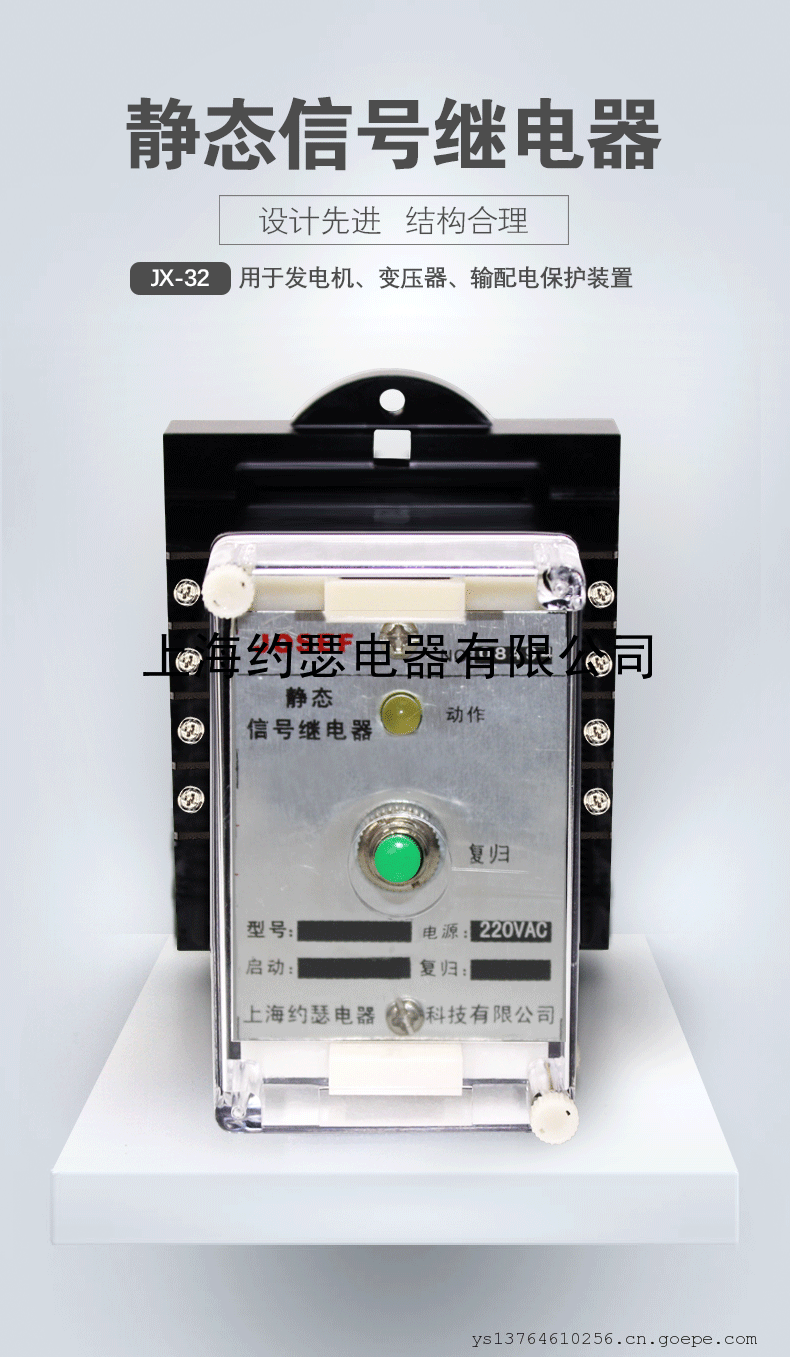

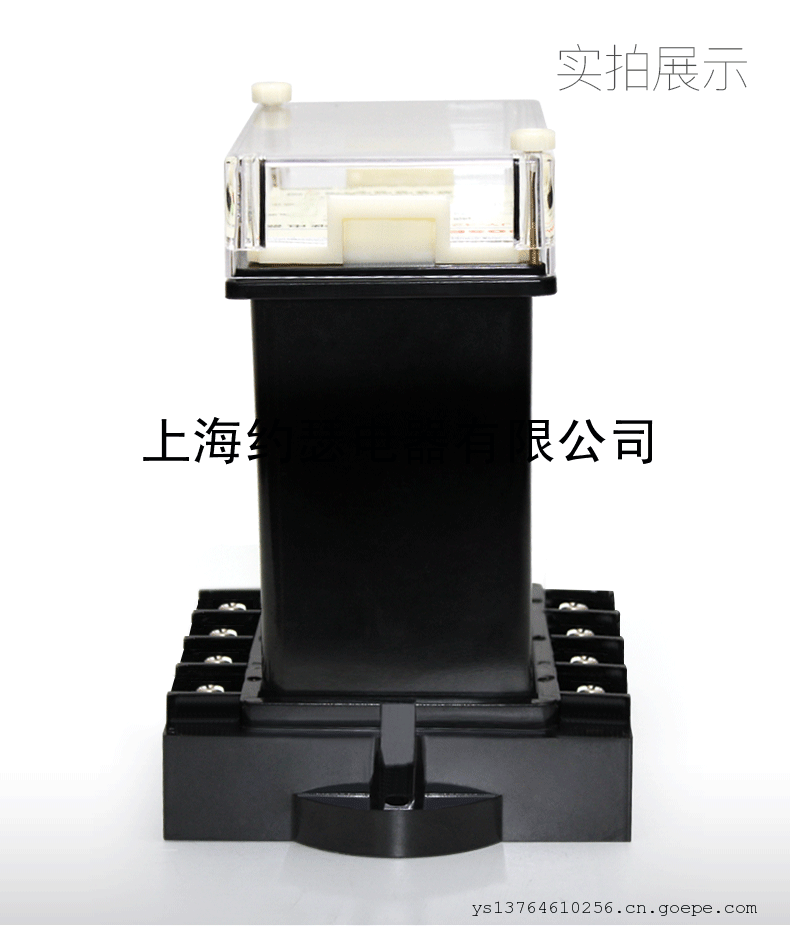

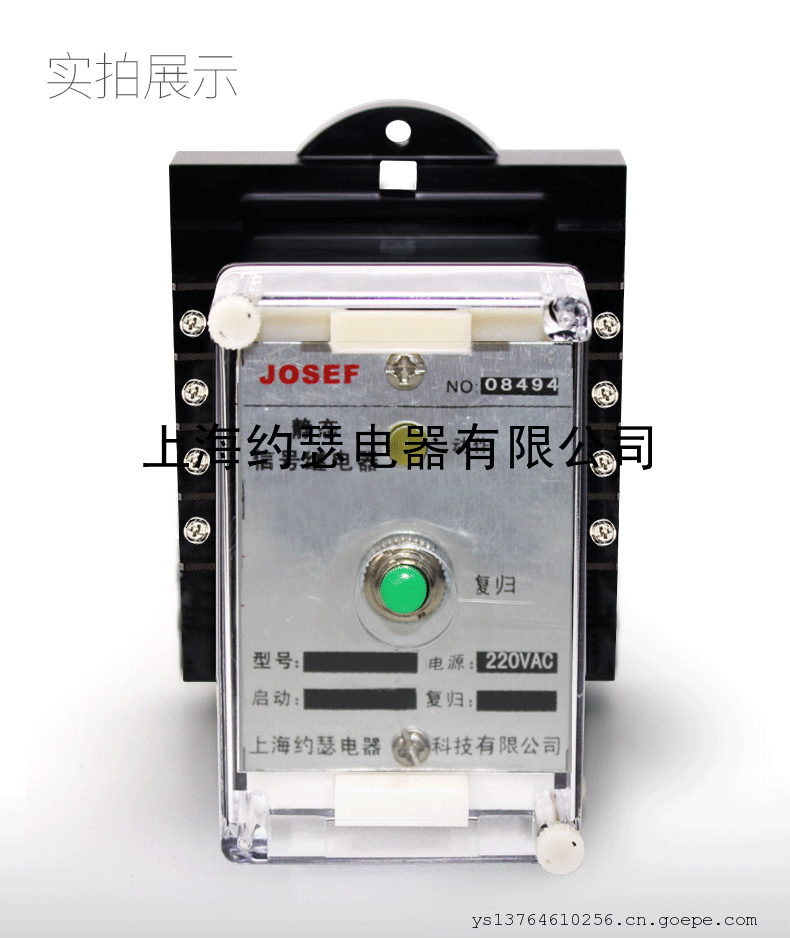

JOSEF约瑟信号继电器 DC110V 0.01-2A 嵌入式板后接线 JX-32
详细信息

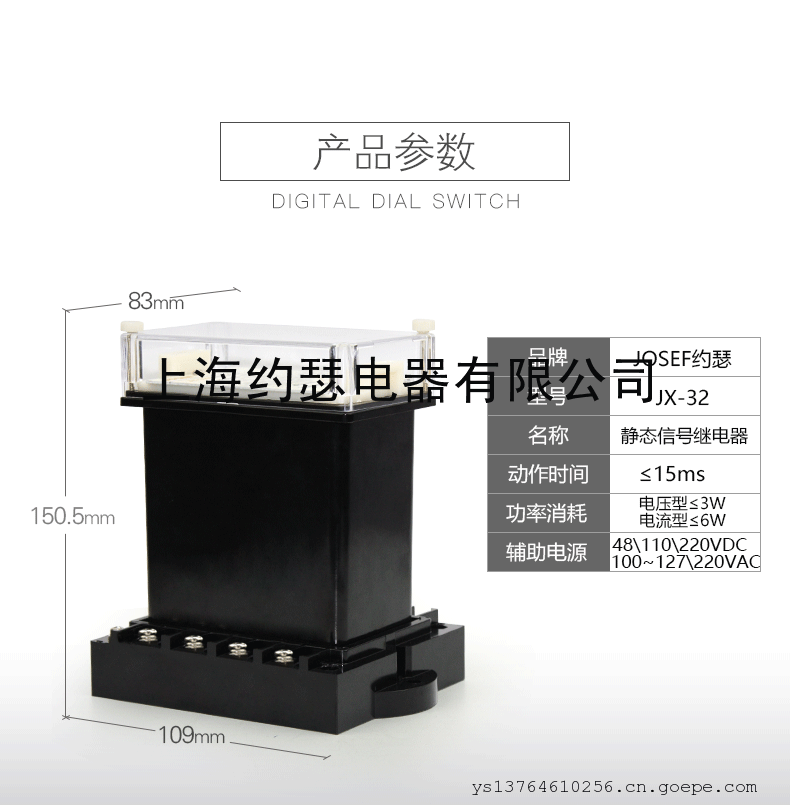

| | 品牌：JOSEF约瑟 | | 型号：JX-32 | | 应用范围：机械设备 | |
| | 额定电流：2 A | | 额定电压：250 V | | 触点负载：40 | |
| | 触点切换电流：220 | | 种类：信号继电器 | | 线圈电源：220 | |
| | 线圈功率：6 | | | | | |

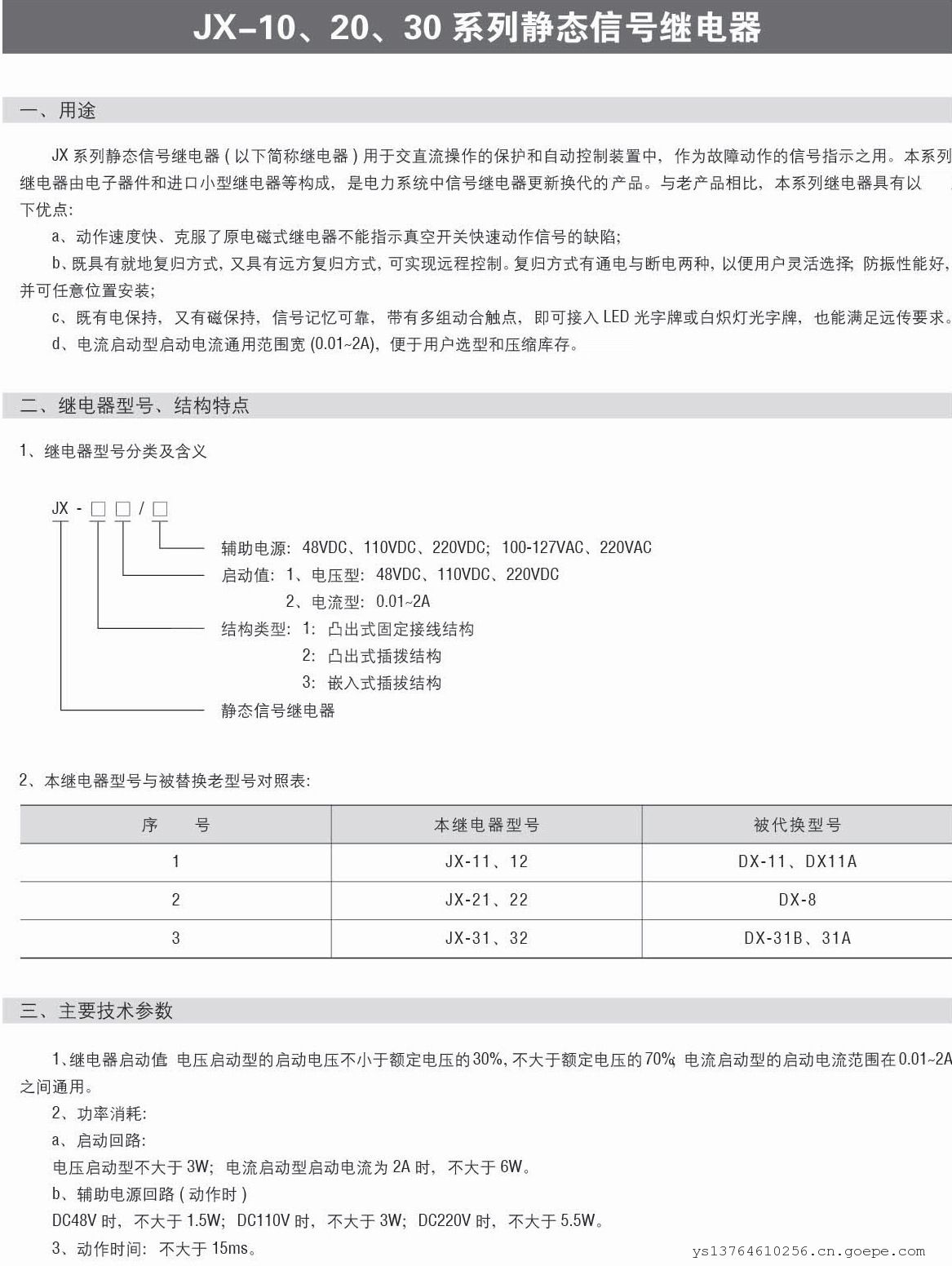

用途
JX系列信号继电器应用于直流操作保护线路中，作为信号指示器用。
继电器工作原理

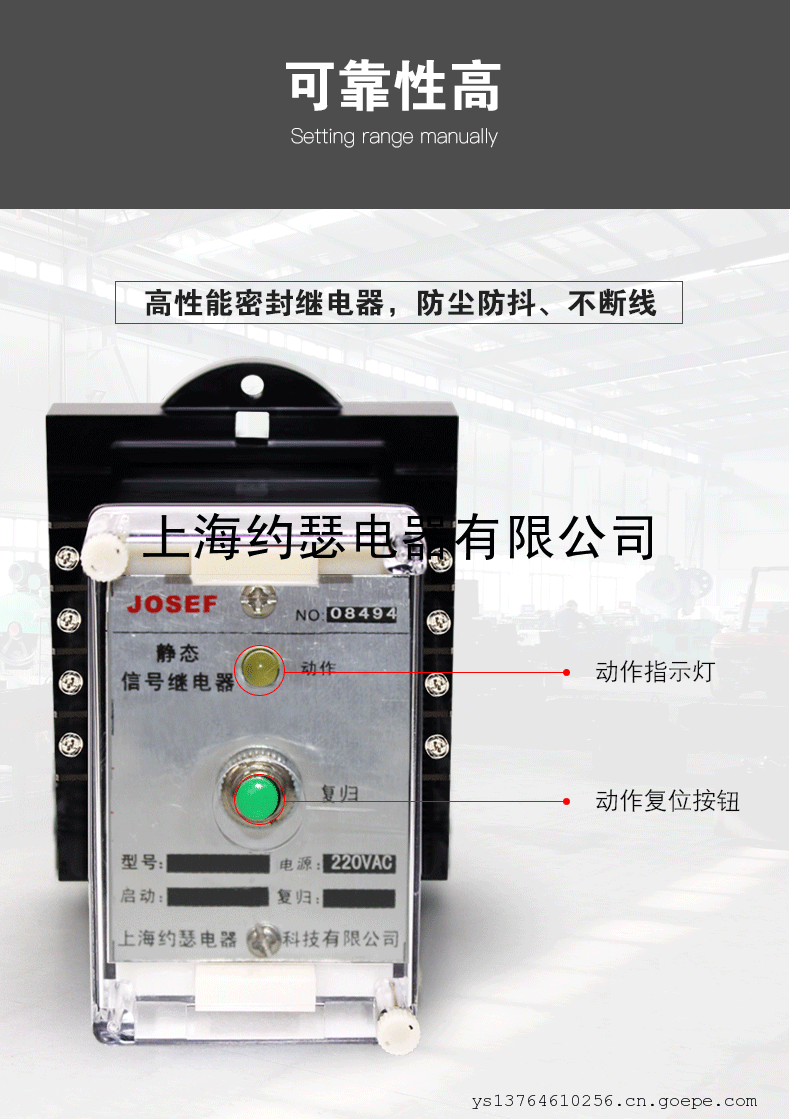

继电器由光电耦合器和电阻等器件组成采样检测回路。当被检测信号到达一定值时，光耦导通输出高电平，该电平经一个运算放大器后推动驱动器，使出口继电器动作。并由自保持回路进行自保持，在启动回路信号消失后继电器依然处于动作状态，只有在按下复归按钮或在复归端施加复归电压后，继电器方可返回。
1额定值
a) 额定直流电压:12 V，24 V，48 V，110 V，220 V:
b) 辅助直流工作电压:48 V，110 V，220 V
2动作值:继电器动作值不大于70%额定值。
电流型继电器
2.1额定值
a)通用型:动作电流0.02 A~2 A通用:
b)额定型:额定动作电流0,01 A，0,025 A，0,05 A，0,075 A，0 A，0.25 A，0.5 ，075 A
2.2动作值:继电器动作电流不大于90 %额定值。
2.3允许电流
a)对0.01 A~1 A规格的继电器，允许电流2 A:
b) 对2 A和4 A规格的继电器，允许电流4 A;
c) 在电流时，继电器的启动回路压降不超过2 V。
3作时间
继电器动作时间不大于15 ms。
4功率消耗4.1继电器辅助直流回路功率消耗a) 220 V:动作前不大于2 W，动作时(信号未消失时)不大于7.5 W，动作后(保持后)不大于4 W:b) 110 V:动作前不大于1.5 W，动作时(信号未消失时)不大于5 W，动作后(保持时)不大于2.5 W;c) 48 V:动作前不大于0.5 ，动作时(信号未消失时)不大于1.5 ，动作后(保持时)不大于1.5 W4.2 启动回路功耗:电压型继电器不大于1.5 w;电流型继电器在电流时不大于3.4 W
5触点性能继电器在电压不大于250 V、电流不大于1 A的直流有感负荷(时间常数为5 s 0.75 ms)电路中触点断开容量为30 W。在电压不大于250 V、电流不大于1 A的交流(功率因素为 .0.1)电路中，触点断开容量为250 VA。
5.6 继电器机械寿命10次，电寿命5X10次。
