JOSEF约瑟JD1-200漏电继电器 城建交通用

系列型号：

JELR-63FG    JELR-120F 380V 120A 30-500mm

JELR-150FG    JELR-25FT    JELR-32FT Ф25    JELR-45FT

JELR-40FT Ф25    JELR-50FT ￠25    JELR-120FT    JELR-160FT

JELR-180FT Ф45    JELR-250FT    JELR-400FT    JELR-630FT

JELR-800FT    JELR-1000FT    JELR-100FGS 50~500MA 0.3S

JELR-250FG    JELR-400FG    JELR-1200FG

JELR-2000FG 配零序150mm 漏电:500mA

JELR-63FTS    JELR-100FTS    JELR-200FTS    JELR-250FTS

JELR-400FTS    JELR-630FTS    JELR-100HS Φ45    JELR-200HS Φ45

JELR-400HS Φ100    JELR-1000HS 320*45

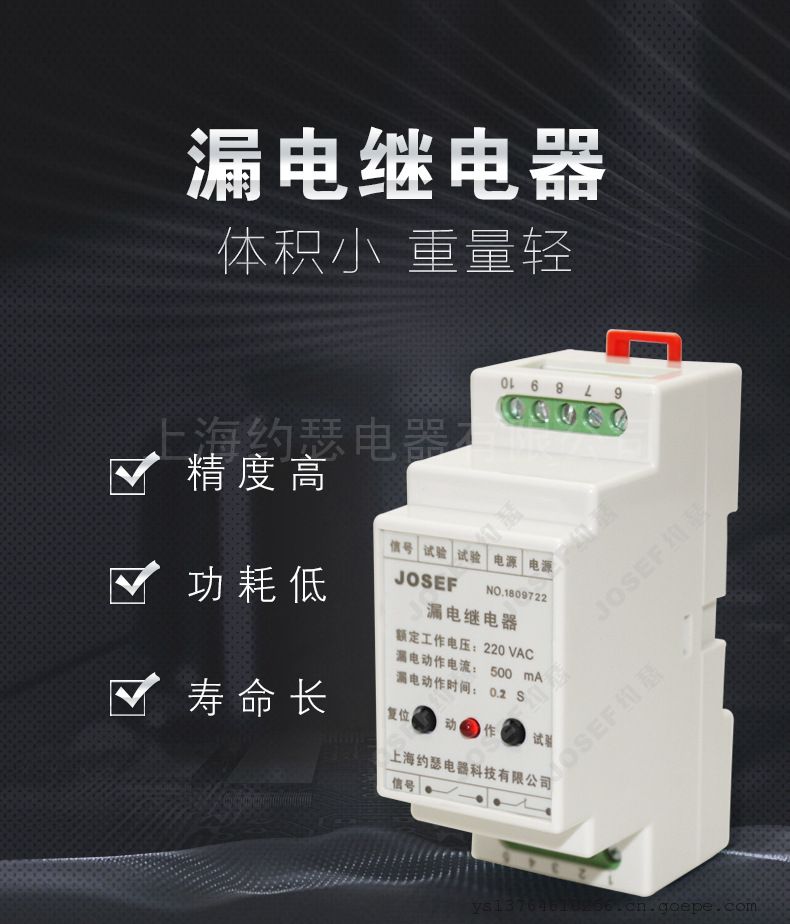

一、产品用途及特点

JELR-口口漏电继电器 (以下简称继电器) 主用于交流电压380V.660V.690V.至1140V.系统中,频率为50HZ,电流15-4000A线路中做有无中性点漏电保护,

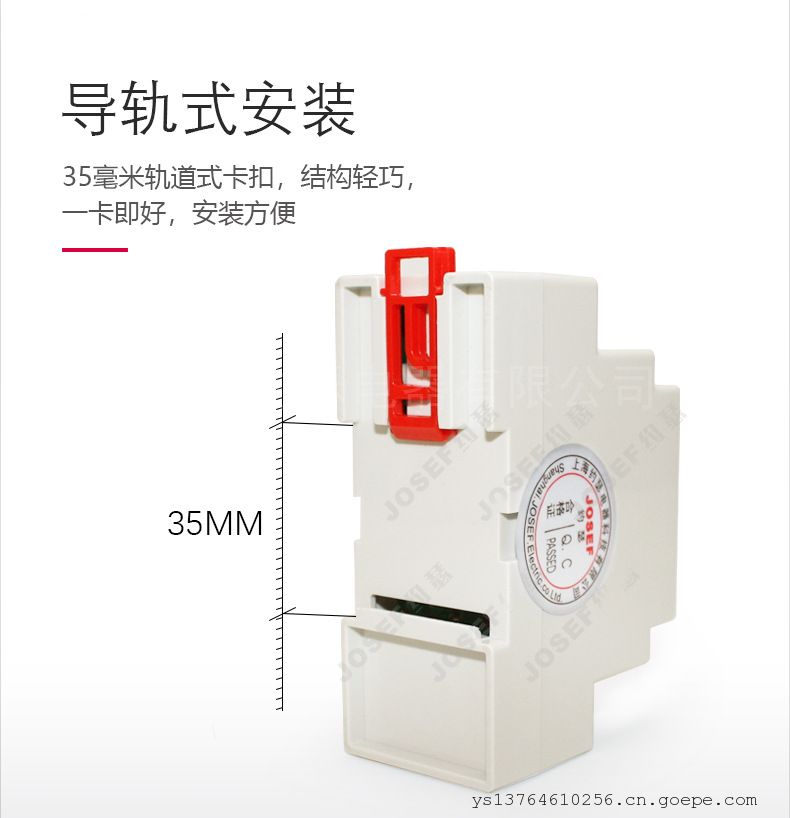

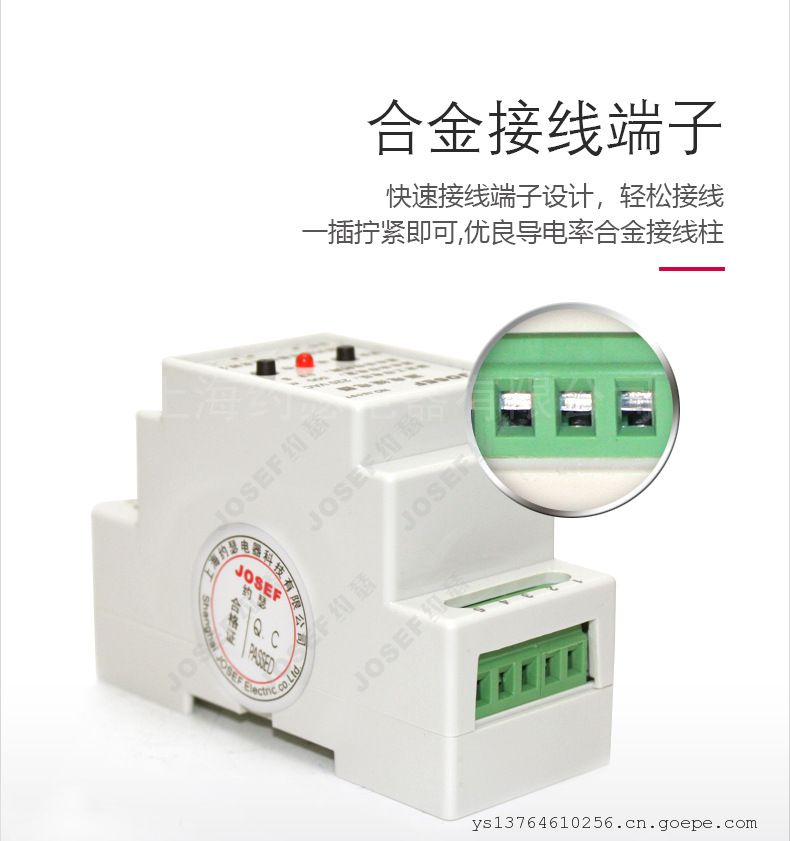

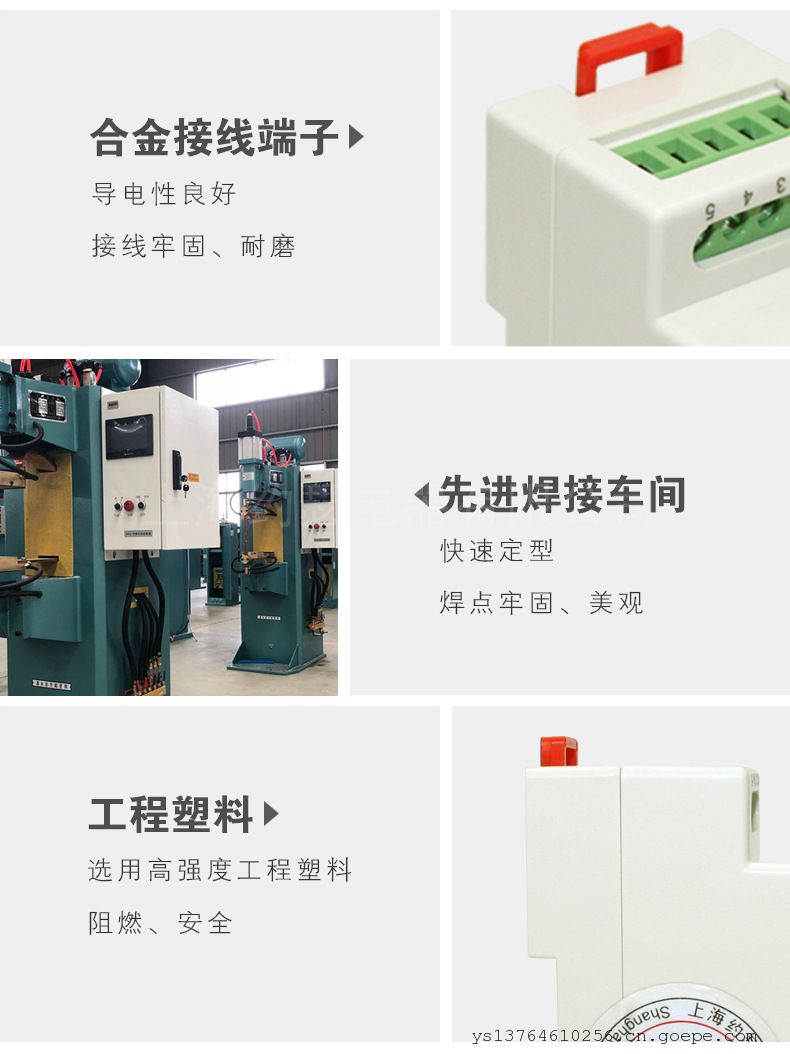

该继电器可与带分励脱扣器或失压脱扣器的断路器，交流接触器，磁力启动器等组成漏电保护装置，作漏电和触电保护之用，也可配备蜂鸣器，信号灯等各种声光指示器件组合成漏电报警装置。该继电器体积小，采用进口电源，长期供电稳定，安装方式分为两种结构:一种适合安装柜内标准35mm导轨安装，另一种为面板安装，开孔45X45mm，漏电动作电流值为直定型与分档可调型，动作可靠，操作简易，能适应各种场合可以用来对线路进行接地用于故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可以用来对人体触电提供漏电保护。它适用于电源系统有中性点接地漏电保护与井下690-1140V无中性点接地漏电保护低压配电系统中。是安全使用的网改新产品。该继电器动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护。

二、工作原理

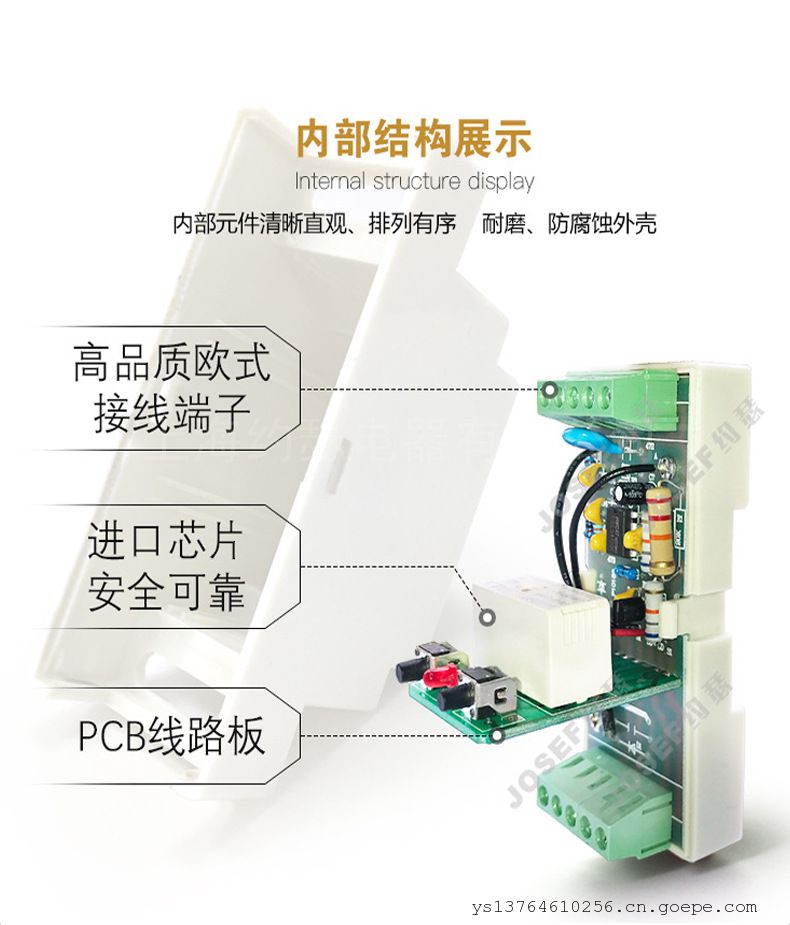

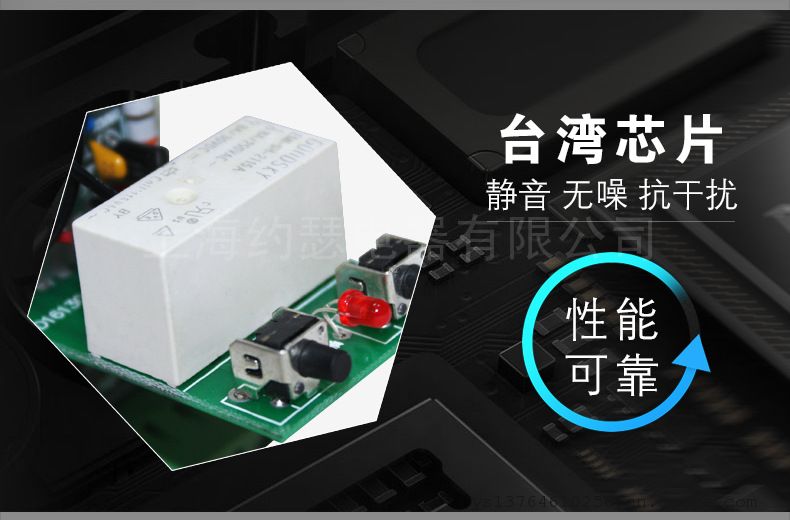

该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成其工作原理如下：

接线如下图，当穿过零序电流互感器的电路发生对地漏电时iA+iB+iC≠0。此时零序电流互感器会产生一个感应信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。试验回路由电阻与按钮等元件组成，当按下试验按钮后，既有电流通过互感器，相当于主电路发生了漏电，指示灯亮，出口继电器就应能动作。按下复归按钮，灯灭，出口继电器返回。

三、型号含义

S：延时型(无S为快速型)

T：安装方式：T表示嵌入面板式

                       G表示导轨式

F：结构类型:分体式

⬜：额定值:系统额定电流

ELR：产品代号:漏电继电器

J：公司代号:约瑟电器

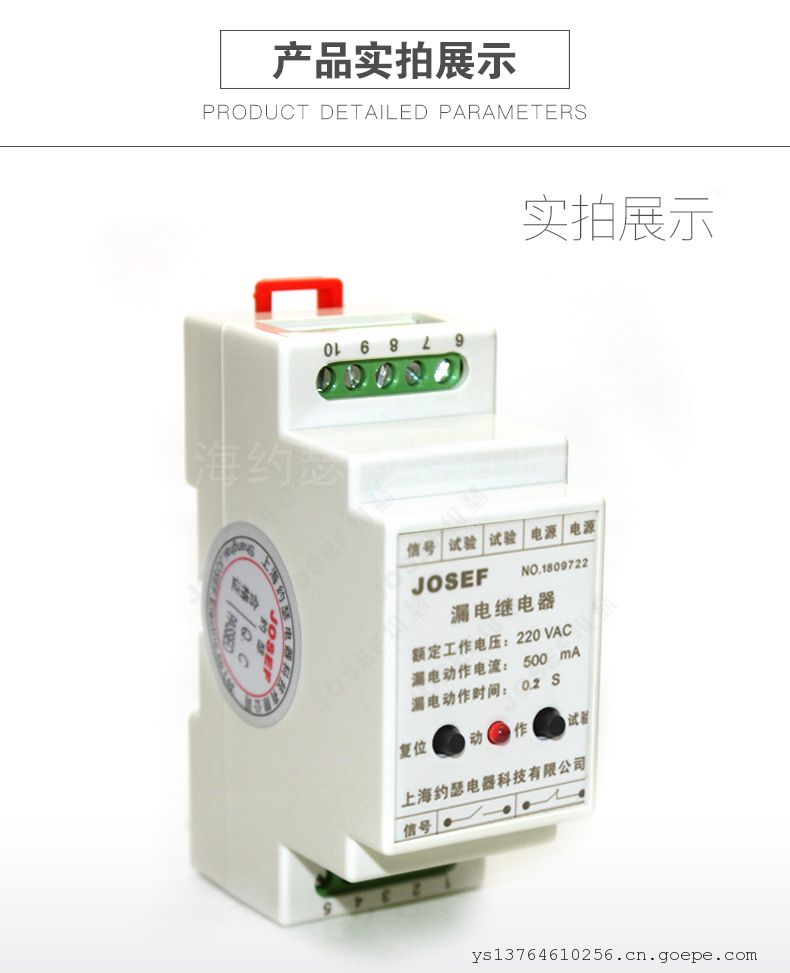

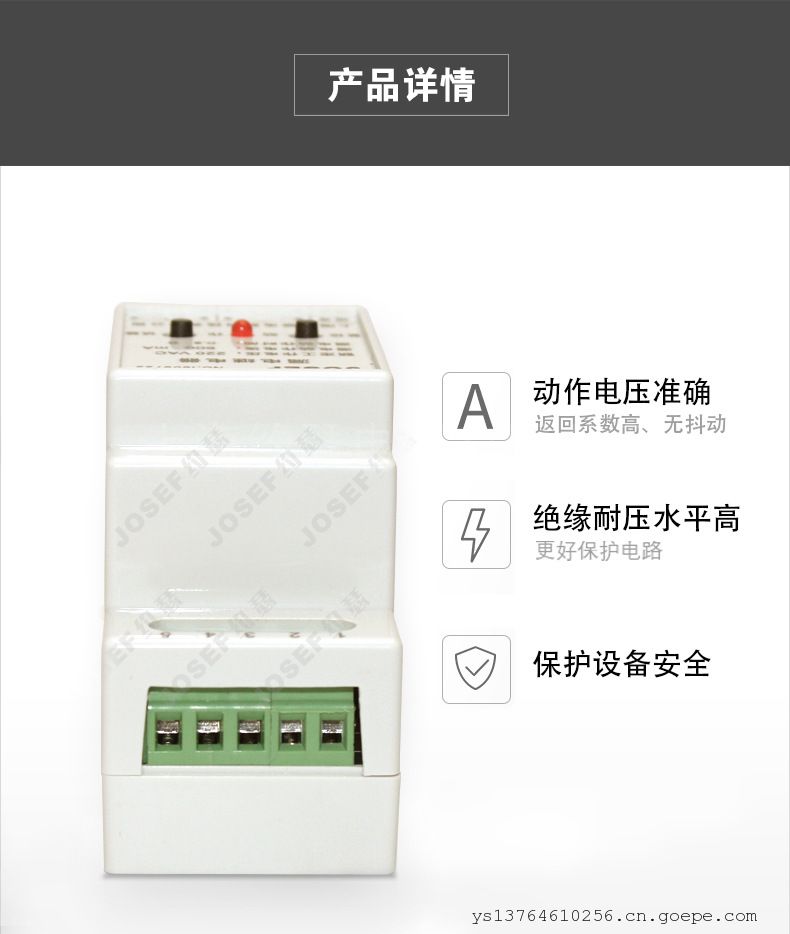

四、产品数据

1. 动作电流 30~500mA

2. 工作电压 AC220V/AC380V

3. 动作时间 0.1~2S

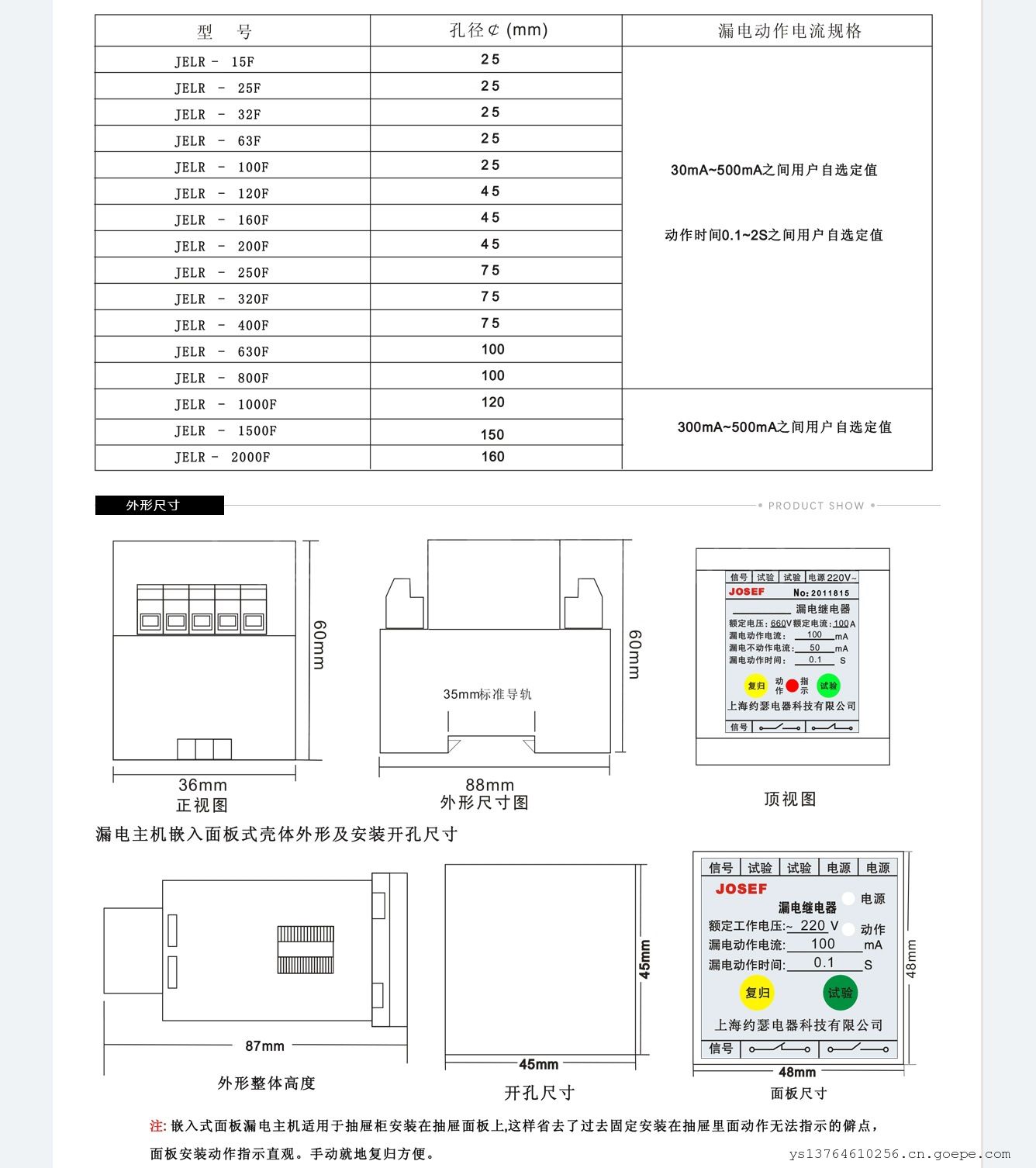

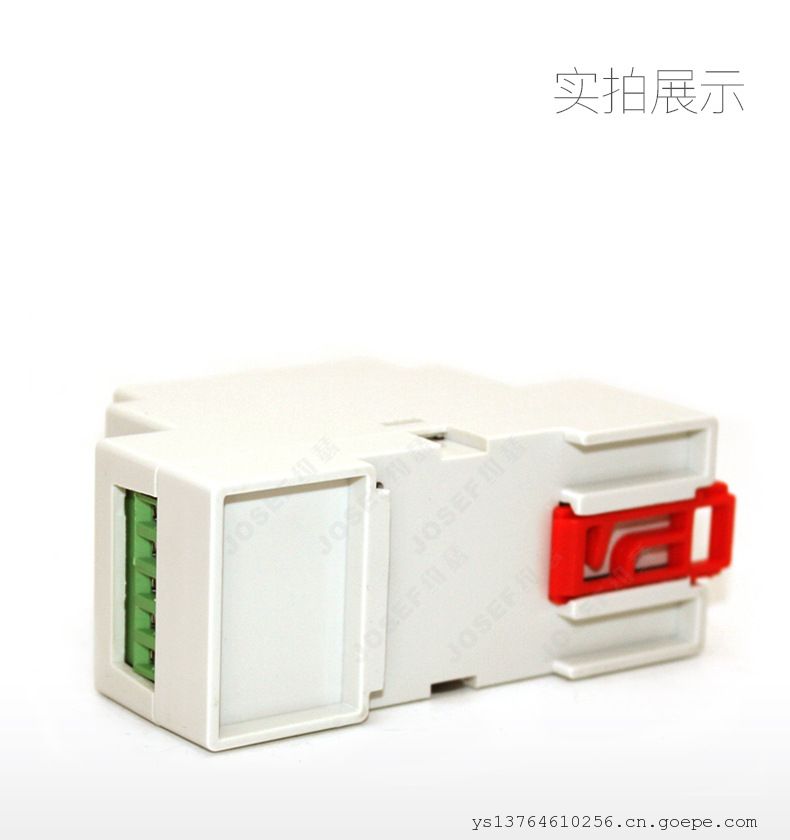

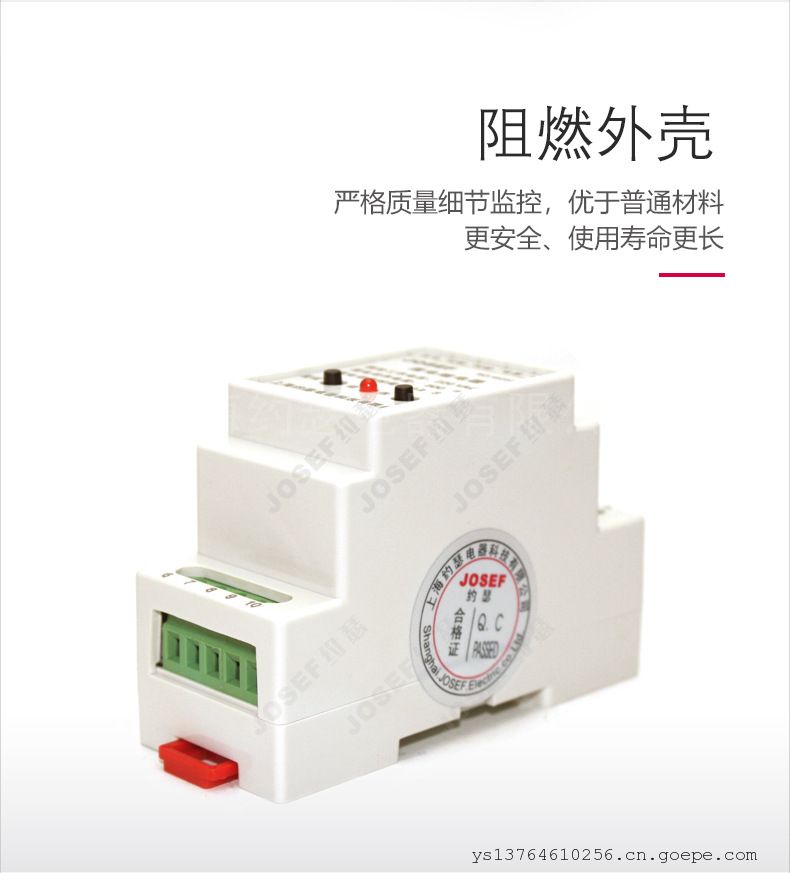

4. 安装方式 柜内导轨/嵌入面板

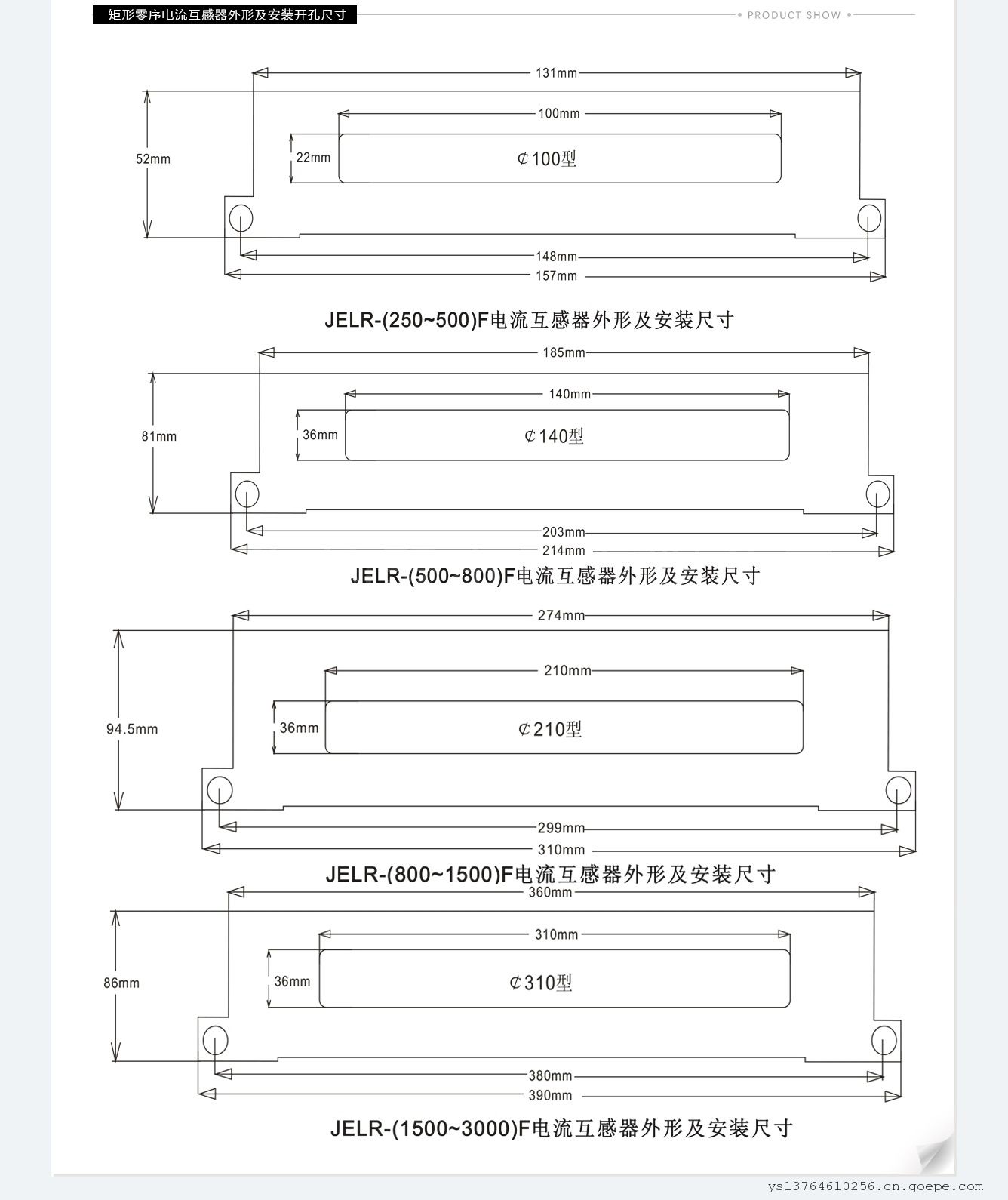

5. 零序孔径 25mm~220mm

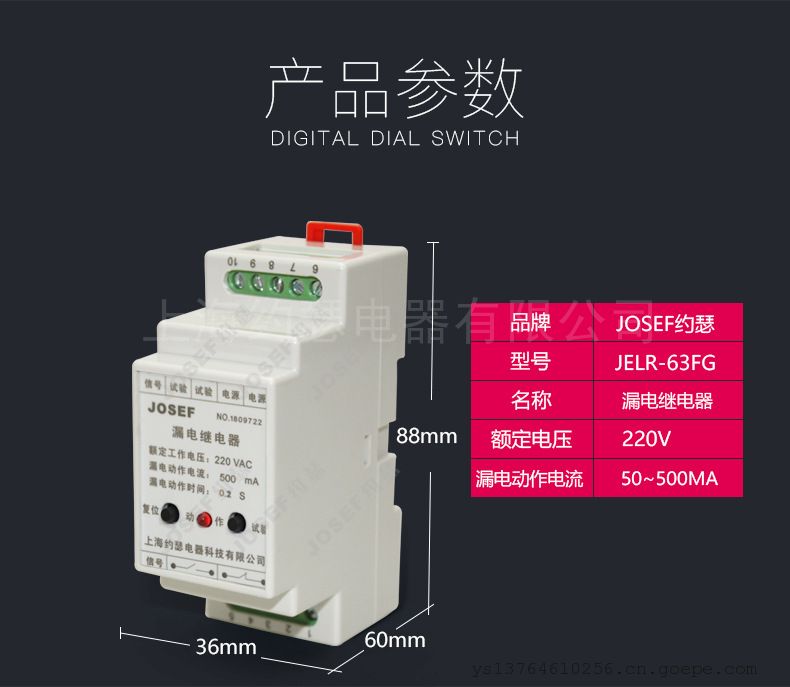

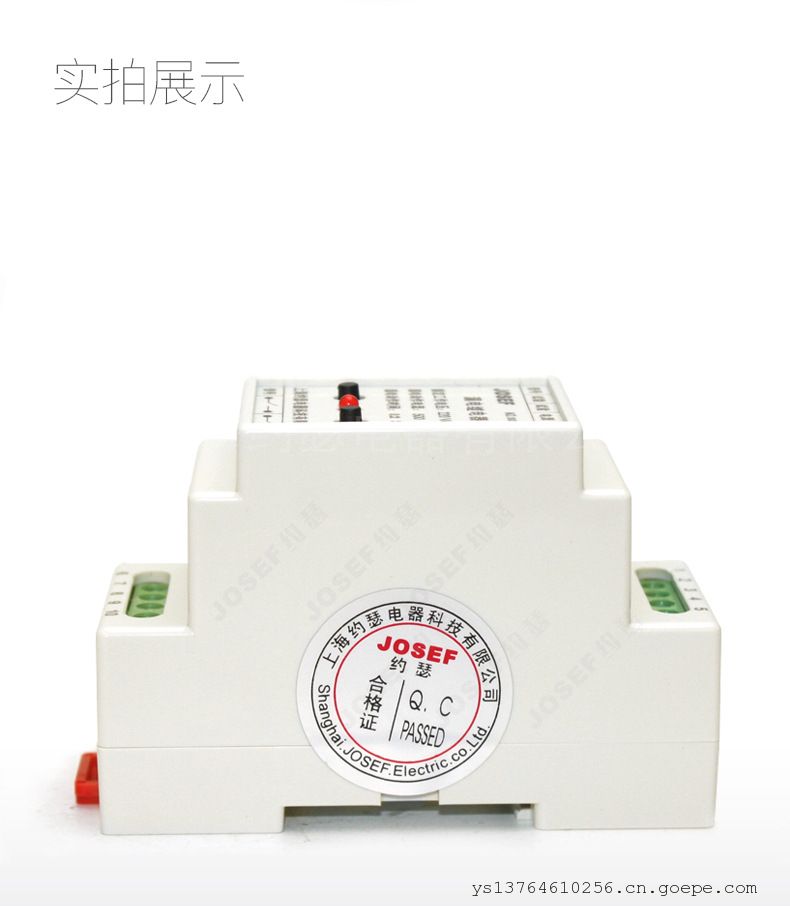

6. 主机尺寸 88*36*60mm

7. 额定漏电动作电流(mA)：30mA~500mA用户选定

8. 额定漏电不动作电流(mA)：15mA-250mA用户选定

9. 动作时间快速型：≤0.1S

10. 动作时间延时型：0.1~1S

漏电继电器是一种检测线路触（漏）电，并发出一个机械开闭信号至控制电路装置。它可与各种规格的低压断路器或交流接触器组成组

合式剩余电流动作保护器。在如今已实现了较为完善的农村低压电网分级（二级或三级）漏电保护模式，它已成为线路总保护装置的重

要组成产品，在防止线路、设备漏电及人身触电方面起到了重要的作用。
