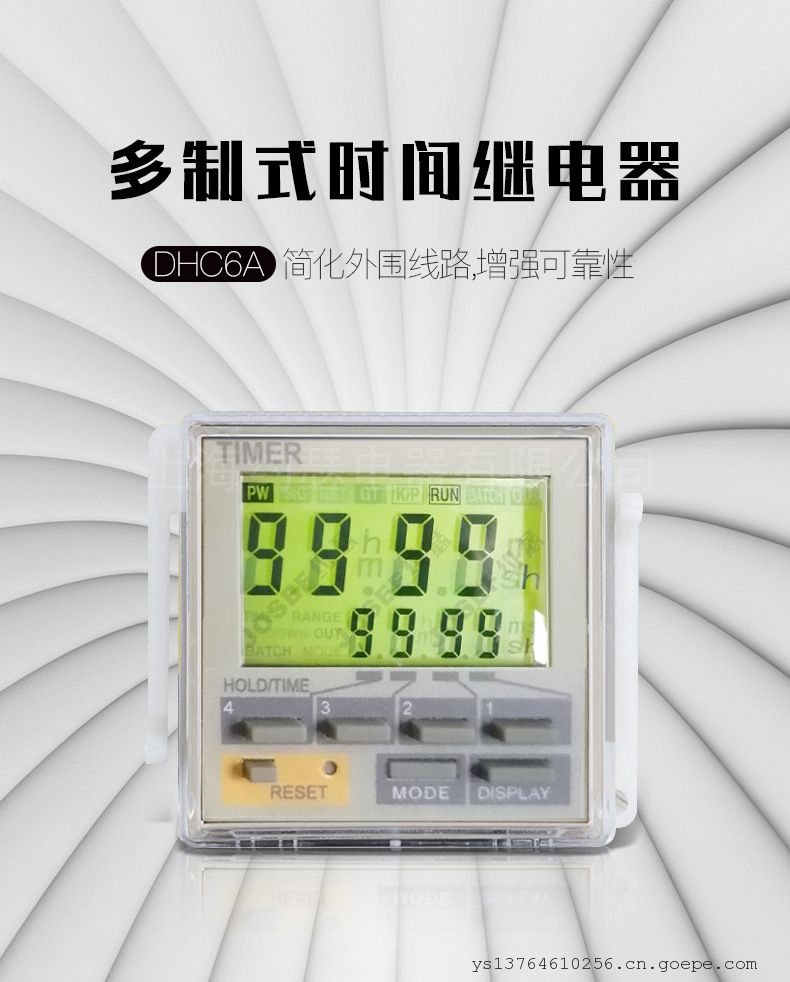

JOSEF约瑟DHC6A AC/DC100-240VDHC6A系列时间继电器 面板安装

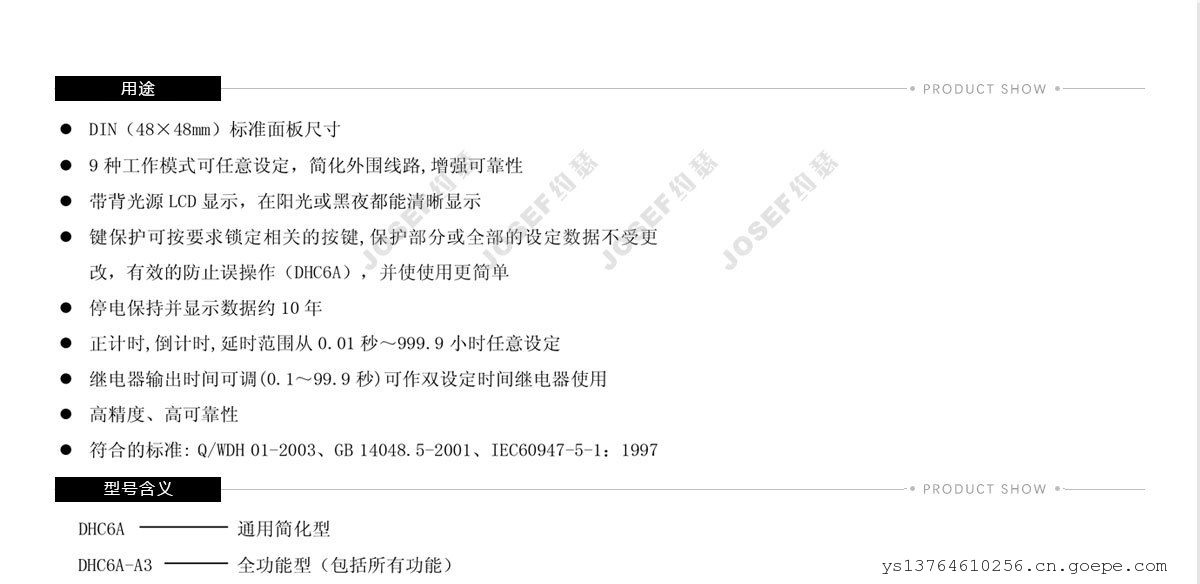

特点

DIN（48×48mm）标准面板尺寸

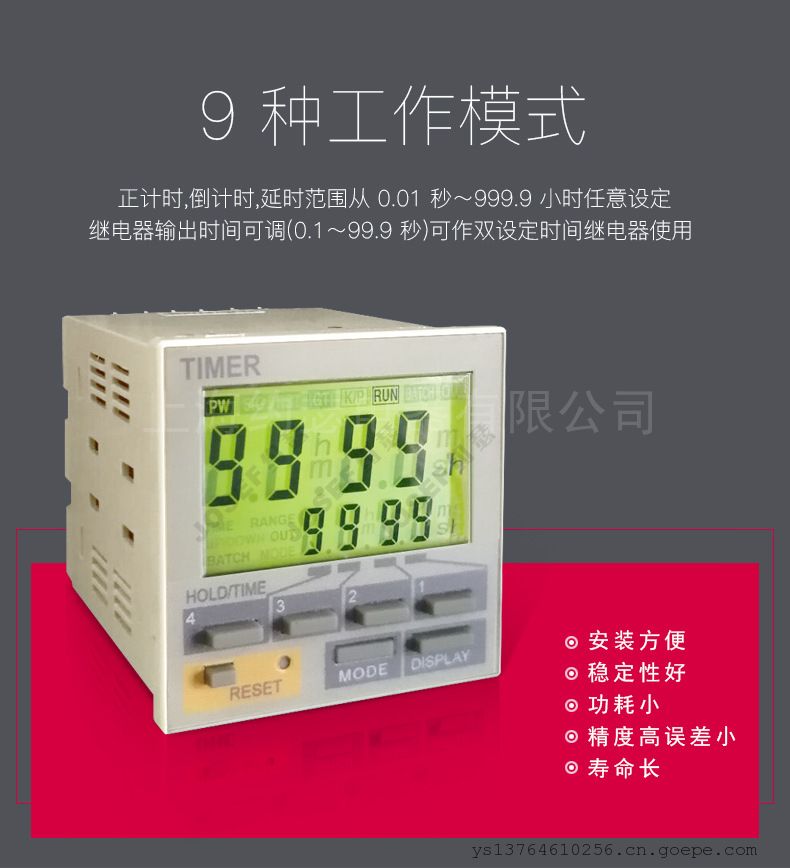

9 种工作模式可任意设定，简化外围线路,增强可靠性

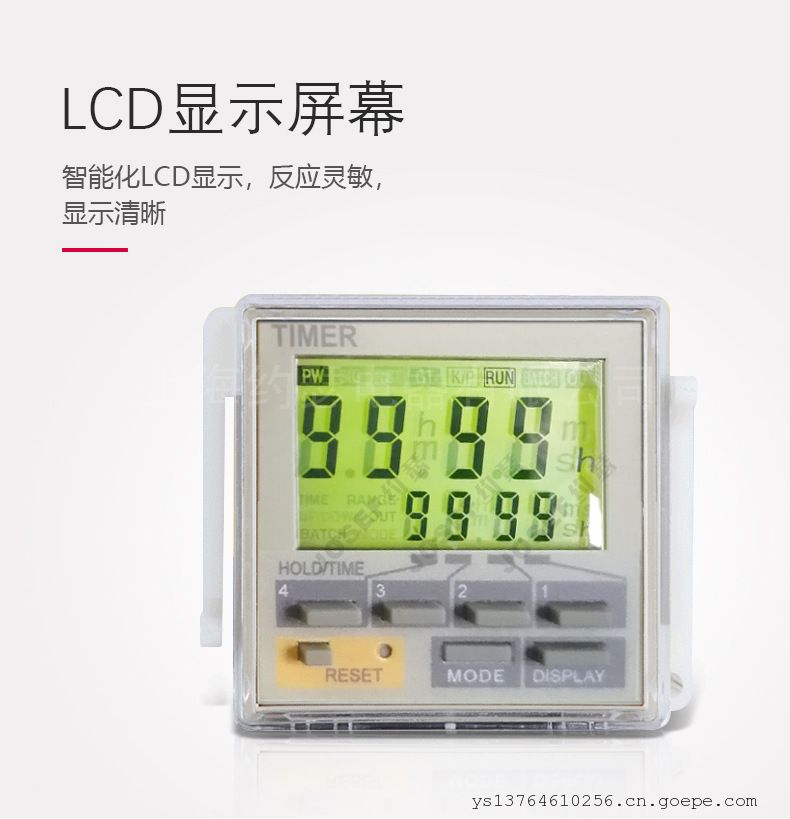

带背光源 LCD 显示，在阳光或黑夜都能清晰显示

键保护可按要求锁定相关的按键,保护部分或全部的设定数据不受更

改，有效的防止误操作（DHC6A），并使使用更简单

停电保持并显示数据约 10 年

正计时,倒计时,延时范围从 0.01 秒～999.9 小时任意设定

继电器输出时间可调(0.1～99.9 秒)可作双设定时间继电器使用

高精度、高可靠性

符合的标准: Q/WDH 01-2003、GB 14048.5-2001、IEC60947-5-1：1997

型号说明

DHC6A 通用简化型

DHC6A-A3 全功能型（包括所有功能）

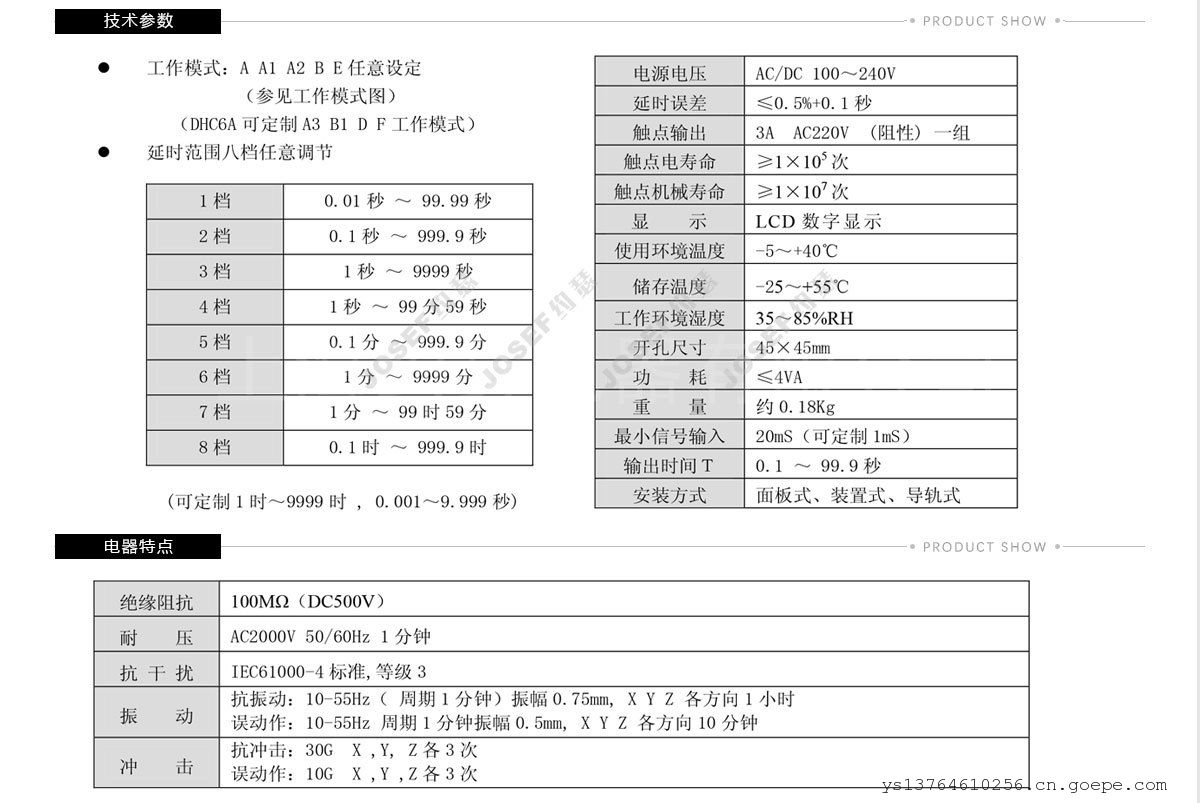

技术参数

工作模式：A A1 A2 B E 任意设定

（参见工作模式图）

（DHC6A 可定制 A3 B1 D F 工作模式）

延时范围八档任意调节

电源电压 AC/DC 100～240V

延时误差 ≤0.5%+0.1 秒

触点输出 3A AC220V (阻性) 一组

触点电寿命 ≥1×105次

触点机械寿命 ≥1×107次

显 示 LCD 数字显示

使用环境温度 -5～+40℃

储存温度 -25～+55℃

工作环境湿度 35～85%RH

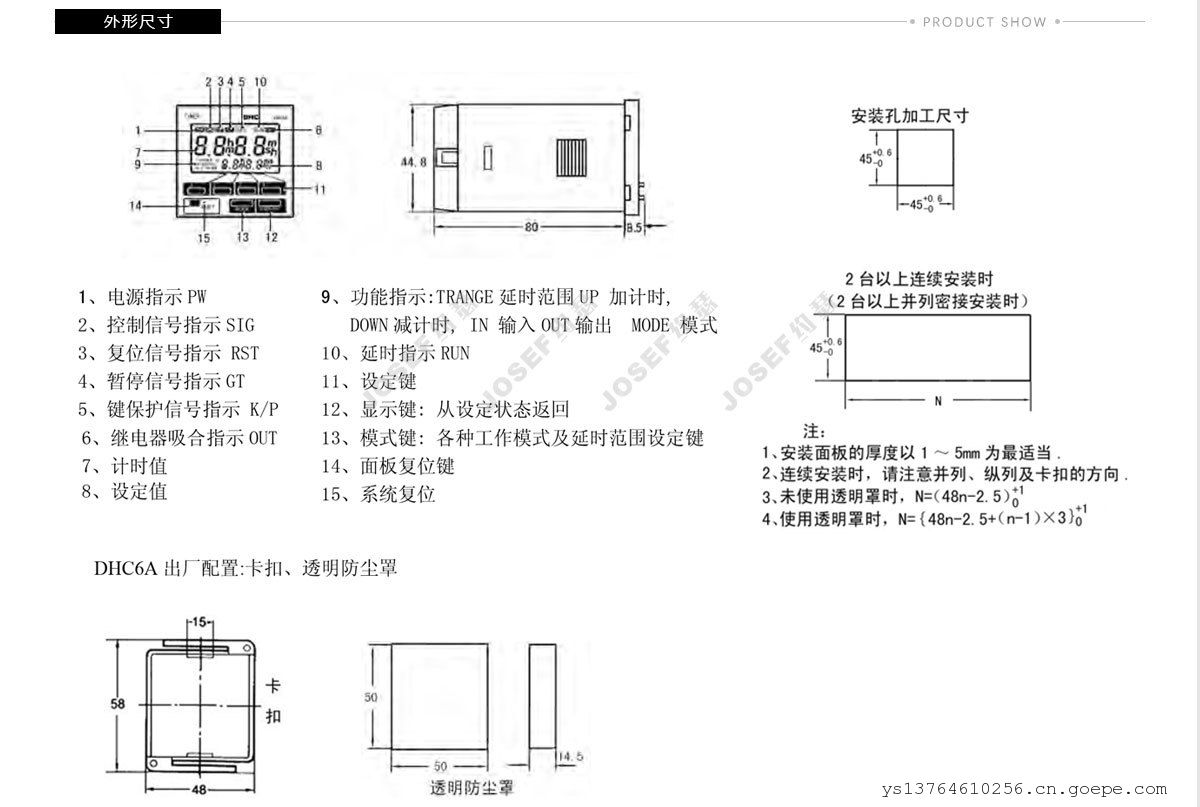

开孔尺寸 45×45mm

功 耗 ≤4VA

重 量 约 0.18Kg

*小信号输入 20mS（可定制 1mS）

输出时间Ｔ 0.1 ～ 99.9 秒

安装方式 面板式、装置式、导轨式

电气特点

绝缘阻抗 100MΩ（DC500V）

耐 压 AC2000V 50/60Hz 1 分钟

抗 干 扰 IEC61000-4 标准,等级 3

振 动

抗振动：10-55Hz（ 周期 1 分钟）振幅 0.75mm, X Y Z 各方向 1 小时

误动作：10-55Hz 周期 1 分钟振幅 0.5mm, X Y Z 各方向 10 分钟

冲 击 抗冲击：30G X ,Y, Z 各 3 次

误动作：10G X ,Y ,Z 各 3 次

注意事项

短时频繁工作，请使用复位功能，而不要切断继电器电源。

上海约瑟继电器事业部
