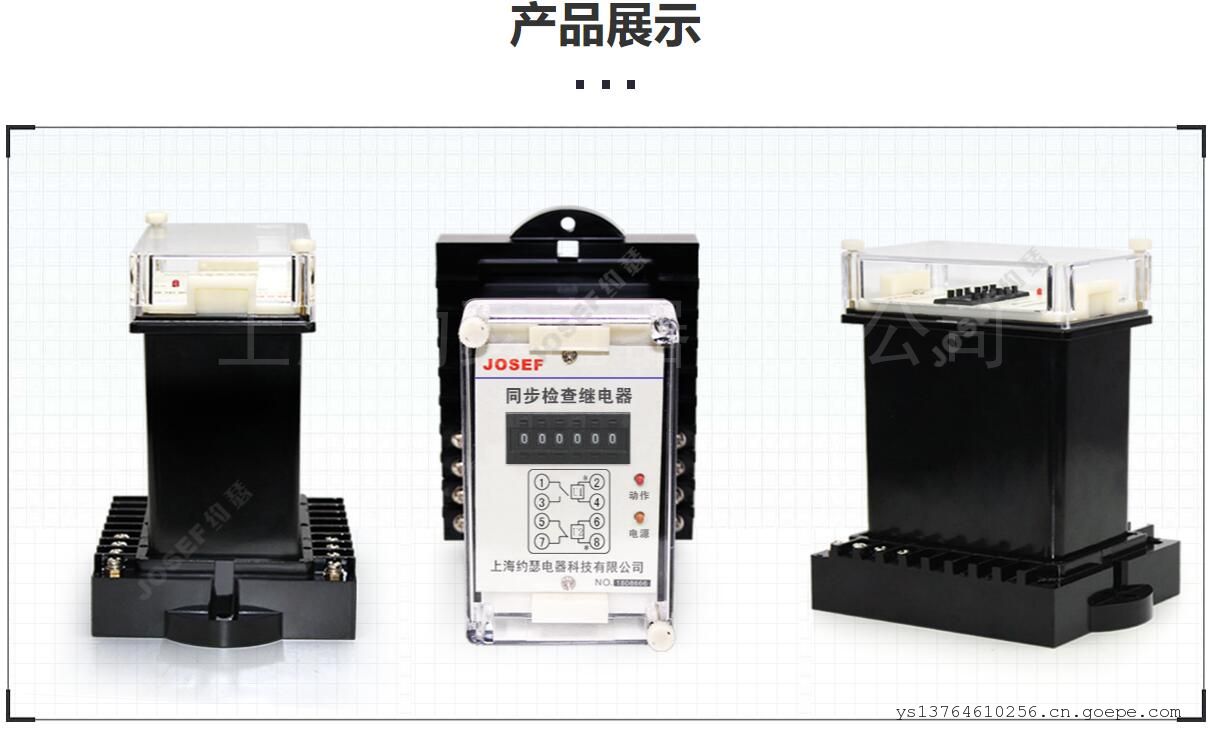

JOSEF约瑟JT-1-2 100VJT-1型同步检查继电器 嵌入式面板安装

系列型号

JT-1同步检查继电器；

JT-3同步检查继电器；

JT-1-2同步检查继电器；

JT-1-3同步检查继电器；

DT-1/200同步检查继电器；

DT-1/160同步检查继电器;

DT-1/130同步检查继电器;

DT-1/120同步检查继电器;

DT-1/90同步检查继电器;

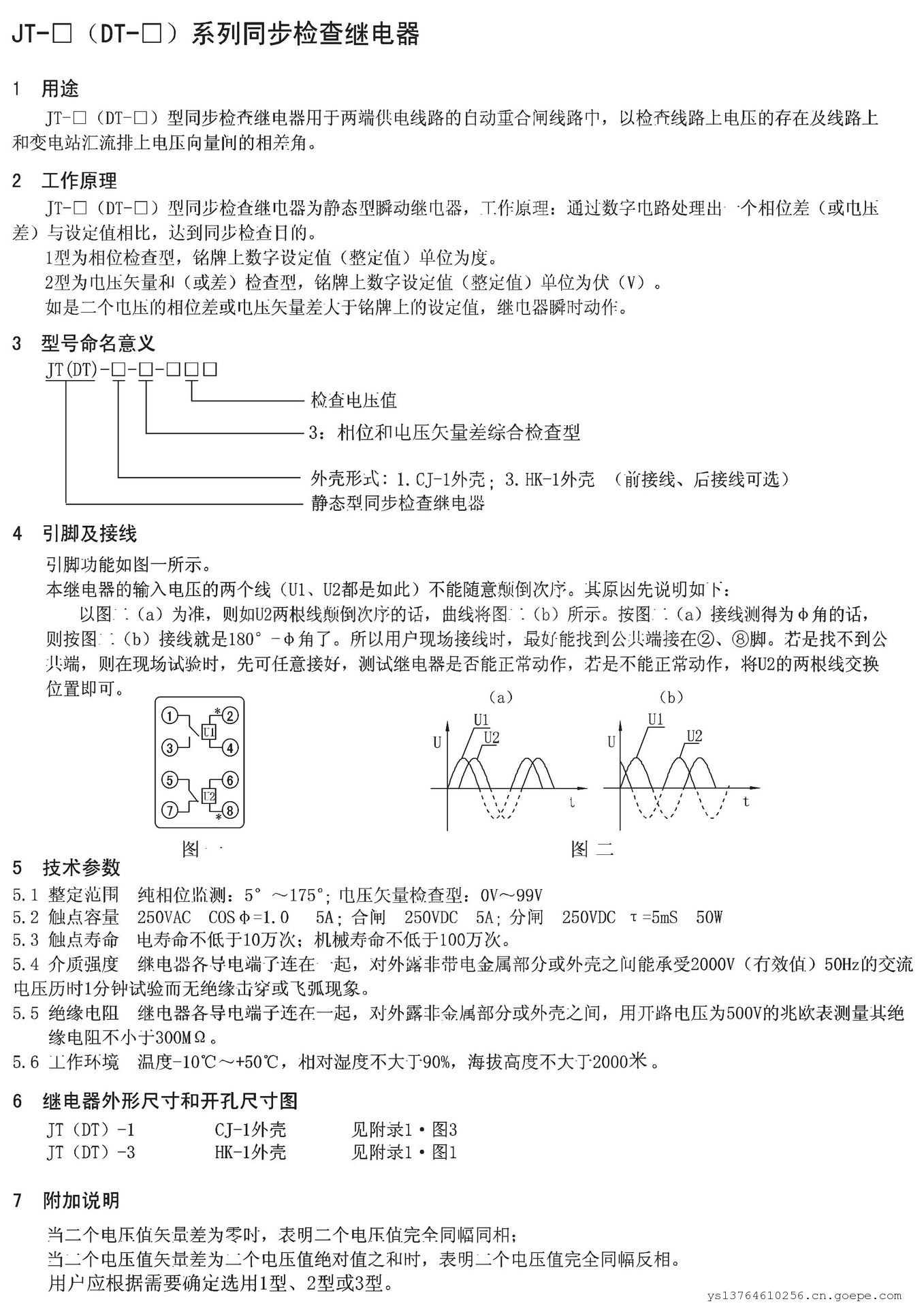

1 用途

JT-1型同步检查继电器用于两端供电线路的自动重合闸线路中，其作用在于检查线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

2 结构和原理

2.1 本继电器采用嵌入式安装，其主体部分系插拔式结构

2.2 本继电器主体部分与DT-13型同步继电器相同。

2.3 JT-1型同步检查继电器为电磁式瞬时动作继电器。在磁系统两个极的每一个极上面装有一个两个绕组组成的线圈。一个线圈的一个绕组与另一个线圈的绕组串联。

2.4 继电器反应于加在端子2-4和8-6上的电压向量的几何差。借转动指针以改变弹簧的反作用力进行相角差的整定。刻度以度表示。

2.5 继电器有一个动合和一个动断触点。

2.6 继电器的外形及安装尺寸图示于图2。

图1 内部接线图

3 技术要求

3.1 继电器额定电压数据的规范如下表。

3.2 在额定电压下，当电压向量的相角差在200到400范围内时继电器动作。

3.3 在额定电压下，继电器按照角计算的返回系数不小于0.8.

3.4 在额定电压下，继电器每个绕组所消耗的功率不大于3.5VA.

3.5 导电部分对于外壳的介质强度耐受交流50HZ,电压2KV,历时1MIN。

3.6 当电压在220V以下电流在2A以下时，在具有电感负荷的直流电路(时间常数T为10-3S）中触点的断开功率50W交流回路为250VA.

3.7 继电器的重量1.6KG.

四、外形及开孔尺寸

JT-1型同步检查继电器外形尺寸和开孔尺寸见附图

JT-1-2 100V 静态同步检查继电器 面板安装

订货须知：

订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。

上海约瑟继电器事业部
