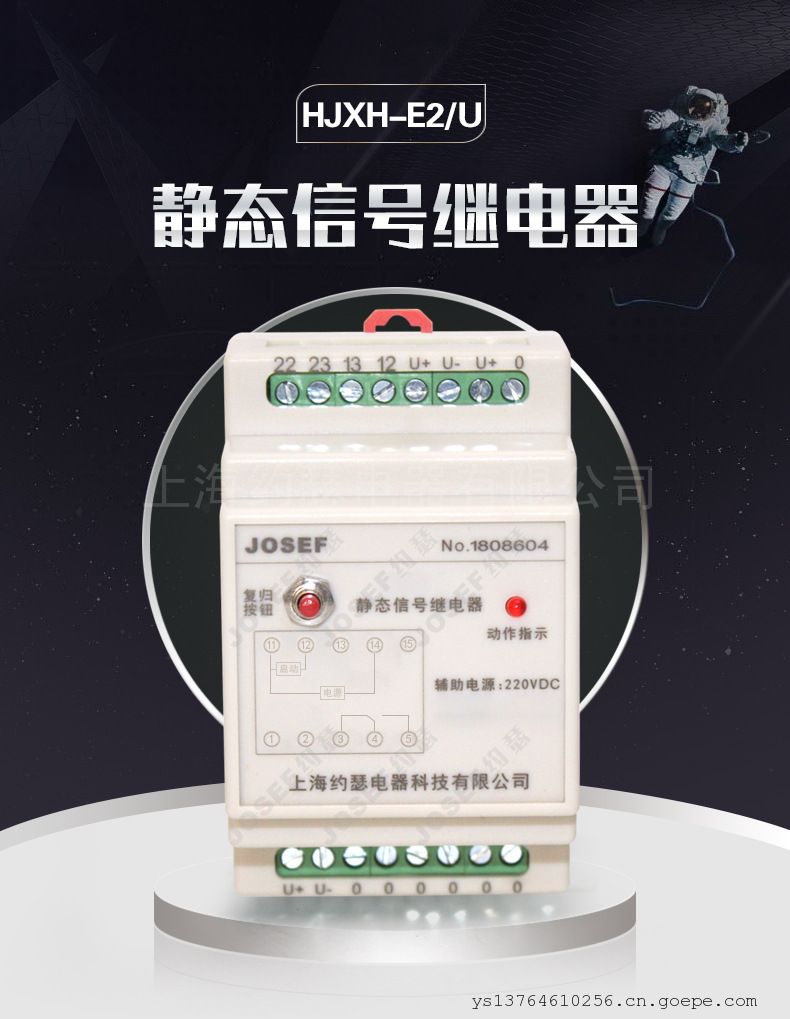

JOSEF约瑟HJXH-E2/U信号继电器 DC220V 手动复归或远方复归

继电器型号：

HJXH-61/U信号继电器

HJXH-62/U信号继电器

HJXH-G1/U信号继电器

HJXH-E1信号继电器

HJXH-E1-U信号继电器

HJXH-E2/U信号继电器

HJXH-E2/1信号继电器



用途

适用于直流操作的继电保护和自动控制线路中，作为信号指示用，有多组动合保持触点。满足现场指示和遥信要求。

型号含义

动作信号，U:电压信号，1: 电流信号

复归方式，1:手动复归，2:既可手动复归也可远方复归

壳体结构，E:导轨安装E，6:A01K嵌入式

企业静态信号继电器专用型号

技术参数

(1)启动信号额定值:直流电流型:10mA~4A. 直流电压型:220VDC、110VDC、48VDC、24VDC(2).辅助电源电压:220VDC、110VDC、220VAC、110VAC

(3)，动作值:电流型:10mA~4A; 电压型:60%额定电压。

(4).复归值:90%辅助电源电压。

(5). 电流型信号继电器信号启动回路可长期接通2A电流，瞬时(1s内)可接通4A，电压型信号继电器信号启动回路可长期接通1.2倍额定电压。

(6).动作时间:在额定状态下，不大于15ms。

(7).启动回路功耗:电流型:接通期间小于3W。电压型:接通期间小于1W。

(8).辅助电源回路:小于1W。

(9).触点容量:可长期接通3A，可断开250VDC  =5ms 50W有感直流负载;可断开250VAC COS=0.4 250VA交流负载。

(10).绝缘电阻:用开路电压为500V的兆欧表测量继电器外壳与外露带电端子之间，绝缘电阻值大于300MQ。

(11).介质强度:继电器外壳与外露带电端子之间，能承受2KV(有效值)50H试验电压，历时1分钟无击穿或闪络现象。
