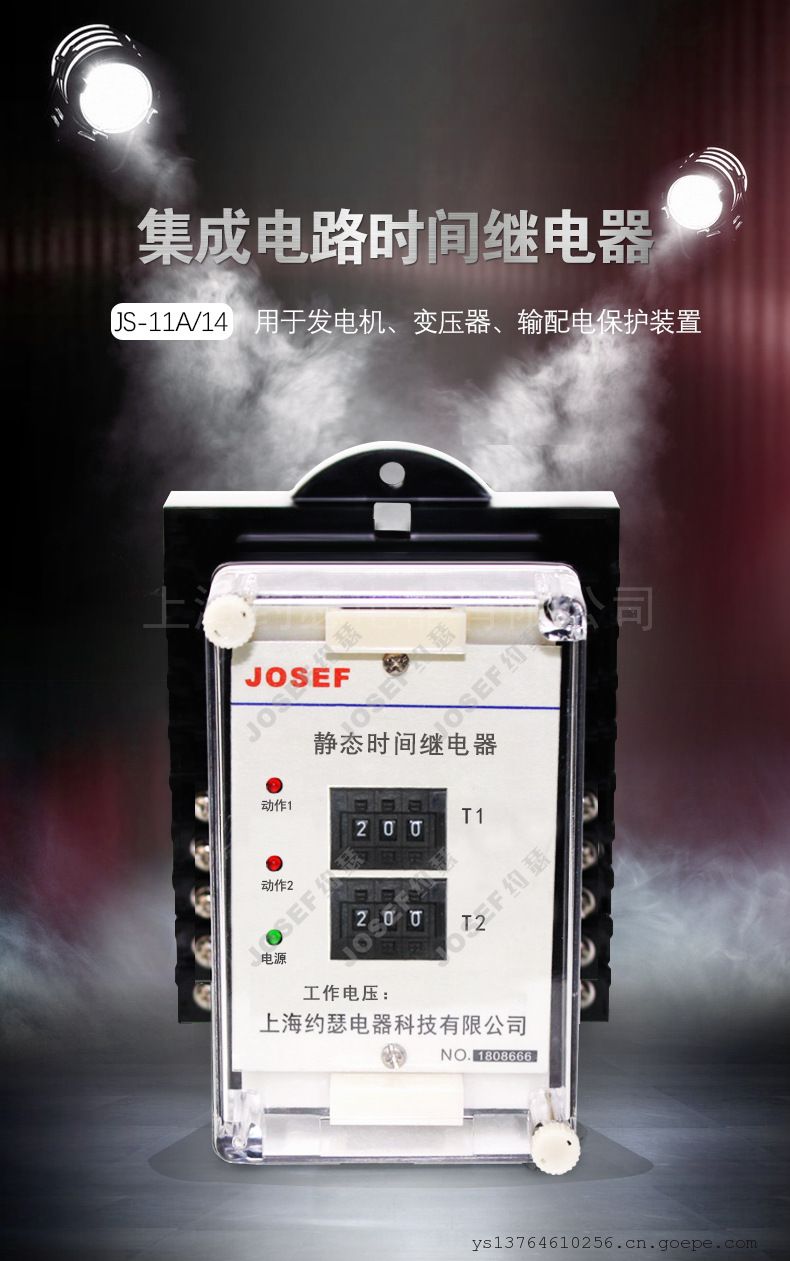

JOSEF约瑟JS-11A/14时间继电器 110VAC

系列型号：
JS-11A/11集成电路时间继电器；JS-11A/12集成电路时间继电器；
JS-11A/13集成电路时间继电器；JS-11A/14集成电路时间继电器；
JS-11A/136集成电路时间继电器；JS-11A/137集成电路时间继电器；
JS-11A/21集成电路时间继电器；JS-11A/22集成电路时间继电器；
JS-11A/23集成电路时间继电器；JS-11A/24集成电路时间继电器；
JS-11A/138集成电路时间继电器；JS-11A/139集成电路时间继电器；
JS-11A/140集成电路时间继电器；JS-11A/31集成电路时间继电器；

1、概述
JS-11A系列集成电路时间继电器采用石英晶体振荡器和大规模cMos集成专用电路，其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电保护缩短主保护和后备保护时间级差提供保证，是老式时间继电器更换的理想产品，该系列继电器的外形、内部接线、工作方式与DS电磁型时间继电器完全相同，且整定范围更大，级差更小，直观方便，从0.02S到999H范围内都可以任意整定，均能保证精度，无须校验。主要用于各种保护和自动线路中，使被控制元件的动作得到可调的延时。
2工作原理
JS-11A系列集成电路时间继电器采用大规模CMOS专用集成电路。上电瞬间，晶振起振，CPU复位，从零开始正向计数，同时读取拨盘设定值的时基常数；当计数值与设定值相同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以保证不发生抖动；当电源消失，出口继电器则返回，工作原理如下图所示：
3继电器型号命名
特殊型号：JS-11A/136、137、138为特殊接点型时间继电器外壳形式：CJ-1壳嵌入式插拔结构。
P型为比较积分型延时的时间继电器，延时范围为0. 1S -30S，可抗强干扰,精度相对较高。电源不稳定场合使用较佳，只具有单延时功能。
4主要技术参数
4.1延时范围和级差 延时范围：0. 02S-999M或0.02S-999H。级差：可调详见时基设定表。P型：0.IS-30S。
4.2延时整定误差继电器20℃±5℃时，施加额定电压下，继电器延时整定误差（包含*性）：整定值≤100S时，误差<+0.1S；整定值>IOOS时，误差<±0.1%。
4.3返回时间用切断电路的方法，使继电器断电，继电器触点返回至起始位置的时间不大于20mS。
4.4电源电压允许变动范围电源电压允许变动范围为额定电压的0.8-1.1倍。
4.5触点容量
继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为80W;电压不大于250V的交流电路（功率因数cos m为0.4±0.1）为300VA。继电器可长期接通IOA。
4.6环境温度 10℃-+50℃
4.7介质强度继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值），50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象
4.8绝缘电阻继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500v的兆欧表测量其绝缘电阻不小于300MΩ。
4.9电寿命 继电器触点接于规定容量的电路负荷中，能可靠动作及返回，电寿命为10s次。
4. 10机械寿命 继电器不接负荷能可靠动作及返回，其机械寿命为106次。
4. 11功率消耗 在额定电压下，继电器功率消耗不大于5w。
4. 12抗干扰性能 继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。
5整定方法及使用
5.1时基设定：因选用不同的集成块，有两种时基设定，见下表。
5.2时间整定：拨盘上的数字，该三位数字乘时基，即为整定时间，如拨盘上三位数字的时间为378，时基为lOmS则整定的延时时间为3780mS(3.78S)，用户可根据需要自行设定，只须拔出继电器芯子重新设定即可。
6继电器外形尺寸和开孔尺寸见附录图
JS-11A/□1□ 见附录1．图l
JS-11A/□2□ 见附录1．图2
JS-11A/□3□ 见附录1．图3
JS-11A/□4□ 见附录1．图4
JS-11A/□5□ 见附录1．图5
7 内部接线见下图（俯视图，外壳为“4”的触点为普通触点，其余为复合大容量触点。其中JS-11A/42中5、6脚为复合大容量触点，16、17、18脚为普通触点。）

8 订货须知
订货时须注明继电器型号规格、工作电压等级及结构形式代号、板前或板后接线方式、数量及其它要求。JS-11A/11、JS-11A/14时间继电器
