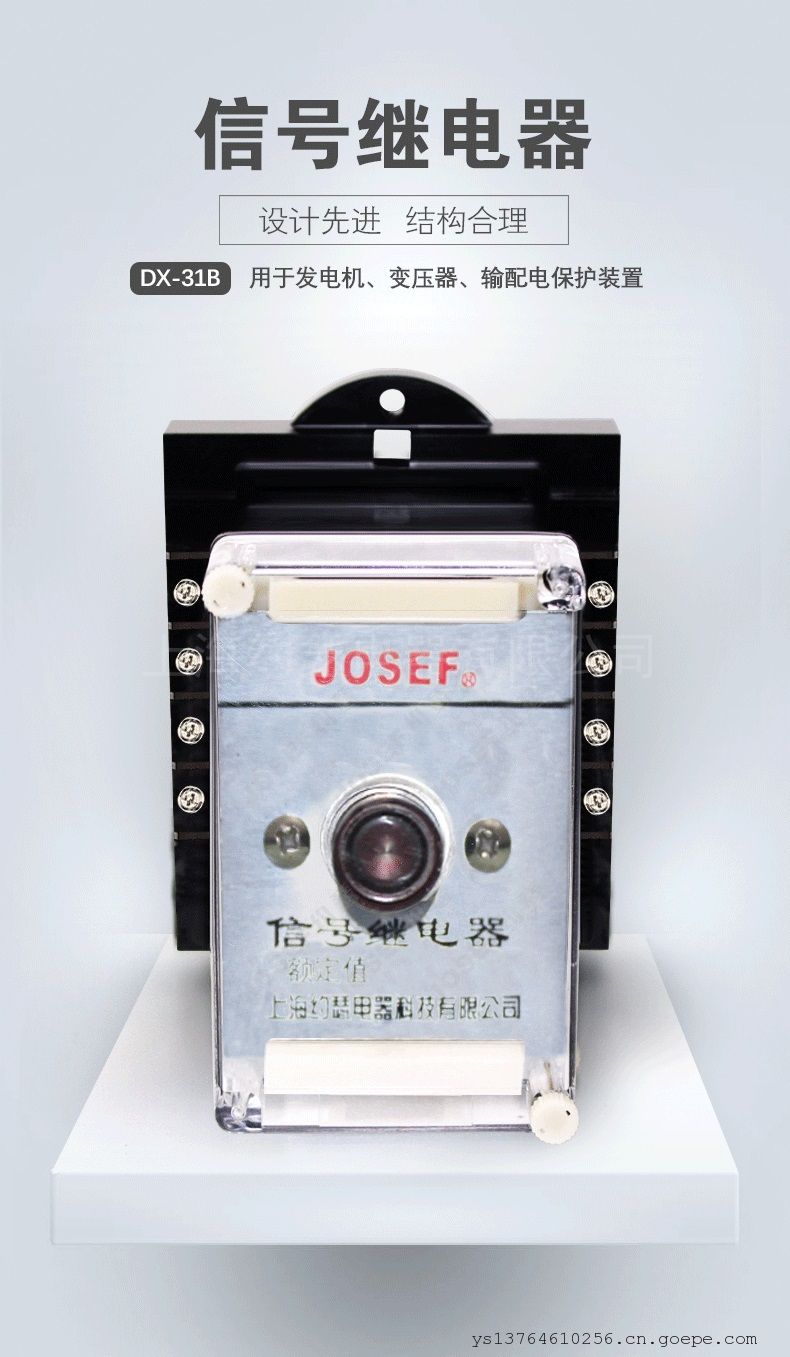

JOSEF约瑟DX-31B信号继电器 0.05A 板前接线 带底座

系列型号

DX-31B信号继电器DX-31BJ信号继电器

DX-32A信号继电器DX-32AJ信号继电器

DX-32B信号继电器DX-32BJ信号继电器

DX-31A信号继电器DX-33/1信号继电器

DX-33/2信号继电器DX-33/3信号继电器

DX-33/4信号继电器DX-33/5信号继电器


一. 继电器用途

DX信号继电器用于电力系统继电保护和自动控制装置中，作为动作指示信号。

二. 型号含义

三.  技术参数

1 DX系列信号继电器由矩形脉冲激磁，磁钢保持。

2 本继电器为双绕组。工作线圈可为电压型，亦可为电流型。复归线圈为电压型。继电器的工作电流或工作电压为长脉冲，亦可为脉冲不小于20mS的短脉冲。

3 具有灯光动作指示信号，信号可本地或远方复归。

技术条件

1 环境基准条件

环境温度：20±2℃

相对湿度：45%- 75%

大气压力：86-106KPa

2 正常使用条件

环境温度：-10℃-+50℃

环境相对湿度：不大于90%

大气压力：80 -IIOKPa

储存和运输过程中极限温度：  25℃-+70℃

使用地点的海拔高度：不大于2500米

使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。

可靠的供电电源。

3 动作值与复归值：不大于70%额定值。

4 大功耗

电压线圈：在额定电压220VDC下不大于6W

电流线圈：不大于1 5W

5 触点大容量：

切断负载能力：直流250V以下，t=5ms，感性负载50w，阻性负载I50W;

交流250V以下，负载1200VA;

允许长期接通电流：5A。

6 绝缘电阻：用IOOOV摇表测量各引出端子对外壳锁紧螺钉之间的绝缘电阻不小于IOMΩ。

7 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压IOOOV，历时一分钟无击穿。

8 电气寿命：触点在额定负荷下为一万次。

9 机械寿命：触点在空载状态下为三百万次

四，信号继电器接线图

使用

1 在使用继电器前应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。

2 按第5条的端子接线图接线，工作线圈（I或U）与复归线圈(UF)的极性不可接错。

3 选用的信号继电器工作线圈的电流或电压、复归线圈的电压务必与使用场合电气回路相*。

4 单个继电器试验：以XJL (Y)口口口／43、XJL(Y)口口口/45为例，试验接线如下图。

若工作绕组为电压型则R值为O。

若工作绕组为电流型，则R值视工作绕组额定电流而定

五，外型尺寸

订货须知：

订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求.

1.扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2.放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3.综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
4.自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
