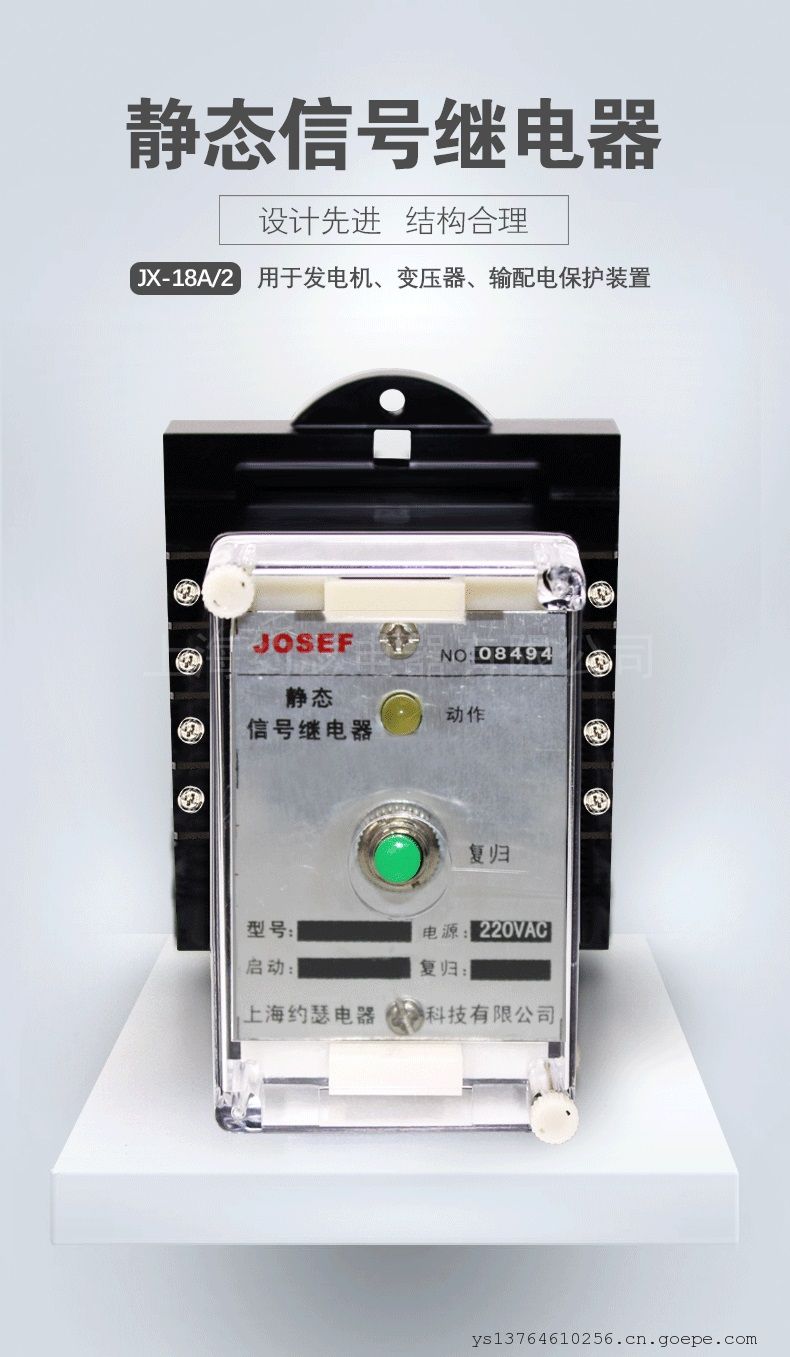

JOSEF约瑟JX-18A/2 信号继电器 动作电压：220VAC 辅助电源：220VAC 板后接线 面板安装

系列型号：

JX-11型信号继电器；
JX-31型信号继电器；
JX-21A型信号继电器；
JX-21B型信号继电器；
JX-11A信号继电器

JX-22型信号继电器
JX-12信号继电器；
JX-21信号继电器；
JX-31信号继电器；
JX-32型信号继电器

JX-4A型二次显示信号继电器
JX-22D型二次显示信号继电器
JX-32D型二次显示信号继电器

JX-3型闪光继电器
JX-3/1闪光继电器；
JX-8型闪光继电器

用途

JX系列信号继电器应用于直流操作保护线路中，作为信号指示器用。

继电器工作原理

继电器由光电耦合器和电阻等器件组成采样检测回路。当被检测信号到达一定值时，光耦导通输出高电平，该电平经一个运算放大器后推动驱动器，使出口继电器动作。并由自保持回路进行自保持，在启动回路信号消失后继电器依然处于动作状态，只有在按下复归按钮或在复归端施加复归电压后，继电器方可返回。

1额定值

a) 额定直流电压:12 V，24 V，48 V，110 V，220 V:

b) 辅助直流工作电压:48 V，110 V，220 V

2动作值:继电器动作值不大于70%额定值。

电流型继电器

2.1额定值

a)通用型:动作电流0.02 A~2 A通用:

b)额定型:额定动作电流0,01 A，0,025 A，0,05 A，0,075 A，0 A，0.25 A，0.5 ，075 A

1 A，2 A，4 A;c) 辅助直流工作电压:48 V，110 V，220 V。

2.2动作值:继电器动作电流不大于90 %额定值。

2.3允许电流

a)对0.01 A~1 A规格的继电器，允许电流2 A:

b) 对2 A和4 A规格的继电器，允许电流4 A;

c) 在电流时，继电器的启动回路压降不超过2 V。

3作时间

继电器动作时间不大于15 ms。

4功率消耗4.1继电器辅助直流回路功率消耗a) 220 V:动作前不大于2 W，动作时(信号未消失时)不大于7.5 W，动作后(保持后)不大于4 W:b) 110 V:动作前不大于1.5 W，动作时(信号未消失时)不大于5 W，动作后(保持时)不大于2.5 W;c) 48 V:动作前不大于0.5 ，动作时(信号未消失时)不大于1.5 ，动作后(保持时)不大于1.5 W4.2 启动回路功耗:电压型继电器不大于1.5 w;电流型继电器在电流时不大于3.4 W

5触点性能继电器在电压不大于250 V、电流不大于1 A的直流有感负荷(时间常数为5 s 0.75 ms)电路中触点断开容量为30 W。在电压不大于250 V、电流不大于1 A的交流(功率因素为 .0.1)电路中，触点断开容量为250 VA。

5.6 继电器机械寿命10次，电寿命5X10次。

5.7介质强度

继电器各电路对外露的非带电金属部分及外壳之间，输入电路对触点电路之间，应能承受2 kV (有效值)、50 Hz的交流试验电压，历时1 min试验，应无绝缘击穿及闪络现象。不同触点组之间应能承受1 kV(有效值)、50 H的交流试验电压，历时1 min试验，应无绝缘击穿及闪络现象。5.8继电器能在-10C~+50C温度范围内可靠工作。
