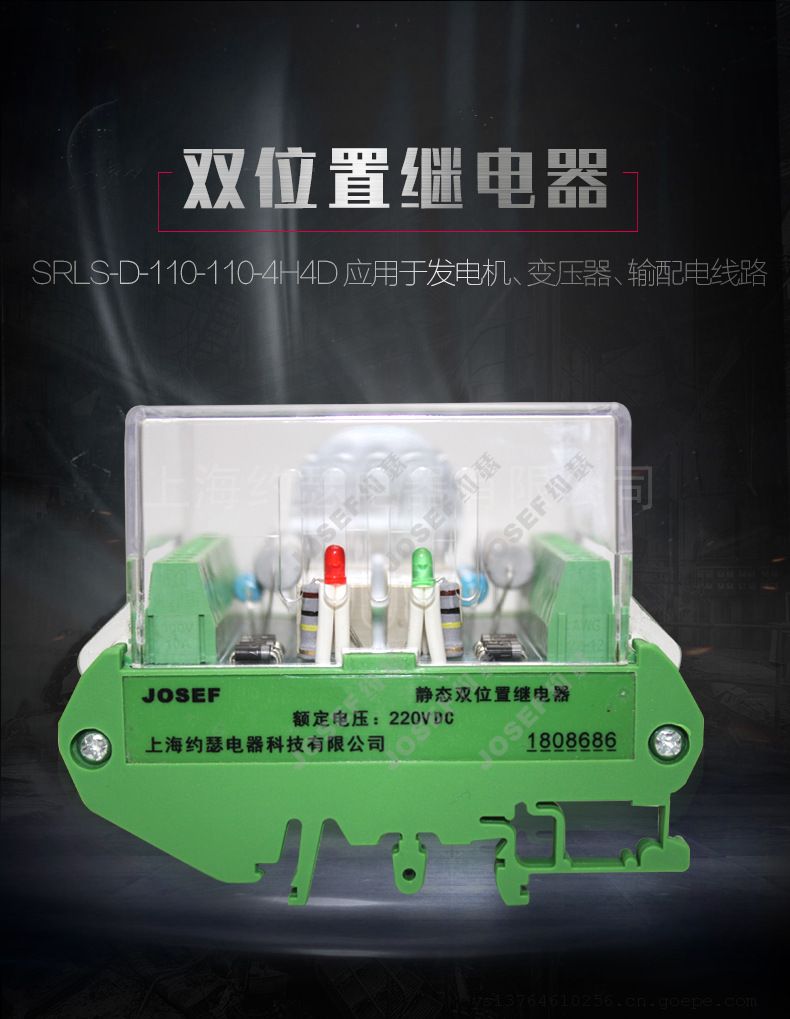

JOSEF约瑟SRLS-D-110-110-4H4D双位置继电器 DC110V

系列型号：

SRLS-D-110-110-2H2D静态双位置继电器；SRLS-D-110-220-2H2D静态双位置继电器

SRLS-D-220-110-2H2D静态双位置继电器；SRLS-D-220-220-2H2D静态双位置继电器

SRLS-D-110-110-4H静态双位置继电器；SRLS-D-110-220-4H静态双位置继电器

SRLS-D-220-110-4H静态双位置继电器；SRLS-D-220-220-4H静态双位置继电器

SRLS-D-110-110-4H4D静态双位置继电器；SRLS-D-110-220-4H4D静态双位置继电器

SRLS-D-220-110-4H4D静态双位置继电器；SRLS-D-220-220-4H4D静态双位置继电器

SRLS-D-110-110-2H6D静态双位置继电器；RLS-D-110-220-2H6D静态双位置继电器

SRLS-D-220-110-2H6D静态双位置继电器；SRLS-D-220-220-2H6D静态双位置继电器

SRLS-D-110-110-8H静态双位置继电器；SRLS-D-110-220-8H静态双位置继电器
SRLS-D-220-110-8H静态双位置继电器

一 、用途

SRLS-D-110-110-2H2D静态双位继电器为快速中间继电器，适用于电力系统中需要快速出口的场合。可以为各种应用提供继电器接口，

过程控制领域信号处理的不同要求，也可适用于交直流操作的各种保护与自动控制系统中，作为切换失电闭锁元件。

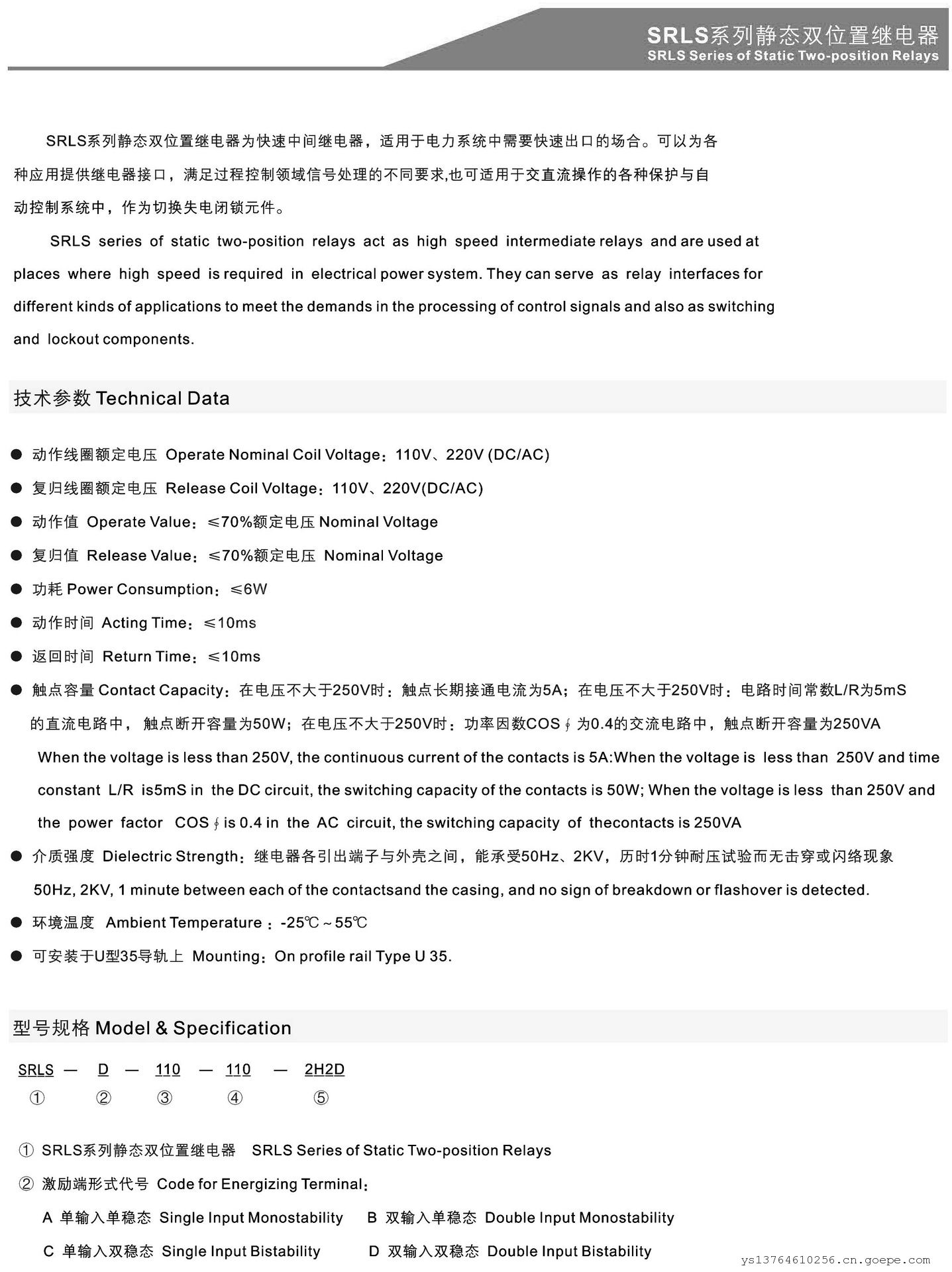

二 、详细数据

• 动作线圈额定电压：110V 220V(DC/AC）

• 复归线圈额定电压：110V 220V(DC/AC）

• 动作值：≤70%额定电压

• 复归值：≤70%额定电压

• 功耗：≤6W

• 动作时间：≤10mS

• 返回时间：≤10mS

• 触点容量：在电压不大于250V时；触点长期接通电流为5A；在电压不大于250V时；电路时间常数L/R为5MS的直流电路中，触点断开容量为50W；

• 在电压不大于250V时；功率因数COSφ为0.4的交流电路中，触点断开容量为250VA

• 介质强度：继电器各引出端子与外壳之间，能承受50HZ、2KV，历时1分钟耐压而无击穿或闪络现象

• 环境温度：-25℃~55℃

三 、型号

• SRLS系列静态双位置继电器型号说明、代号（A. 单输入单稳态；B. 双输入单稳态；C. 单输入双稳态；D. 双输入双稳态；）

• 激励端启动电压、保持或复归电压

• 触点形式：2H2D、4H、4H4D、8H、2H6D

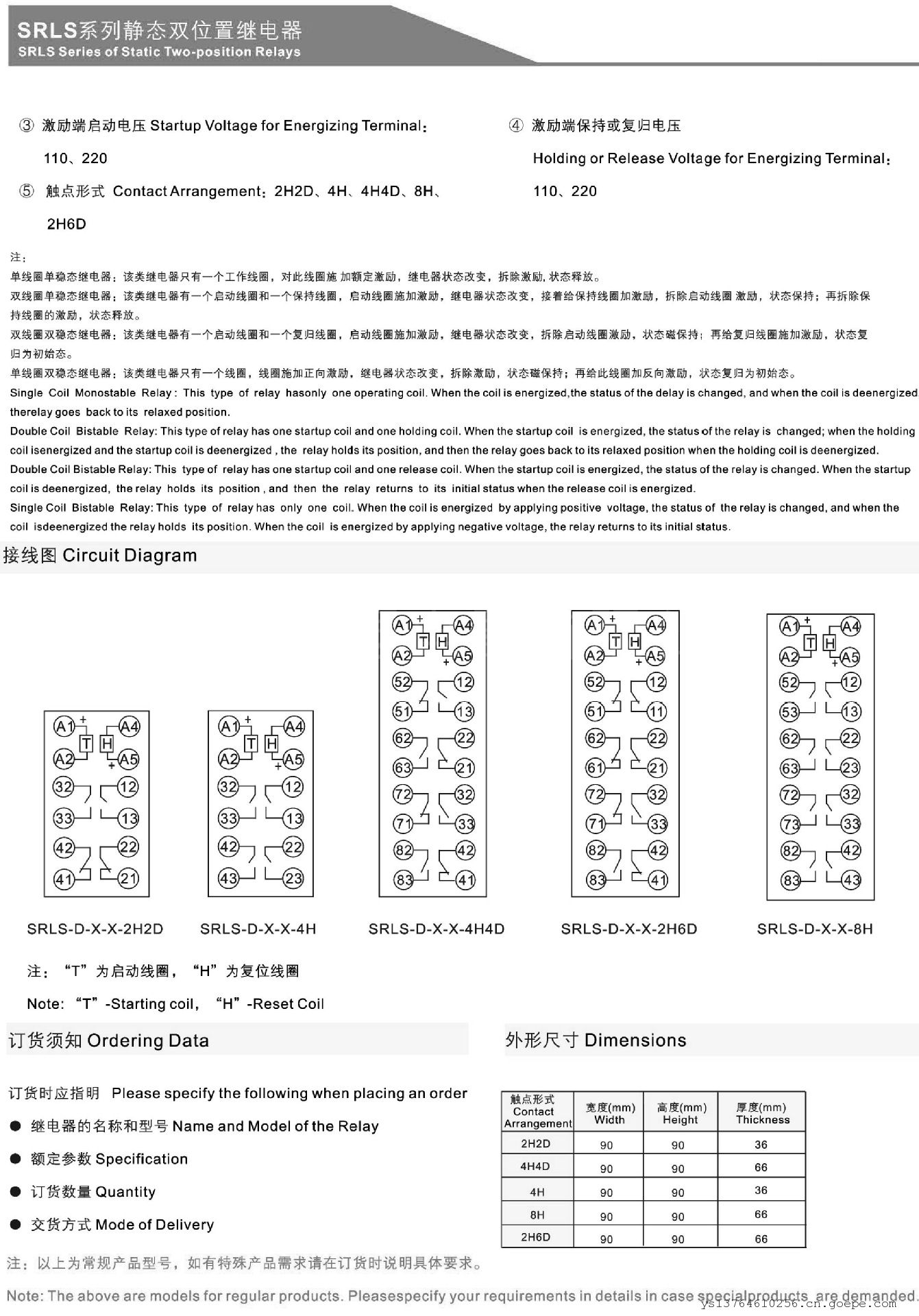

• 静态双位置继电器端子接线图；

• 静态双位置继电器外形尺寸图；
