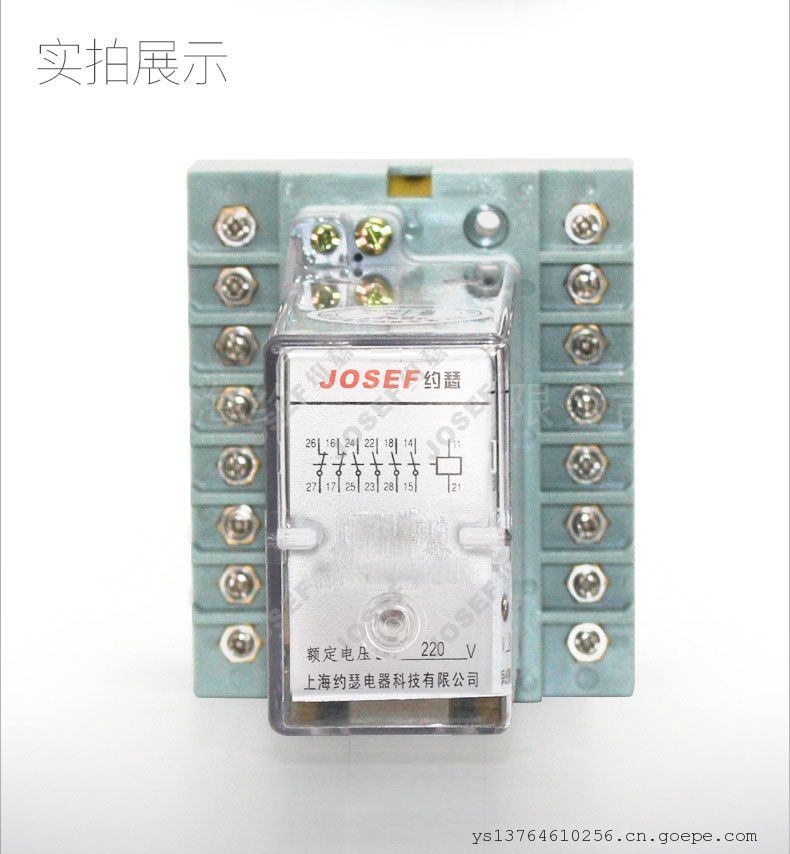

JOSEF约瑟RXMD1-1MRK 001 605双位置继电器 125VDC 带板前座

1 用途

该继电器主要用于直流操作的继电保护和自动化回路中作为大容量双稳态元件进行切换和闭锁。

2 特点

本继电器采用进口磁保持继电器，其内部具有降压，显示，出口三个回路，不用整定，方便直观。且分别有多种出口方式。

3 产品型号及含义

继电器的型号及其代表的意义如下
4 工作原理

继电器基本原理框图如下：（见图1）
图1 继电器工作原理

    本继电器采用进口磁保持继电器构成，利用继电器本身的磁保持特性实现继电器两种动作位置之
间的切换，并利用继电器触电之间互相连锁的关系实现复位回路和动作回路的制约和保护。进口磁保
持继电器。
5使用方法
    RXMDl用二位数表示，RXMD2用三位数表示
    在212 (11)和211 (21)端子通入直流电源后面板上用于指示电源标注212 (11) -211 (21)的
发光二极管发光。出口继电器动作，背后端子状态与面板的标注相反。否则表明继电器的直流回路有
故障。
    在122 (12)和211 (21)端子通入直流电源后面板上用于指示电源标注122 (12) -211 (21)的
发光二极管发光。出口继电器动作，背后端子状态与面板的标注相同。否则表明继电器的直流回路有
故障。
6主要技术参数
6.1额定电压
    直流电压额定值：I10V，125V，220V。
6.2辅助直流电压波动范围
    80% - 110%额定值。
6.3动作电压
    动作回路和复位回路的动作电压都不大于70%额定电压。
6.4动作时间
    动作回路和复位回路的动作时间都不大于15ms。
6.5功率消耗
    在额定直流电压下，继电器功率消耗不大于12W。
6.6工作环境条件
    产品在下列条件下应能可靠地工作
    a)环境温度：-10℃+50℃；
    b)大气压力：86kPa一106kPa;
    c)相对湿度：*湿月的平均相对湿度为90%，同时该月的平均*低温度为25℃，且表面无凝
    露，温度为40 0C时，平均相对温度不超过50%;
    d)无导电尘埃与破坏金属和绝缘的腐蚀性气体和环境电
    e)没有爆炸危险及不充满尘埃的介质中（如煤灰、磨料、木屑等）；
    D工作位置：任一方向倾斜不超过5。及无剧烈振动和冲击；
    g)使用地点具有防雨、雪、风砂装置及没有充满水气的环境中；
    h)没有较严重的霉菌存在的地方
    i)使用地方不允许有较强的外磁感应强度。

6.7介质强度

 继电器各导电电路对外露的非带电金属部分之间；输入电路对触点电路之间，应能承受2kV（有

效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象，继电器相邻触点组之间，
应能承受lkV（有效值），50Hz的交流试验电压，历时Imin的试验，而无绝缘击穿或闪络现象。
7 继电器背后接线图

（1）RXMD1继电器器背后接线图
（2）RXMD2继电器背后接线图
8 继电器的外形尺寸及开孔尺寸

8.1 RXMD1见凸出式模数化插入结构中的附图1和附图5

8.2 RXMD2见凸出式模数化插入结构中的附图2和附图6

9 订货须知

9.1 产品型号 名称 结构形式等

9.2 电压等级

9.3 订购数量

9.4 继电器配套：如底座，插套等（须独立定货）
