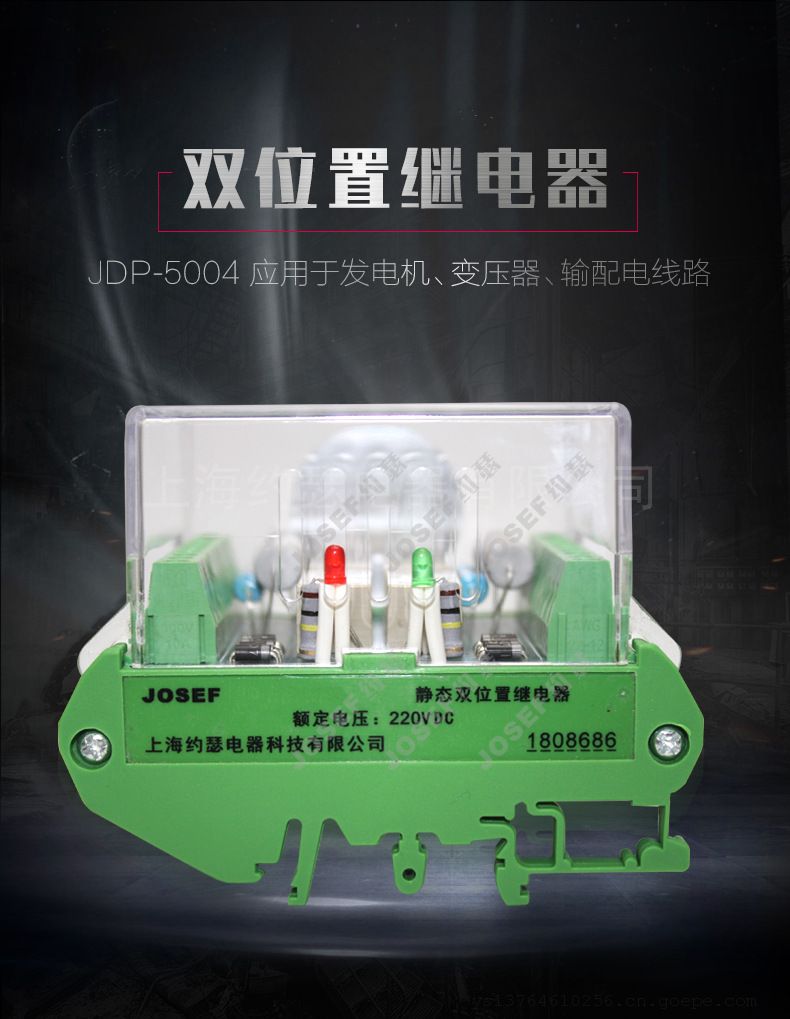

JOSEF约瑟JDP-5004双位置继电器 AC220V

系列型号：
JDP-5004双位置继电器
JDP-5420双位置继电器
​​​​​​​JDP-5220双位置继电器
​​​​​​​JDP-5202双位置继电器
​​​​​​​JDP-5420双位置继电器
​​​​​​​JDP-5330双位置继电器
​​​​​​​JDP-5008双位置继电器
​​​​​​​

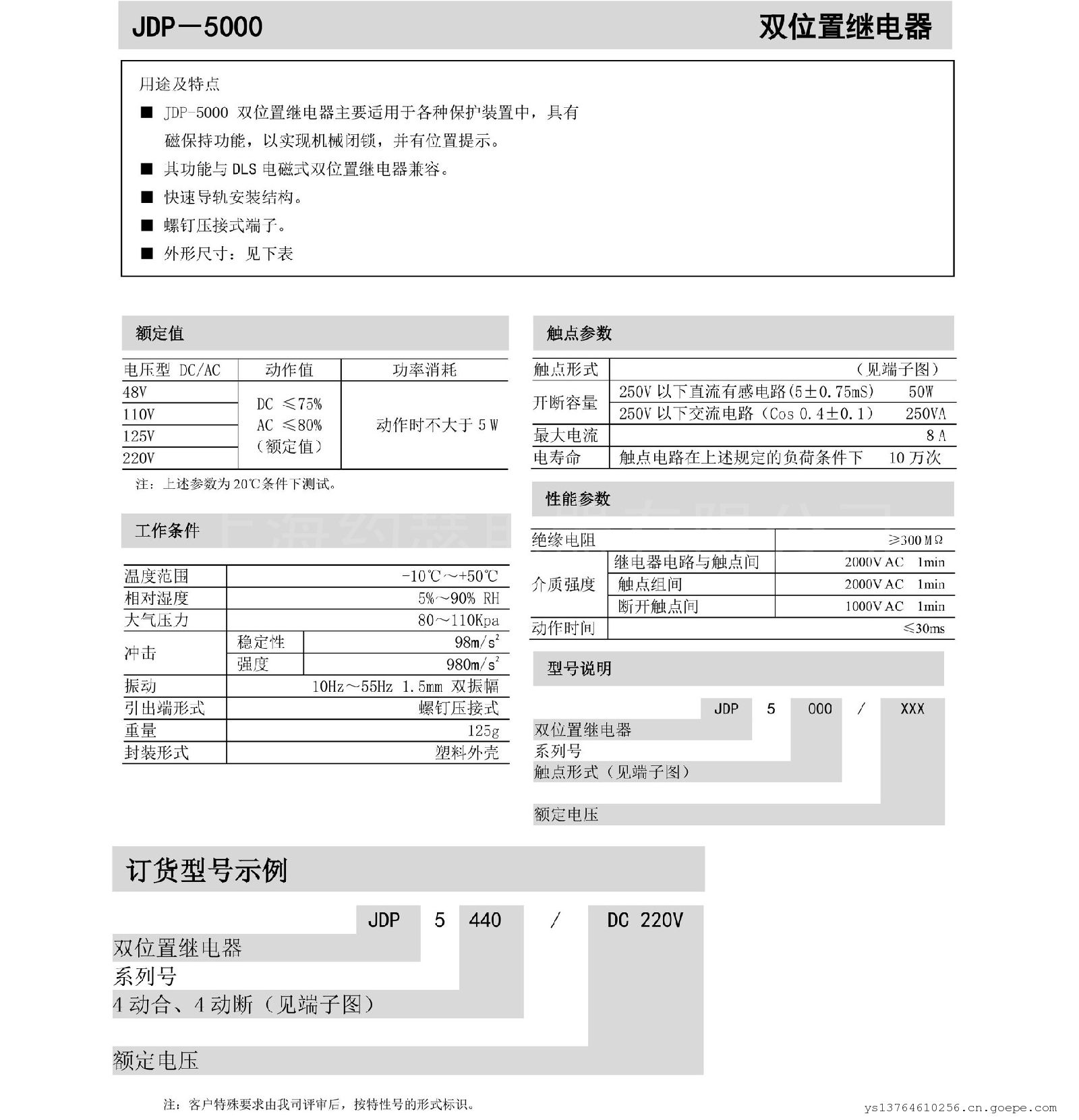

用途及特点

■ JDP-5000 双位置继电器主要适用于各种保护装置中，具有磁保持功能，以实现机械闭锁，并有位置提示。

■ 其功能与 DLS 电磁式双位置继电器兼容。

■ 快速导轨安装结构。

■ 螺钉压接式端子。

■ 外形尺寸：见下表

触点参数

触点形式  （见端子图）

开断容量：250V 以下直流有感电路(5±0.75mS) 50W；250V 以下交流电路（Cos 0.4±0.1） 250VA

电流： ８A

电寿命： 触点电路在上述规定的负荷条件下 10 万次

【工作条件】

温度范围  -10℃～+50℃；相对湿度 5%～90% RH；大气压力  80～110Kpa；

冲击稳定性  98m/s²

强度  980m/s²

振动  10Hz～55Hz 1.5mm 双振幅

引出端形式  螺钉压接式

重量  125g

封装形式  塑料外壳

【性能 参数】

绝缘电阻  ≥300 MΩ

介质强度：继电器电路与触点间  2000V AC 1min；触点组间  2000V AC 1min；

断开触点间  1000V AC 1min；动作时间  ≤30ms

【型号说明】

双位置继电器/系列号/触点形式（见端子图）/额定电压

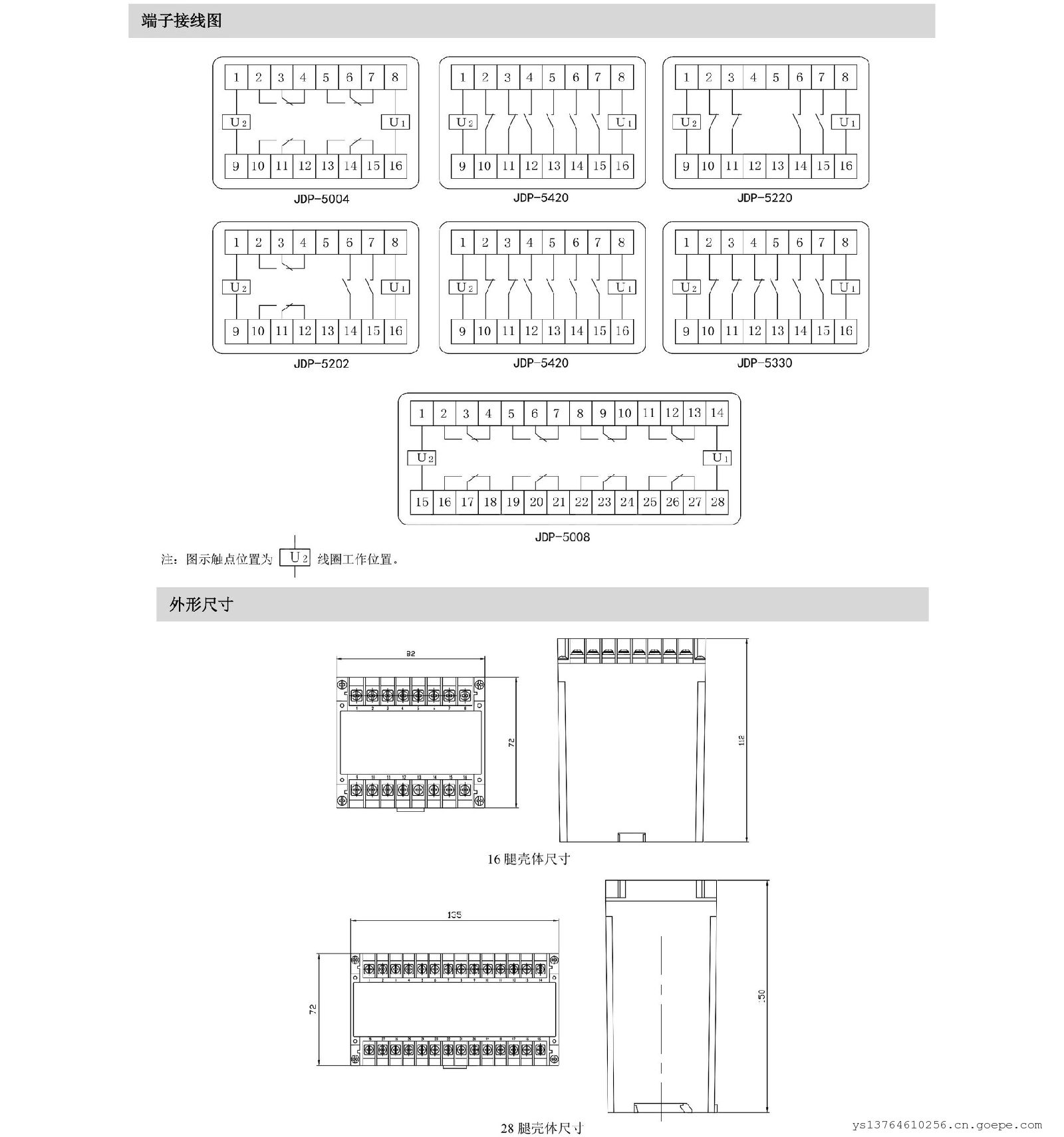

接线图

外形及开孔尺寸

7  订货须知

订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
